Teile oder Baugruppen kopieren

1. Klicken Sie auf Struktur und anschließend in der Gruppe Teil & Baugruppe auf

Kopieren. Das Dialogfenster Kopie erstellen wird geöffnet.

2. Klicken Sie auf Quelle, und doppelklicken Sie anschließend auf das Teil oder die Baugruppe in der Strukturliste, oder wählen Sie das Teil oder die Baugruppe im Darstellungsfenster aus. Jetzt werden im Dialogfenster Kopie erstellen die Optionen für Position angezeigt.

In einer Baugruppe, die Lightweight-Teile enthält, gilt:

• Sie können ein Lightweight-Teil gemeinsam verwalten, aber nicht kopieren.

• Sie können die Baugruppe kopieren, sofern Sie alle Lightweight-Teile in der Baugruppe gemeinsam verwalten; beispielsweise in einer Kopie mit einer Ebene (alle untergeordneten Elemente werden gemeinsam verwaltet).

• Es wird eine Fehlermeldung angezeigt, wenn Sie versuchen, eine umfassende Kopie einer Baugruppe zu erstellen (alle Komponenten werden kopiert), die ein Lightweight-Teil enthält.

4. Optional: Klicken Sie auf Modellname, und geben Sie einen Namen ein. Modellname ist der Name der Inhaltsdatei für das Element, wenn Sie 3D-Datendateien speichern.

5. Optional: Geben Sie in Besitzer den Namen einer übergeordneten Baugruppe ein, wenn dieses Element als Teil einer vorhandenen Baugruppe erstellt werden soll.

6. Klicken Sie auf Eine Ebene, wenn Sie die untergeordneten Elemente der Quellbaugruppe gemeinsam verwalten möchten, anstatt einzelne Kopien zu erstellen.

7. Klicken Sie auf Rec.Share, um sicherzustellen, dass die gemeinsam verwalteten Teile auch in der Kopie weiterhin gemeinsam verwaltet werden. Standardmäßig ist das Kontrollkästchen Rec.Share nicht aktiviert.

◦ Wenn Sie die Tischbeine kopieren und Rec.Share aktiviert ist, bleibt die gemeinsame Verwaltung in der Kopie erhalten. Die folgende Abbildung zeigt, dass eine erzeugte Verrundung von allen Tischbeinen in der Kopie gemeinsam verwendet wird.

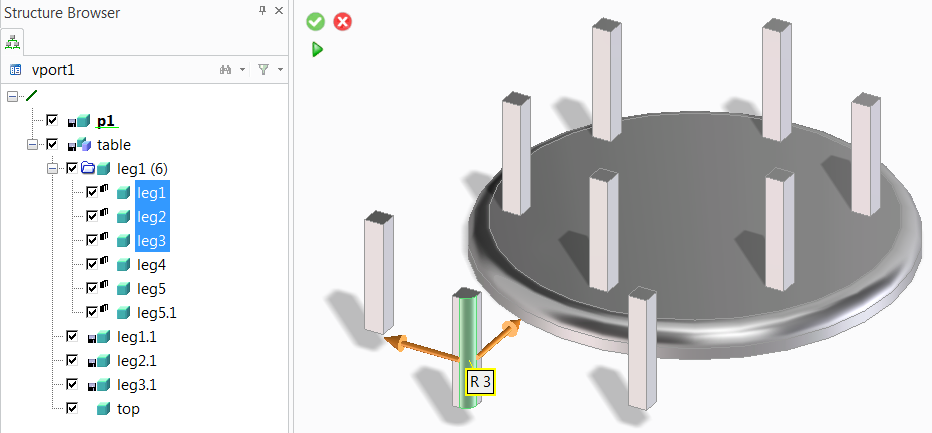

◦ Wenn Sie die Tischbeine kopieren und Rec.Share deaktiviert ist, bleibt die gemeinsame Verwaltung in der Kopie nicht erhalten. Die folgende Abbildung zeigt, dass eine Verrundung, die nur an einem Tischbein erzeugt wird, nicht mit den anderen Tischbeinen in der Kopie gemeinsam verwendet wird.

Mehrfach-Positionrng start ist nur in Verbindung mit den Befehlen Kopieren und Exemplar verfügbar, nicht aber mit dem Befehl Position.

b. Bei Auf/Ausricht wählen Sie im Darstellungsfenster das erste Element (Fläche, Kante oder Eckpunkt) aus; bei 2 Punkte klicken Sie auf eine beliebige Stelle im Darstellungsfenster, um den ersten Punkt anzugeben.

c. Bei Auf/Ausricht wählen Sie im Darstellungsfenster das zweite Element aus; bei 2 Punkte klicken Sie auf eine beliebige Stelle im Darstellungsfenster, um den zweiten Punkt anzugeben. Im Darstellungsfenster wird eine Kopie des ursprünglichen Teils bzw. der ursprünglichen Baugruppe erstellt, wobei die Option Mehrfach-Positionrng start im Dialogfenster Kopie erstellen aktiviert wird.

d. Klicken Sie auf Mehrfach-Positionrng start, und wählen Sie ein beliebiges Element im Darstellungsfenster (für "Auf/Ausricht") aus bzw. klicken Sie auf eine beliebige Stelle im Darstellungsfenster (für "2 Punkte"). Bei jeder Auswahl bzw. jedem Klick wird eine Kopie des Ausgangselements erstellt. Je nach gewählter Option ist diese entweder mit dem ausgewählten Element verbunden oder wird an dem Punkt im Darstellungsfenster positioniert, auf den Sie geklickt haben. Sie können eine beliebige Anzahl Kopien anfertigen. Andere Optionen für Position werden im Dialogfenster Kopie erstellen ausgeblendet.

• Sie müssen unter Auf/Ausricht die Option Erweitert deaktivieren, um die Mehrfach-Positionierung verwenden zu können.

• Klicken Sie auf Mehrfach-Position anhalt, um die Mehrfach-Positionierung zu beenden.

• Klicken Sie auf Vorig umkehr, um das umgekehrte Ausrichten für die zuletzt erzeugte Kopie eines Elements zu aktivieren. Damit wird die Ausrichtung der letzten Kopie umgekehrt. Beispielsweise können Sie durch Klicken auf Vorig umkehr die Ausrichtung einer zuvor erstellten Kopie einer Schraube umkehren, sodass der Schaft auf die Bohrung zeigt.

• Klicken Sie auf Zurück, um zur letzten im Mehrfach-Positionierungsmodus erstellten Kopie zurückzukehren.

10. Klicken Sie auf

, um den Vorgang abzuschließen.

Wenn Sie ein Teil, das sich außerhalb einer untrennbaren Baugruppe befindet, in die untrennbare Baugruppe kopieren, werden das kopierte Teil und seine Komponenten ebenfalls als untrennbar markiert. Weitere Informationen finden Sie unter Regeln für untrennbare Objekte.
