In Creo Elements/Direct Modeling 18.0 wurde eine Fluent-Benutzeroberfläche für Modeling eingeführt. Diese Benutzeroberfläche erleichtert den raschen Zugriff auf Befehle, indem die Befehle entsprechend ihrer Funktion in Gruppen zusammengefasst werden.
Die Creo Elements/Direct Modeling Benutzeroberfläche weist die folgenden Komponenten auf:
Da Creo Elements/Direct Modeling es erfahrenen Benutzern ermöglicht, ihr System anzupassen, können einige Anzeigen von der Darstellung abweichen.
1. Registerkarte "Datei"
2. Schnellzugriff-Symbolleite
3. Multifunktionsleiste
4. Eingabeaufforderung
5. Darstellungsfenster
6. Arbeitsebene
7. Minisymbolleiste für Befehle
8. Kontextmenü
9. Listenleiste
10. Eingabezeile
11. Statusleiste
12. Schaltflächen "OK" und "Abbrechen"
13. Symbolleiste "Zul. verw. Befehle"
Wenn sich der Cursor über einem aktiven Darstellungsfenster befindet, klicken Sie mit der mittleren Maustaste, um einen der folgenden Vorgänge auszuführen:
• Mit mittlerer Maustaste klicken, um einen Befehl zu beenden.
• Klicken Sie mit der mittleren Maustaste, und drehen Sie (oder drücken Sie die STRG-Taste, klicken Sie mit der mittleren Maustaste, und ziehen Sie den Cursor), um zu zoomen.
• Klicken Sie mit der mittleren Maustaste, und ziehen Sie den Cursor, um eine Rotation (Drehung) auszuführen.
• Drücken Sie die STRG-Taste und die Umschalttaste, klicken Sie mit der mittleren Maustaste, und ziehen Sie den Cursor, um Elemente im Darstellungsfenster um einen Punkt zu drehen.
• Drücken Sie die Umschalttaste, klicken Sie mit der mittleren Maustaste, und ziehen Sie den Cursor (oder klicken Sie mit der rechten Maustaste, und ziehen Sie den Cursor), um eine Verschiebung auszuführen.
Sie können zum Schwenken auch mit der rechten Maustaste in das aktuelle Darstellungsfenster klicken und ziehen. So ändern Sie den Mausinteraktionsmodus
1. Klicken Sie auf Datei > Vorgaben > Fenster. Das Dialogfenster Fenstervorgaben wird geöffnet.
2. Klicken Sie im Fensterbereich Dynamische Anzeige des Dialogfensters Fenstervorgaben auf das Kontrollkästchen CoCreate Mausinteraktionsmodus.
Registerkarte "Datei"
Über die Schaltfläche Datei, die sich links oben im Creo Elements/Direct Modeling Fenster befindet, wird das Menü "Datei" geöffnet. Dieses Menü enthält die folgenden Befehle:
• Sitzung neu: Setzt das System auf den Ausgangszustand nach dem Starten zurück.
• Öffnen: Öffnet eine Dateiliste. Sie können einen Dateityp auswählen, der geladen werden soll. Weitere Informationen finden Sie unter
Dateien laden oder importieren.
• Aus Datenbank öffnen: Öffnet eine Dateiliste. Sie können einen Dateityp auswählen, um ihn aus der Datenbank zu laden, die mit der aktiven Modeling-Sitzung verbunden ist. Wenn Sie beispielsweise den Creo Elements/Direct Model Manager aktivieren, ändert sich der Befehl Datenbank in Model Manager. Wenn keine Datenbank aktiv ist, ist dieser Befehl nicht verfügbar.
• Speichern: Öffnet eine Dateiliste. Sie können einen Dateityp auswählen, der gespeichert werden soll. Weitere Informationen finden Sie unter
Dateien speichern oder exportieren.
• In Datenbank speichern: Öffnet eine Dateiliste. Sie können einen Dateityp auswählen, um ihn in der Datenbank zu speichern, die mit der aktiven Modeling-Sitzung verbunden ist. Wenn Sie beispielsweise den Creo Elements/Direct Model Manager aktivieren, ändert sich der Befehl Datenbank in Model Manager. Wenn keine Datenbank aktiv ist, ist dieser Befehl nicht verfügbar.
• Datenbank: Enthält Befehle speziell für die Datenbank, die mit der aktiven Modeling-Sitzung verbunden ist. Der Name dieses Befehls ändert sich je nach verbundener Datenbank. Wenn Sie beispielsweise den Creo Elements/Direct Model Manager aktivieren, ändert sich der Befehl Datenbank in Model Manager. Wenn keine Datenbank aktiv ist, ist dieser Befehl nicht verfügbar.
• Datei editieren: Öffnet eine Datei in einem Texteditor.
• In Datei rendern: Rendert den Inhalt des aktuellen Darstellungsfensters in eine Datei. Diese Option ist nur verfügbar, wenn das Modul "Rendering" aktiv ist.
• Entfernt: Zeigt ein Menü für die entfernte Operation an. Weitere Informationen finden Sie unter
Ablauf der Fernaktualisierung.
• Module: Öffnet das Dialogfenster Module, über das Sie eine der folgenden Funktionen aufrufen und beenden können:
◦ Module (Machining, Rendering, Surfacing und andere)
◦ Anwendungen (Annotation, 3D-Dokumentation und andere)
◦ Datenschnittstellen (Creo Parametric, Solid Edge und andere)
• Vorgaben: Ändert die Modeling- und Systemvorgaben. Weitere Informationen finden Sie unter
Modellierungsvorgaben ändern.
• Werkzeugkiste: Das Menü Werkzeugkiste ist ein leeres Menü, in dem Sie häufig verwendete Befehle platzieren können.
• Optionen: Öffnet das Dialogfenster Optionen, in dem Sie die Schnellzugriff-Symbolleiste und die Minisymbolleiste für Befehle anpassen können. Weitere Informationen finden Sie unter
Benutzeroberfläche anpassen.
• Beenden: Schließt Creo Elements/Direct Modeling. Vor dem Verlassen der Anwendung müssen Sie diesen Schritt bestätigen.
• Befehl suchen: Geben Sie den Namen des Befehls ein, und wählen Sie dann den gewünschten Befehl aus der Liste aus, um den Befehl zu starten. Beispiel: Geben Sie Linie im Feld Befehl suchen ein, und wählen Sie dann in der Liste Linie/Bogen, Spline oder einen anderen Befehl aus.
• Zuletzt geöffnete Dateien: Zeigt eine Liste mit den zuletzt geöffneten Dateien an.
Schnellzugriff-Symbolleite
Die Schnellzugriff-Symbolleiste befindet sich standardmäßig am oberen Rand des Creo Elements/Direct Modeling Fensters. Sie bieten direkten Zugriff auf häufig verwendete Befehle. Sie können die Schnellzugriff-Symbolleiste anpassen, indem Sie Befehle (Schaltflächen und Gruppen) hinzufügen, entfernen und umgruppieren.
Multifunktionsleiste
Diese Leiste enthält Befehle, die in Registerkarten organisiert sind. Auf jeder Registerkarte befinden sich verwandte Befehle. Die folgende Abbildung zeigt die verschiedenen Elemente der Multifunktionsleiste.
1. Tab
2. Gruppe
3. Feld
4. Weitere Schaltflächen
5. Dialogfenster-Starter
1. Registerkarte: Die folgenden Registerkarten sind verfügbar: Modellierung, Struktur, Formelement, 3D-Geometrie, Analyse, Ansicht und Anwendungen.
2. Gruppe: Befehle werden abhängig von der Funktion in Gruppen eingeteilt.
3. Schaltfläche: Jede Schaltfläche in der Multifunktionsleiste stellt einen Befehl dar und enthält ein Symbol und in den meisten Fällen auch eine Beschriftung. Einige Schaltflächen sind auch durch ein Symbol und einen Pfeil gekennzeichnet. Häufig verwendete Schaltflächen sind größer dargestellt als andere. Auf der Multifunktionsleiste gibt es folgende Arten von Schaltflächen:
◦ oder (großes oder kleines Feld mit einem Symbol und einer Beschriftung): Klicken Sie auf eine solche Schaltfläche, um eine Operation zu starten. Klicken Sie z. B. auf Bewegen/Dehnen, um ein 3D-Objekt zu bewegen oder zu dehnen.
◦ oder (Große oder kleine Schaltfläche mit einem Symbol und einem Pfeil ohne Trennlinie): Der Pfeil weist darauf hin, dass eine Liste vorhanden ist. Klicken Sie auf eine solche Schaltfläche, um eine Liste verwandter Befehle anzuzeigen. Wenn keine Trennlinie vorhanden ist, stehen Symbol und Pfeil für dieselbe Aktion.
◦ oder (Große oder kleine Schaltfläche mit einem Symbol und einem Pfeil mit Trennlinie): Die Linie (Trennung) weist darauf hin, dass das Symbol und der Pfeil unterschiedliche Funktionen haben. Klicken Sie auf das Symbol dieser Schaltfläche, um eine Operation zu starten. Klicken Sie auf den Pfeil, um eine Liste verwandter Befehle anzuzeigen. Das Symbol des zuletzt ausgewählten Befehls in der aktuellen Sitzung wird auf der Schaltfläche angezeigt.
• Bei einigen Befehlen wird ein Dialogfenster geöffnet. Siehe
Dialogfenster.
• Die Beschriftung ändert sich nicht, unabhängig von der letzten Auswahl.
• Die QuickInfo zeigt den Namen und eine Beschreibung des Befehls an, der durch das Symbol dargestellt wird.
• In den Hilfethemen wird davon ausgegangen, dass das Symbol des Standardbefehls auf einer Schaltfläche angezeigt wird, obwohl es möglich ist, dass das Symbol des zuletzt ausgewählten Befehls eingeblendet ist.
4. Mehr: Die Befehle, die nicht so häufig verwendet werden, werden zur Optimierung der Benutzeroberfläche am Ende der meisten Gruppen unter der Schaltfläche Mehr aufgelistet.
5. Dialogfenster öffnen: Öffnet ein Dialogfenster mit Vorgaben, die mit den Befehlen in der Gruppe verbunden sind. Klicken Sie z. B. in der GruppeZeichnen auf die Schaltfläche zum Öffnen eines Dialogfensters, um das Dialogfenster 2D-CoPilot-Vorgaben zu öffnen. Die Gruppe Zeichnen umfasst 2D-CoPilot-Befehle.
Eingabeaufforderung
Die Eingabeaufforderungsleiste zeigt allgemeine Systemrückmeldungen und Meldungen an und dient zur Benutzerführung. Sie ist standardmäßig deaktiviert. Wenn die Eingabeaufforderung nicht geöffnet ist, wird der entsprechende Text in der Statusleiste am unteren Fensterrand angezeigt. So rufen Sie die Eingabeaufforderung auf
1. Klicken Sie auf Ansicht und anschließend in der Gruppe Fenster auf Symbolleisten.
2. Klicken Sie auf Eingabeaufforderung.
Sie können die Eingabeaufforderungsleiste an einer beliebigen Stelle im Bildschirm positionieren.
Darstellungsfenster
Das Darstellungsfenster nimmt den größten Teil des Bildschirms ein. Im Grafikbereich der Benutzeroberfläche entwickeln Sie Ihre Teile.
Sie können mit mehreren Darstellungsfenstern arbeiten, um ein Teil gleichzeitig von verschiedenen Seiten und in verschiedenen Modi anzuzeigen. Sie können die Größe von Darstellungsfenstern ändern. Das Darstellungsfenster befindet sich zwischen der Multifunktionsleiste und der Statusleiste.
Arbeitsebene
Eine Arbeitsebene ist ein transparente, unendliche Ebene. Mit Arbeitsebenen können Sie jeden Bereich eines Teils aus jedem beliebigen Betrachterwinkel bearbeiten. Benutzen Sie Arbeitsebenen, um 2D-Geometrie zu zeichnen, Teile zu bearbeiten und anspruchsvolle Formen zu erstellen.
Minisymbolleiste für Befehle
Creo Elements/Direct Modeling öffnet die Minisymbolleiste für Befehle, wenn Sie ein Element im Vorauswahlmodus im Fenster oder in der Strukturliste (Listenleiste) auswählen. Die Minisymbolleiste für Befehle wird auch angezeigt, wenn Sie in ein leeres Darstellungsfenster klicken. Sie wird außerdem über einem Kontextmenü angezeigt, wenn das Kontextmenü geöffnet wird. Die Elemente des Mini-Symbolleistenbefehls ändern sich je nach Kontext und ausgewähltem Objekt. Der Mini-Symbolleistenbefehl hilft Ihnen dabei, die Befehle aus dem Darstellungsfenster schnell auszuführen. Der erste Befehl des Mini-Symbolleistenbefehls ist der Standardbefehl. Sie können die Minisymbolleiste für Befehle an Ihre Anforderungen anpassen. Weitere Informationen finden Sie unter
Benutzeroberfläche anpassen.
Kontextmenü
Das Kontextmenü wird geöffnet, wenn Sie ein Element im Vorschaumodus im Darstellungsfenster auswählen und mit der rechten Maustaste anklicken. Die Befehle im Kontextmenü ändern sich je nach Kontext und ausgewähltem Objekt.
Dialogfenster
Ein Dialogfenster wird geöffnet, wenn Sie auf die Schaltflächen der Multifunktionsleiste, der Minisymbolleiste für Befehle, der Schnellzugriff-Symbolleiste oder auf bestimmte Elemente im Kontextmenü klicken. Sie können Elemente auswählen oder Eigenschaften festlegen. Klicken Sie auf oder , um einen Vorgang abzuschließen oder abzubrechen. Klicken Sie auf , um Hilfeinformationen für den aktuellen Vorgang abzurufen.
"OK" und "Abbrechen"
Klicken Sie auf oder , um einen Vorgang abzuschließen oder abzubrechen. Diese Schaltflächen stehen nur dann im Darstellungsfenster (obere linke Ecke) zur Verfügung, wenn eine Operation aktiv ist. wird nur dann angezeigt, wenn die aktive Operation über ein Dialogfenster verfügt, das nicht im Darstellungsfenster angezeigt wird. Durch Klicken auf während einer Operation können Sie ein Dialogfenster öffnen. Beispiel: Wenn Sie ein 2D-Profil in ein 3D-Objekt ziehen, können Sie das Dialogfenster Ziehen öffnen, indem Sie auf klicken.
Sie können die LEERTASTE (oder die zugewiesene Taste) drücken, um die Minisymbolleiste für Optionen zu öffnen, und in der Minisymbolleiste für Optionen auf klicken, um das Dialogfenster während einer Operation zu öffnen.
Listenleiste (Struktur- oder andere Liste)
Die Listenleiste zeigt alle geöffneten Listen an, beispielsweise die Strukturliste. Die Strukturliste enthält alle 3D-Objekte und -Elemente (Teile, Baugruppen, Arbeitsebenen usw.) sowie ihre Beziehungen untereinander. Mit der Liste können Sie darüber hinaus folgende Aktionen ausführen:
• Festlegen von Teilen und Baugruppen für Modellierungsvorgänge, z. B. um ein Teil oder eine Baugruppe innerhalb der Struktur zu verschieben, und
• Objekte und Elemente auswählen (doppelklicken Sie hierzu in der Strukturliste auf ein Objekt oder Element).
Sie können die Strukturliste durch Drücken der F12-Taste öffnen oder indem Sie folgendermaßen vorgehen:
1. Klicken Sie auf Ansicht und anschließend in der Gruppe Fenster auf Symbolleisten.
2. Klicken Sie auf Listenleiste.
Eingabezeile
Die Eingabezeile dient zur Eingabe von Befehlen, allgemeinen Ausdrücken und Text. So zeigen Sie die Eingabezeile an
1. Klicken Sie auf Ansicht und anschließend in der Gruppe Fenster auf Symbolleisten.
2. Klicken Sie auf Eingabezeile.
Statusleiste
Die Statusleiste befindet sich im unteren Bereich des Fensters "Modellierung". Sie ist immer verfügbar. Die Statusleiste enthält die folgenden Befehle:
• : Schaltet den Vollbildmodus ein und aus (F11).
• : Definiert ein neues Darstellungsfenster.
• : Zeigt die letzte Ansicht an.
• : Passt den Inhalt in das Fenster ein.
• : Kehrt zur vorherigen Anwendung zurück.
• : Zeigt das Warnungsprotokoll an.
In der Statusleiste werden auch die aktuelle Arbeitsebene, das aktuelle Teil und die aktuellen Vorgaben für den Fangmodus und die Einheiten angezeigt. Weitere Informationen zum Fangmodus finden Sie unter
Fangen und Fangmodi.
Bei Verwendung zusätzlicher Module können weitere Einträge zur Statusliste hinzugefügt werden. Durch das Modul "Parametrics" wird z. B. der aktuelle Beziehungssatz hinzugefügt.
Wenn die Eingabeaufforderung nicht geöffnet ist, wird der Text im linken Bereich der Statusleiste angezeigt.
Symbolleiste "Zul. verw. Befehle"
Die Symbolleiste "Zul. verw. Befehle" zeigt die zuletzt verwendeten Befehlen in der unteren rechten Ecke des Fensters an. Mithilfe dieser Symbolleiste können Sie schnell einen der zuletzt verwendeten Befehl auswählen. Die folgende Abbildung zeigt ein Beispiel der Symbolleiste "Zul. verw. Befehle"; Sie können auf klicken, um den Befehl Polygon aufzurufen und Polygone im Fenster zu zeichnen.

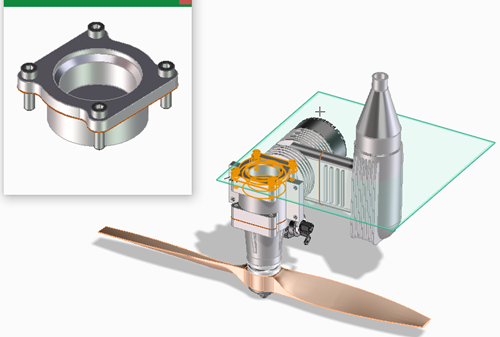

Ein Vorschaufenster wird geöffnet, wenn Sie im Struktur-Browser mit der mittleren Maustaste auf ein Teil oder eine Baugruppe klicken; dabei kann es sich auch um teilweise geladene oder Lightweight-Modelle handeln. Das Teil oder die Baugruppe wird im Fenster hervorgehoben, wie in der folgenden Abbildung gezeigt. Das Vorschaufenster wird aktualisiert, wenn Sie mit der mittleren Maustaste auf ein anderes Teil oder eine andere Baugruppe klicken. Sie müssen das Vorschaufenster explizit schließen.
Linie/Bogen,
Spline oder einen anderen Befehl aus.
oder
(großes oder kleines Feld mit einem Symbol und einer Beschriftung): Klicken Sie auf eine solche Schaltfläche, um eine Operation zu starten. Klicken Sie z. B. auf Bewegen/Dehnen, um ein 3D-Objekt zu bewegen oder zu dehnen.
oder
(Große oder kleine Schaltfläche mit einem Symbol und einem Pfeil ohne Trennlinie): Der Pfeil weist darauf hin, dass eine Liste vorhanden ist. Klicken Sie auf eine solche Schaltfläche, um eine Liste verwandter Befehle anzuzeigen. Wenn keine Trennlinie vorhanden ist, stehen Symbol und Pfeil für dieselbe Aktion.
oder
(Große oder kleine Schaltfläche mit einem Symbol und einem Pfeil mit Trennlinie): Die Linie (Trennung) weist darauf hin, dass das Symbol und der Pfeil unterschiedliche Funktionen haben. Klicken Sie auf das Symbol dieser Schaltfläche, um eine Operation zu starten. Klicken Sie auf den Pfeil, um eine Liste verwandter Befehle anzuzeigen. Das Symbol des zuletzt ausgewählten Befehls in der aktuellen Sitzung wird auf der Schaltfläche angezeigt.
Symbolleisten.
oder
, um einen Vorgang abzuschließen oder abzubrechen. Klicken Sie auf
, um Hilfeinformationen für den aktuellen Vorgang abzurufen.
wird nur dann angezeigt, wenn die aktive Operation über ein Dialogfenster verfügt, das nicht im Darstellungsfenster angezeigt wird. Durch Klicken auf
Listenleiste.
: Schaltet den Vollbildmodus ein und aus (F11).
: Definiert ein neues Darstellungsfenster.
: Zeigt die letzte Ansicht an.
: Passt den Inhalt in das Fenster ein.
: Kehrt zur vorherigen Anwendung zurück.
: Zeigt das Warnungsprotokoll an.
klicken, um den Befehl Polygon aufzurufen und Polygone im Fenster zu zeichnen.
