Datos de referencia definidos por el usuario
GD&T Advisor soporta directamente el establecimiento de un eje de referencia o plano de referencia de destinos de referencia. Sin embargo, estos destinos están limitados a los destinos de punto o de línea (consulte Referencias de destinos). Para los casos que no se soportan directamente (p. ej., destinos de área, destinos de igualación, etc.), se pueden utilizar datos de referencia definidos por el usuario.
Con los datos de referencia definidos por el usuario, se puede asociar un plano o eje de referencia con una función en GD&T Advisor y, a continuación, definir los destinos en Creo según sea necesario.
En los siguientes ejemplos se describen algunos usos habituales de datos de referencia definidos por el usuario.
Establecimiento de un plano de referencia a partir de 3 destinos de área
Los destinos de área se utilizan habitualmente para establecer planos de referencia. Se puede utilizar el proceso que se describe aquí para establecer un plano de referencia a partir de 3 destinos de área circular.
1. Cree un plano de referencia de Creo paralelo a (o coplanar con) la superficie plana.
2. En Creo, cree puntos de referencia en las posiciones de destino de las superficies planas.
1. Destinos de área esbozada
2. Plano de referencia
3. En GD&T Advisor, pulse en
(función de tolerancia) de la cinta de GD&T Advisor y seleccione la superficie plana.
(función de tolerancia) de la cinta de GD&T Advisor y seleccione la superficie plana.a. En el tablero de mandos Añadir función (Add Feature), seleccione la casilla Referencias de destinos (Datum from Targets) (consulte Propiedades de las funciones de referencia).
b. Abra el panel deslizamiento de destinos del tablero de mandos (consulte Panel de deslizamiento de destinos).
i. Seleccione Plano definido por el usuario (User-defined Plane) del menú del selector de tipo.
ii. Pulse en el botón del selector de plano.
iii. Seleccione el plano de referencia en el modelo de Creo.
c. Pulse en
(aceptar y cerrar) del tablero de mandos.
(aceptar y cerrar) del tablero de mandos.La superficie plana 1 se añade al modelo, junto con la referencia plana A (un plano de referencia definido por el usuario). En el árbol de Advisor se muestra este mensaje: "Los datos de ref. definidos por el usuario requieren destinos de ref. (User-defined datum requires datum targets)". Se deben definir los destinos para el plano de referencia. Pulse dos veces en el mensaje para obtener más información.
4. Utilice la funcionalidad de Creo para crear destinos de referencia en la cinta de anotación:
a. Seleccione un plano de anotación conveniente.
b. Seleccione el botón Destino de referencia (Datum Target). Seleccione un punto de referencia en la superficie de la función y pulse en el botón central del ratón para colocar la anotación de destino de referencia.
c. En el tablero de mandos Destino de referencia (Datum Target):
a. Seleccione Círculo (Circle) para el área de destino.
b. Especifique el valor de diámetro para el área de destino.
c. Especifique la referencia y el índice pertinente (p. ej., A1).
d. Repita los pasos del 4a al 4d para los otros dos destinos.
Se debe tener en cuenta que, tras completar este proceso, el mensaje "Los datos de ref. definidos por el usuario requieren destinos de ref. (User-defined datum requires datum targets)" seguirá mostrándose para los datos de referencia hasta que la aplicación realice la siguiente actualización del modelo, como se describe en Interfaz de usuario y proceso de trabajo.
Al utilizar los datos de referencia definidos por el usuario, recuerde que es responsabilidad del usuario para asegurarse de que se han seguido las reglas establecidas en las normas de tolerancia. GD&T Advisor no realiza ninguna prueba para asegurarse de que se ha establecido y se ha hecho referencia correctamente a los datos de referencia definidos por el usuario. Se debe tener en cuenta lo siguiente:
• Se debe hacer referencia a los datos de referencia de destinos con un marco de referencia totalmente restringido para restringir por completo las posiciones de los destinos de referencia.
• Se deben crear cotas de posición básicas a partir del marco de referencia totalmente restringido para cada uno de los destinos de referencia.
Consulte la norma de tolerancia aplicable para obtener más información acerca de los destinos de referencia.
Establecimiento de un plano de referencia a partir de destinos de igualación

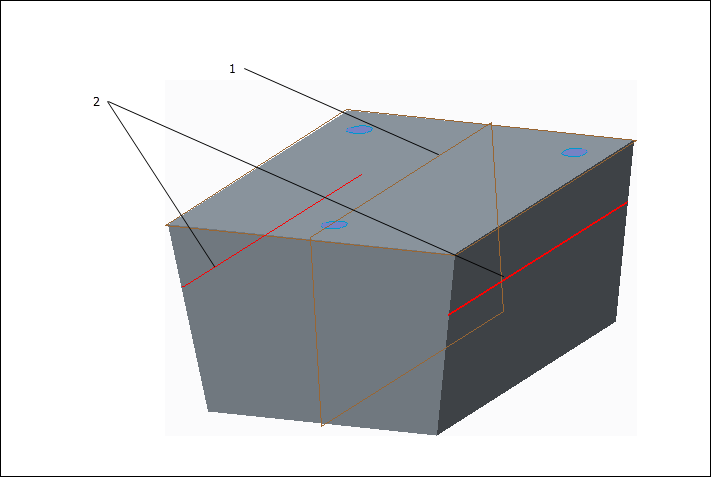

Los destinos de referencia de igualación se utilizan habitualmente para establecer un plano de referencia centrado en la función asociada con los destinos. En el modelo de la siguiente imagen, el plano de referencia central se puede establecer con los destinos de línea de igualación indicados.
1. Plano de referencia
2. Destinos de igualación
El proceso de establecer este plano de referencia en GD&T Advisor es muy similar al proceso descrito anteriormente. Se debe tener en cuenta lo siguiente al incluir el plano de referencia en el modelo:
• Todos los destinos de referencia que se utilizan para establecer datos de referencia deben estar asociados con la misma función. En este caso, se deberán incluir las dos superficies planas en la definición de la función (una función de placa cónica).
• Debe asegurarse de seleccionar el tipo de símbolo de destino de referencia aplicable en Creo. En este caso, se debe utilizar la opción del área de destino Ninguna (None).
• En este ejemplo, el plano de referencia es la referencia secundaria del marco de referencia dominante. El plano de referencia debe ser perpendicular al plano principal.
• Se debe hacer referencia a los datos de referencia de destinos con un marco de referencia totalmente restringido para restringir por completo las posiciones de los destinos de referencia.
• Se deben crear cotas de posición básicas a partir del marco de referencia totalmente restringido para cada uno de los destinos de referencia.
Consulte la norma de tolerancia aplicable para obtener más información acerca de los destinos de referencia.
