Tablero de mandos de la función de tolerancia: propiedades de función
Propiedades de función

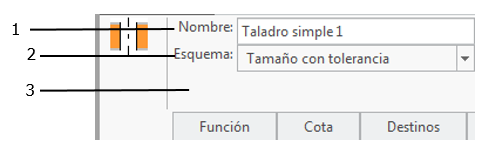

1. Nombre de función (Feature Name)
◦ El nombre de función es un nombre especificado por el usuario para una función.
2. Scheme Option (Scheme Option)
◦ La opción de disposición para restringir la función.
3. C'Bore Option (no se muestra en la imagen).
◦ La opción de cajeado permite especificar que el cajeado se restrinja. Consulte Opciones de cajeado (ASME) u Opciones de cajeado (ISO) para obtener más información. Esta opción solo está disponible para los taladros con varios elementos que incluyan un cajeado.
Reglas de asignación de nombres de función
Se asigna un nombre por defecto a cada función con el formato "Tipo_función nº" (p. ej., "Superficie plana 2"). Si se asigna un nombre más descriptivo a cada función, el resultado será un árbol de funciones mucho más manejable, especialmente para piezas complejas que tengan un gran número de funciones funcionales.
Los nombres para las funciones funcionales de GD&T Advisor están sujetas a las siguientes reglas:
1. El nombre de función debe ser exclusivo (es decir, sin duplicados y no pueden tener el mismo nombre que una función de Creo).
2. El nombre de función puede contener letras mayúsculas, números y los caracteres de espacio, subrayado y guion (" ", "_" y "-"). No se permite ningún otro carácter.
Opciones de disposición
Las funciones de tamaño y la superficie plana soportan varias opciones de disposición. Para esas funciones, se podrá ver en el tablero de mandos un cuadro combinado Disposición (Scheme) en el que se incluyen todas las disposiciones disponibles para dicha función. Cuando se añade una función de tamaño (p. ej., un taladro, un eje, un taladro con inclinación, etc.)., la aplicación inspecciona si en el modelo CAD hay cotas paramétricas asociadas con la función y selecciona automáticamente una disposición que coincida esas cotas. Se puede seleccionar una disposición alternativa en el cuadro combinado, en cuyo caso, se pueden seleccionar manualmente las cotas necesarias del modelo CAD. Consulte Panel de deslizamiento de cota y Opciones de disposición para funciones de superficie plana (ASME) u Opciones de disposición para funciones de superficie plana (ISO) para obtener más información.
