Vistas de seção cruzada
É possível criar e salvar uma seção cruzada no modo de peça ou de montagem e exibi-la em um desenho. Ao inserir uma vista, é possível adicionar uma seção cruzada a ela.
Ao criar uma seção cruzada, é possível defini-la usando um dos dois métodos básicos a seguir:
• Seguindo uma superfície planar ou um plano de datum selecionado. Esta é uma seção cruzada planar.
• Desenhando um ajuste de caminho a partir de um plano de referência através de um sólido. Esta é uma seção cruzada de ajuste.
Ao inserir vistas, é possível definir que cada tipo de vista use uma das técnicas de seção cruzada descritas nas seções a seguir.
Seções totais e áreas da seção
• Uma seção total exibe a área da seção cruzada e as arestas do modelo que ficam visíveis quando uma seção cruzada é criada.
• Uma área da seção exibe somente a seção cruzada sem a geometria.
Para saber como adicionar uma seção total e uma área da seção a uma vista de desenho, vá para Exercício — Adicionando seções totais e áreas da seção.

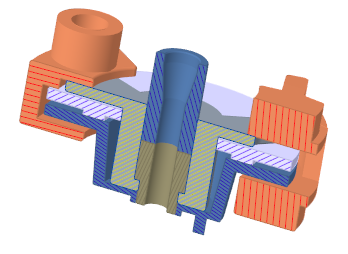

 Seção cruzada no modo de montagem |

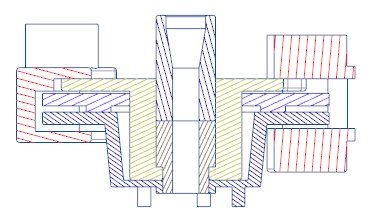

 Seção total no modo de desenho |

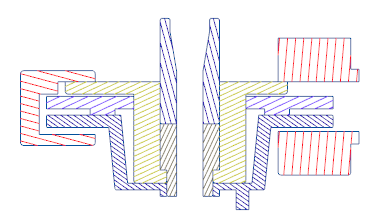

 Área da seção no modo de desenho |
Para vistas de seção cruzada da área planar, defina a opção de detalhes draw_cosms_in_area_xsec como yes para exibir todos os esboços cosméticos e elementos de curva de datum que se encontram no plano de corte.
Seções completas, metade e locais
• Uma seção completa exibe a seção cruzada em toda a vista.
• Uma seção metade exibe uma seção cruzada do modelo somente em um lado do plano selecionado.
• Uma seção local usa uma quebra para ver através de uma superfície externa até uma porção de uma seção cruzada interna.
Para saber como adicionar uma seção total, uma seção metade e uma seção local a uma vista de desenho, vá para Exercício — Adicionando seções totais, metade e locais.
Seção cruzada no modo de montagem |
Seção completa no modo de desenho |
 Seção local no modo de desenho |

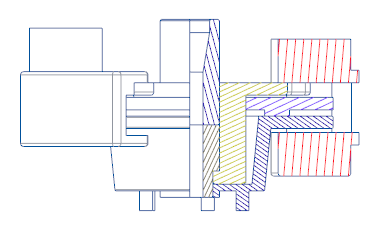

 Seção metade no modo de desenho |
Múltiplas seções cruzadas
Também é possível ter múltiplas seções cruzadas em uma vista.
Para saber como adicionar uma seção total e uma seção local à mesma vista de desenho, vá para Exercício — Adicionando múltiplas seções cruzadas.
|
Vista de desenho com uma seção completa e uma seção local aplicadas dentro dela
|
 1. Seção local 2. Seção completa |
 |
Na imagem acima, a spline que aparece em torno da seção local é um estado intermediário. A spline não aparece no resultado final.
|
Seção rotacionada
Uma vista de seção rotacionada é a seção cruzada de uma vista existente que é revolvida em 90 graus em torno de uma projeção de plano de corte. Você pode usar uma seção cruzada criada no modelo 3D como o plano de corte ou pode criar um durante a operação ao colocar a vista. A vista de seção rotacionada é diferente de uma vista de seção cruzada porque inclui uma linha que indica o eixo de revolução para a vista.
Para saber como adicionar seções rotacionadas a uma vista de desenho, vá para Exercício — Adicionando seções totais rotacionadas.
 Seção cruzada no modo de peça |
 Vista de seção rotacionada exibindo múltiplas seções do mesmo perfil |
Seção cruzada alinhada completa
Uma seção cruzada alinhada completa exibe uma vista de seção cruzada que é desdobrada em torno de um eixo.
Para saber como adicionar uma seção cruzada alinhada completa a uma vista de desenho, vá para Exercício — Adicionando uma seção cruzada alinhada completa.
|

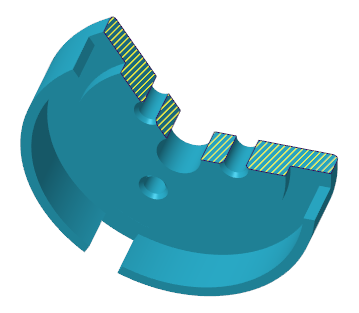

Seção cruzada X no modo de peça
|
 |
|

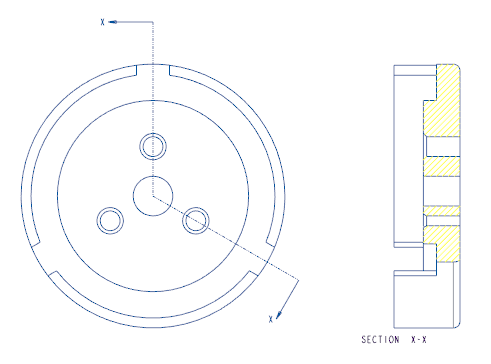

Seção completa no modo de desenho
|
 |
|

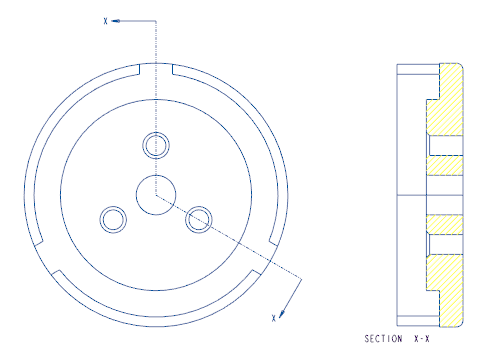

Seção cruzada alinhada completa no modo de desenho
|
 |

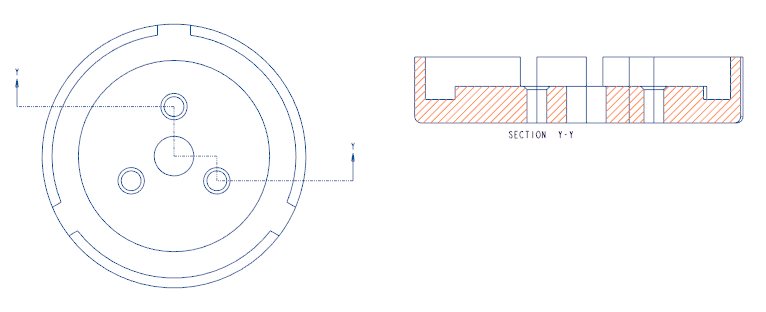

Seção rebatida completa
Uma seção rebatida completa exibe uma seção cruzada planificada de uma vista geral.
Para saber como adicionar uma seção rebatida completa a uma vista de desenho, vá para Exercício — Adicionando uma seção rebatida completa.

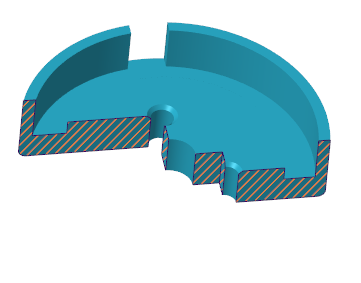

 Seção cruzada Y no modo de peça |
 Seção rebatida completa no modo de desenho |
|
|
A opção de detalhes remove_cosms_from_xsecs controla a aparência de curvas de datum, roscas, entidades de elemento cosmético e hachuras cosméticas em uma vista de seção cruzada. Defina como all para remover datums e elementos cosméticos de todos os tipos de vistas de seção cruzada.
|
