Exercício — Adicionando uma seção rebatida completa
Neste exercício, você irá aprender como adicionar uma seção rebatida completa a uma vista de desenho.
Clique aqui para fazer download dos modelo para os exercícios relacionados a seções cruzadas. Salve a pasta compactada detail_cross-section_models.zip no seu computador e extraia as pastas.
Fluxo de trabalho
1. Abra o modelo.
2. Crie uma vista geral.
3. Defina a exibição da vista.
4. Adicione uma seção rebatida completa.
Abra o modelo
Defina internal_unfold_view como o diretório de trabalho e abra internal_unfold_view.drw. A vista geral do modelo aparece.
Crie uma vista geral
1. Clique em Vista geral. A caixa de diálogo Selecionar estado combinado será aberta.
2. Selecione Nenhum estado combinado e, em seguida, clique em OK.
3. Clique à direita da primeira vista geral na janela de gráfico. Uma nova vista geral é colocada.
4. Na caixa de diálogo Vista de desenho, em Nomes das vistas dos modelos, clique em PARTE FRONTAL.

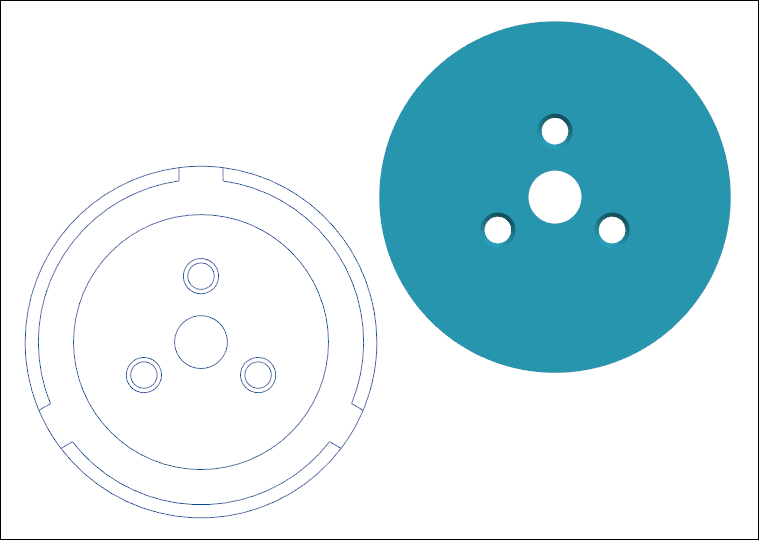

5. Clique em Aplicar. A segunda vista geral é colocada com orientação frontal.
Defina a exibição da vista
1. Em Categorias, clique em Exibição de vista.
2. Na lista Estilo de exibição, selecione Nenhuma oculta.
3. Na lista Estilo de exibição de arestas tangentes, selecione Turvo.

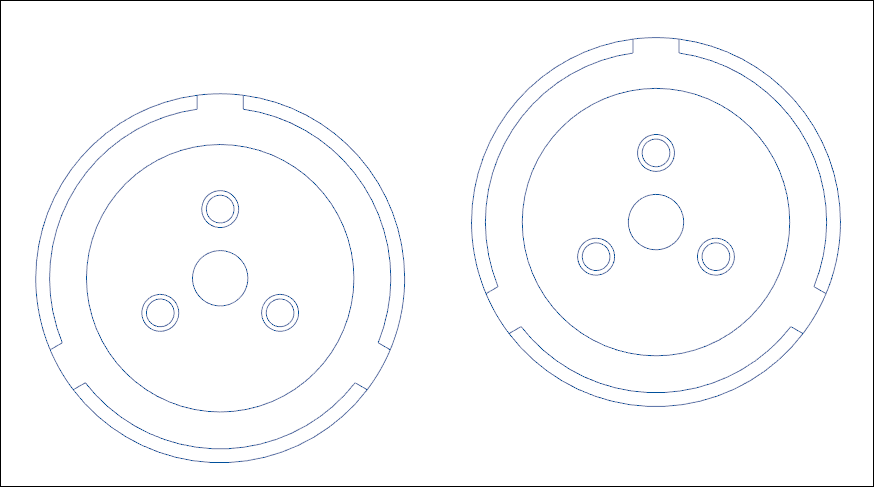

4. Clique em Aplicar. A exibição da segunda vista geral é definida.
Adicione uma seção rebatida completa
1. Em Categorias, clique em Seções.
2. Em Opções de seção, selecione Seção cruzada 2D.
3. Clique em
.
.4. Na lista Nome, selecione Y.
5. Na lista Área em seções, selecione Completo (desdobrar).
6. Clique na caixa Exibição de seta.
7. Selecione a primeira vista geral na área do gráfico.

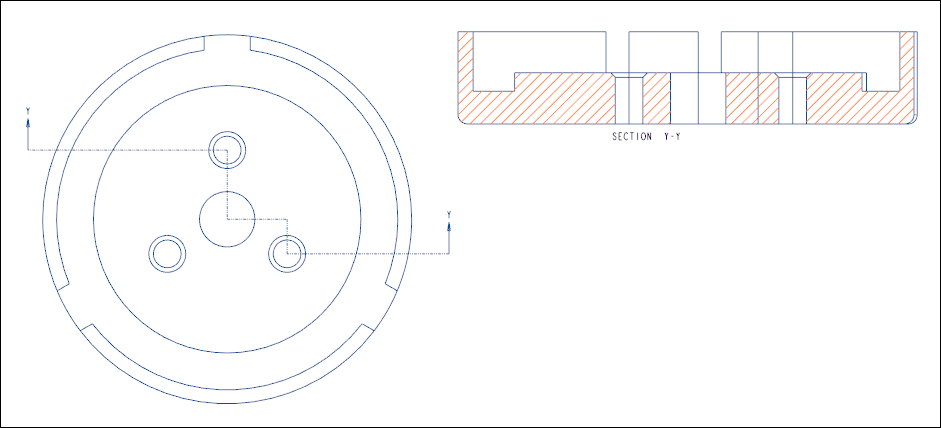

8. Clique em > . A seção rebatida completa é adicionada.
