Exercício — Adicionando seções totais e áreas da seção
Neste exercício, você irá aprender como adicionar uma seção total e uma área da seção a uma vista de desenho.
Clique aqui para fazer download dos modelo para os exercícios relacionados a seções cruzadas. Salve a pasta compactada detail_cross-section_models.zip no seu computador e extraia as pastas.
Fluxo de trabalho
1. Abra o modelo.
2. Crie uma vista de projeção.
3. Defina a exibição da vista.
4. Adicione uma seção cruzada à vista.
5. Realize uma das ações a seguir:
◦ Adicione uma seção total.
◦ Adicione uma área da seção.
Abra o modelo
Defina modified_actuator como o diretório de trabalho e abra modified_actuator.drw. A vista geral do modelo aparece.
Crie uma vista de projeção
1. Clique em Vista de projeção.
2. Clique acima da vista geral na janela de gráfico. Uma vista de projeção é colocada.
Defina a exibição da vista
1. Clique duas vezes na vista de projeção. A caixa de diálogo Vista de desenho é aberta.
2. Em Categorias, clique em Exibição de vista.
3. Na lista Estilo de exibição, selecione Nenhuma oculta.
4. Na lista Estilo de exibição de arestas tangentes, selecione Turvo.
5. Clique em Aplicar. A exibição da vista de projeção é definida.
Adicione uma seção cruzada à vista
1. Em Categorias, clique em Seções.
2. Em Opções de seção, selecione Seção cruzada 2D.
3. Clique em
.
.4. Na lista Nome, selecione A.
5. Na lista Área em seções, selecione Completa.
6. Realize uma das ações a seguir:
Adicione uma seção total
1. Em Visibilidade da aresta do modelo, selecione Total.
2. Clique em > . A seção total é adicionada à vista.

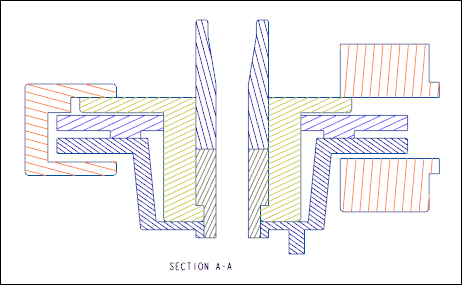

Adicione uma área da seção
1. Em Visibilidade da aresta do modelo, selecione Área.
2. Clique em > . A área da seção é adicionada à vista.
