Exercício — Adicionando seções completas, metade e locais
Neste exercício, você irá aprender como adicionar uma seção completa, uma seção metade e uma seção local a uma vista de desenho.
Clique aqui para fazer download dos modelo para os exercícios relacionados a seções cruzadas. Salve a pasta compactada detail_cross-section_models.zip no seu computador e extraia as pastas.
Fluxo de trabalho
1. Abra o modelo.
2. Crie uma vista de projeção.
3. Defina a exibição da vista.
4. Adicione uma seção cruzada à vista.
5. Realize uma das ações a seguir:
◦ Adicione uma seção completa.
◦ Adicione uma seção metade.
◦ Adicione uma seção local.
Abra o modelo
Defina modified_actuator como o diretório de trabalho e abra modified_actuator.drw. A vista geral do modelo aparece.
Crie uma vista de projeção
1. Clique em Vista de projeção.
2. Clique acima da vista geral na janela de gráfico. Uma vista de projeção é colocada.
Defina a exibição da vista
1. Clique duas vezes na vista de projeção. A caixa de diálogo Vista de desenho é aberta.
2. Em Categorias, clique em Exibição de vista.
3. Na lista Estilo de exibição, selecione Nenhuma oculta.
4. Na lista Estilo de exibição de arestas tangentes, selecione Turvo.
5. Clique em Aplicar. A exibição da vista de projeção é definida.
Adicione uma seção cruzada à vista
1. Em Categorias, clique em Seções.
2. Em Opções de seção, selecione Seção cruzada 2D.
3. Realize uma das ações a seguir:

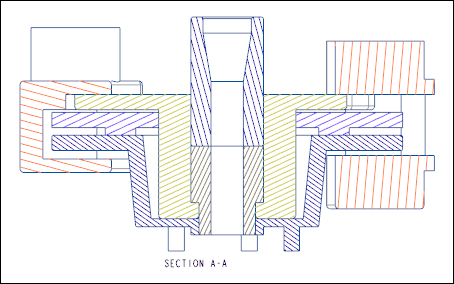

Adicione uma seção completa
1. Clique em
.
.2. Na lista Nome, selecione A.
3. Na lista Área em seções, selecione Completa.
4. Clique em > . A seção completa é adicionada.

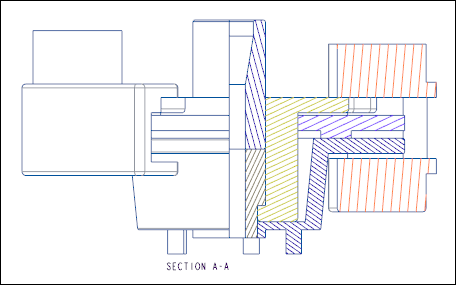

Adicione uma seção metade
1. Clique em .
.2. Na lista Nome, selecione A.
3. Na lista Área em seções, selecione Metade.
4. Na barra de ferramentas de gráficos, clique em
Filtros de exibição de datum e marque a caixa de seleção
Exibição de plano, se ela ainda não estiver marcada.
Filtros de exibição de datum e marque a caixa de seleção Exibição de plano, se ela ainda não estiver marcada.5. Na caixa de diálogo Vista de desenho, clique em na caixa Referência.
6. Selecione o plano ADTM4 na janela de gráfico ou na árvore de modelo. Uma seta apontando para a esquerda aparece.
1. Plano
7. Na barra de ferramentas de gráficos, clique em Filtros de exibição de datum e desmarque a caixa de seleção Exibição de plano.
Filtros de exibição de datum e desmarque a caixa de seleção Exibição de plano.8. Na caixa de diálogo Vista de desenho, clique em na caixa Limite.
9. Clique no lado direito da seta na área do gráfico. A seta inverte sua direção.
1. Seta
10. Na caixa de diálogo Vista de desenho, clique em > . A seção metade é adicionada.
Adicione uma seção local
1. Clique em .
.2. Na lista Nome, selecione A.
3. Na lista Área em seções, selecione Local.
4. Clique na caixa Referências.
5. Selecione um ponto na janela de gráfico.
1. Ponto

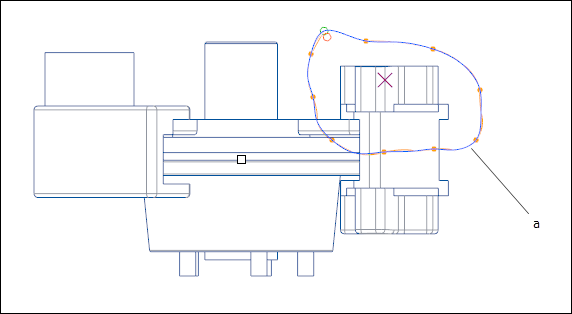

6. Crie uma spline em torno do ponto selecionado e clique com o botão do meio quando a spline for concluída.
1. Spline
7. Na caixa de diálogo Vista de desenho, clique em > . A seção local é adicionada.
