Exercício — Adicionando uma seção cruzada alinhada completa
Neste exercício, você irá aprender como adicionar uma seção cruzada alinhada completa a uma vista de desenho.
Clique aqui para fazer download dos modelo para os exercícios relacionados a seções cruzadas. Salve a pasta compactada detail_cross-section_models.zip no seu computador e extraia as pastas.
Fluxo de trabalho
1. Abra o modelo.
2. Crie uma vista de projeção.
3. Defina a exibição da vista.
4. Adicione uma seção cruzada alinhada completa.
Abra o modelo

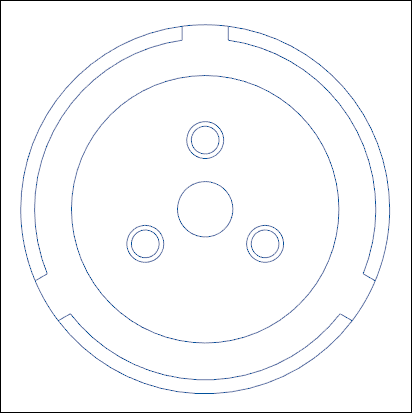

Defina internal_unfold_view como o diretório de trabalho e abra internal_unfold_view.drw. A vista geral do modelo aparece.
Crie uma vista de projeção

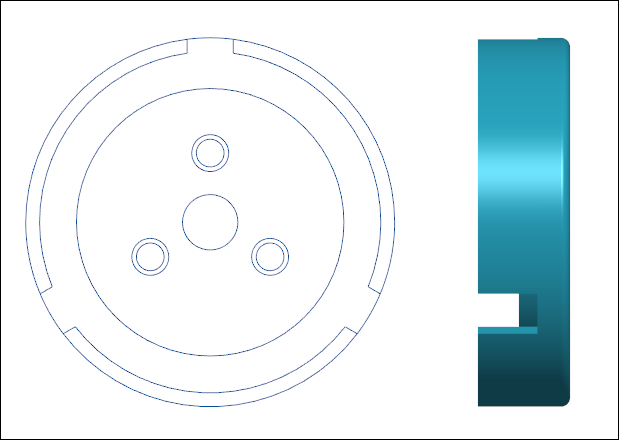

1. Clique em Vista de projeção.
2. Clique à direita da vista geral na janela de gráfico. Uma vista de projeção é colocada.
Defina a exibição da vista
1. Clique duas vezes na vista de projeção. A caixa de diálogo Vista de desenho é aberta.
2. Em Categorias, clique em Exibição de vista.
3. Na lista Estilo de exibição, selecione Nenhuma oculta.
4. Na lista Estilo de exibição de arestas tangentes, selecione Turvo.
5. Clique em Aplicar. A exibição da vista de projeção é definida.
Adicione uma seção cruzada alinhada completa
1. Em Categorias, clique em Seções.
2. Em Seção, selecione Seção cruzada 2D.
3. Clique em
.
.4. Na lista Nome, selecione X.
5. Na lista Área em seções, selecione Completo (alinhado).
6. Clique na caixa Referência.
7. Na barra de ferramentas de gráficos, clique em
Filtros de exibição de datum e marque a caixa de seleção
Exibição de eixo, se ela ainda não estiver marcada.
Filtros de exibição de datum e marque a caixa de seleção Exibição de eixo, se ela ainda não estiver marcada.8. Clique em
Repintar.
Repintar.9. Selecione o eixo do furo no centro da janela de gráfico.
1. Eixo
10. Na barra de ferramentas de gráficos, clique em Filtros de exibição de datum e desmarque a caixa de seleção Exibição de eixo.
Filtros de exibição de datum e desmarque a caixa de seleção Exibição de eixo.11. Na caixa de diálogo Vista de desenho, clique na caixa Exibição de seta.
12. Selecione a vista geral na janela de gráfico.

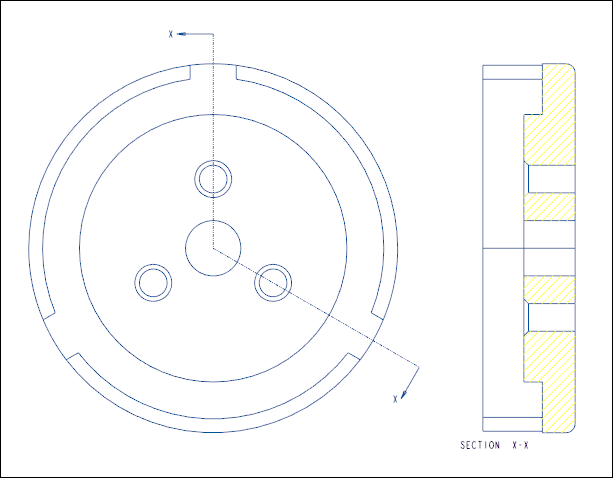

13. Clique em > . A seção cruzada alinhada completa é adicionada.
