Управление планами маршрутизации
План маршрутизации - это производственный объект, который может использоваться в различных сценариях, включая проверку. Объект плана маршрутизации позволяет экспериментировать с различными сценариями перед завершением разработки технологического процесса. Для технологического процесса можно создать несколько планов маршрутизации. Это означает, что с технологическим процессом можно связать несколько планов маршрутизации.
Рассмотрим сценарий, в котором требуется локализовать или выполнить технологический процесс на заводе. Существует два способа оценки технологического процесса по времени и затратам. В этом случае преимущественным является объект плана маршрутизации. Можно создать два плана маршрутизации для анализа и проверки различных структур или планов. Эти планы маршрутизации можно использовать для выполнения локализации двумя разными способами. Для первого плана маршрутизации можно открыть план маршрутизации в модуле "Визуализация", разместить инструменты, проверить стратегию эргономики, выполнить другие задачи, а затем получить результат. Аналогичные задания можно выполнить для другого плана маршрутизации. Затем можно сравнить результаты, чтобы определить, какой план маршрутизации лучше подходит для ваших бизнес-потребностей. Такой анализ помогает оптимизировать технологический процесс.
Для правильной работы плана маршрутизации требуются технологический процесс, ведомость материалов (BOM) и завод. План маршрутизации действует как связь между этими тремя объектами.
План маршрутизации можно использовать в качестве производственной версии. План маршрутизации определяет, какой технологический процесс следует использовать с каждой вед. материалов для указанного количества на конкретном заводе.
Оптимизация потока материала является важным фактором, способствующим повышению производительности и снижению стоимости производственного процесса. Этот поток может быть связан с тем, какие потоки материалов на заводе или каким образом маршрутизировать технологический процесс на заводе. План маршрутизации позволяет определить поток материалов или технологический процесс на заводе, а также оптимизировать поток и управлять артефактами, такими как документы, технологические ресурсы, инструменты и т. д.
План маршрутизации помогает принять следующие решения:
• Выбрать процесс для выполнения в зависимости от количества, даты, партии.
• Выбрать для использования инструменты, линию или рабочий центр.
• Как использовать возможности завода для оптимизации производства, если количество изменяется. Например, если система должна производить 100 единиц Part A, используются Process Plan 1, Line 1, Workstation 1, Operation 1 и Tool 1.
Если требуется производить 1500 единиц Part A, используются Process Plan 1, Line 1, workstation 2, Operation 1 и Tool 2. Система также может использовать другой технологический процесс для производства 1500 единиц Part A.
Преимущества
Производственный объект плана маршрутизации обеспечивает следующие преимущества:
• Позволяет попробовать различные сценарии перед фактическим производством.
• Заблаговременно проверяет возможность изготовления конструкций изделий и уменьшает число ошибок, возникающих при переходе от проектирования к производству.
• Значительно сокращает время и затраты на производственные задачи.
• Повышает производительность и улучшает среду пользователя. Благодаря повышенной производительности и взаимодействию с пользователем становится проще визуализировать фактическую производственную линию, включающую различные производственные объекты.
Ключевые моменты
• Объект плана маршрутизации содержит следующую информацию:
◦ Деталь, которая будет производиться в определенном количестве
◦ Процесс производства детали
◦ Завод, используемый для производства детали
• Для правильной работы плана маршрутизации необходимы следующие сущности:
◦ Технологический процесс - содержит информацию об операциях.
◦ Вед. материалов - определяет, что должно быть произведено.
◦ Завод - указывает, какие завод и линия будут использоваться для производства фактического компонента или изделия.
• Обычно деталь связана с технологическим процессом и планом маршрутизации. В идеале, чтобы создать и связать технологический процесс и план маршрутизации с деталью, необходимо перейти на информационную страницу детали. На вкладке Связанные объекты на информационной странице детали отображаются таблицы Технологические процессы и Планы маршрутизации. С помощью действий, доступных в таблицах Технологические процессы и Планы маршрутизации, можно создать и связать технологический процесс и план маршрутизации с деталью. Дополнительные сведения см. в разделе Поддержка изделий и технологических процессов.
• План маршрутизации является поднабором технологического процесса. Можно открыть план маршрутизации в контексте технологического процесса, используя список Выбрать маршрутизацию на вкладке Структура информационной страницы технологического процесса. Дополнительные сведения см. в разделе Открытие плана маршрутизации в браузере технологического процесса.
Можно также открыть план маршрутизации и связанные производственные структуры, используя действие Открыть в компоновке заводаОткрыть связанные родительские в компоновке завода или Открыть как родительскую в компоновке завода. Дополнительные сведения см. в разделе Открытие производственных структур, связанных с планом маршрутизации.
• При независимом создании новой ревизии технологического процесса технологический процесс и план маршрутизации не синхронизируются. Если план маршрутизации и технологический процесс не синхронизированы, система отображает индикатор устаревания . Если технологический процесс и план маршрутизации не синхронизированы, система не позволит локализовать операции. Операции могут быть локализованы, только если технологический процесс и план маршрутизации синхронизированы.

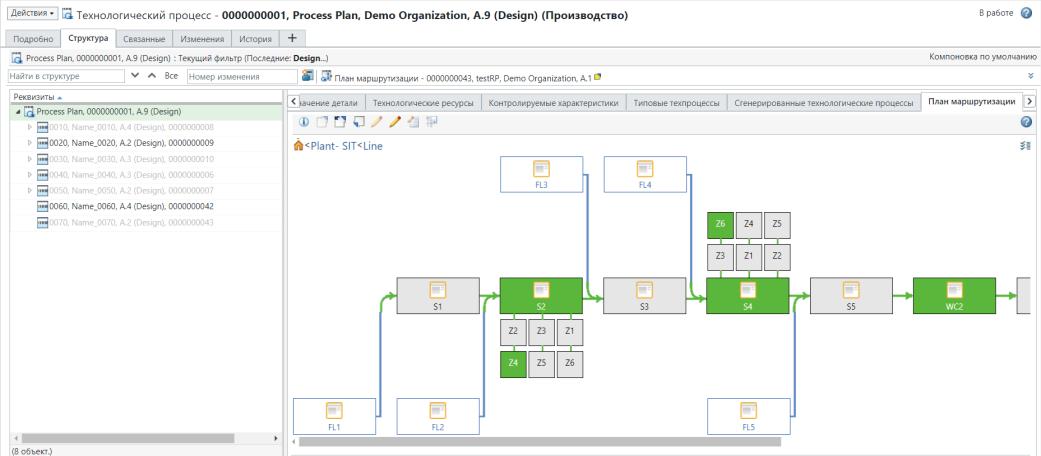

• На вкладке План маршрутизации система отображает информацию о строках для строк, связанных с планом маршрутизации. Если при создании плана маршрутизации не указать ни одну строку, система отображает информацию для всех строк. Дополнительные сведения см. в разделе Вставка нового плана маршрутизации из преобразователя вед. материалов.
• Реквизиты технологического процесса отображаются над панелью инструментов PPB.
• Реквизиты плана маршрутизации отображаются над вкладками технологического процесса. Значок взятия на изменение рядом с наименованием объекта плана маршрутизации также отображается, если план маршрутизации взят на изменение.
• Можно связать несколько планов маршрутизации с технологическим процессом.
• Утилита Управление типами и атрибутами содержит следующие сущности, связанные с планом маршрутизации.
◦ План маршрутизации
◦ Артефакт маршрутизации
▪ Артефакт ресурса маршрутизации
◦ Узел маршрутизации
▪ Группа узлов маршрутизации
▪ Маршрутизация фидерной линии
▪ Маршрутизация станции
▪ Маршрутизация производственного модуля
▪ Зона маршрутизации
▪ Операция маршрутизации
Дополнительные сведения см. в разделе Работа с утилитой "Управление типами и атрибутами".

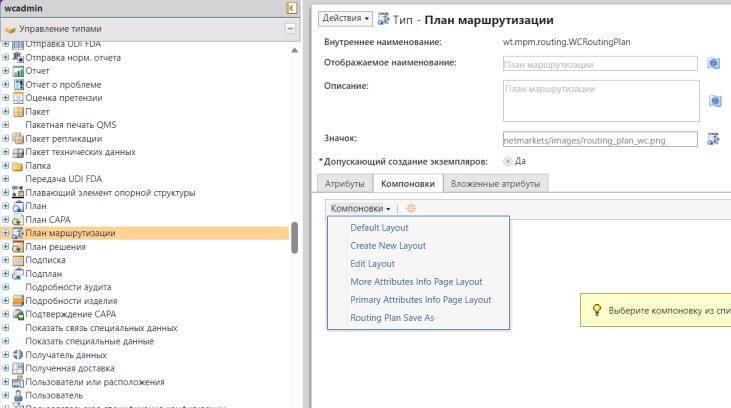

• Для плана маршрутизации доступны следующие компоновки.
Можно настроить компоновку и добавить новые атрибуты в соответствии с бизнес-требованиями. Дополнительные сведения о компоновке атрибутов см. в разделах Вкладка "Компоновки" и Правка компоновки атрибутов.

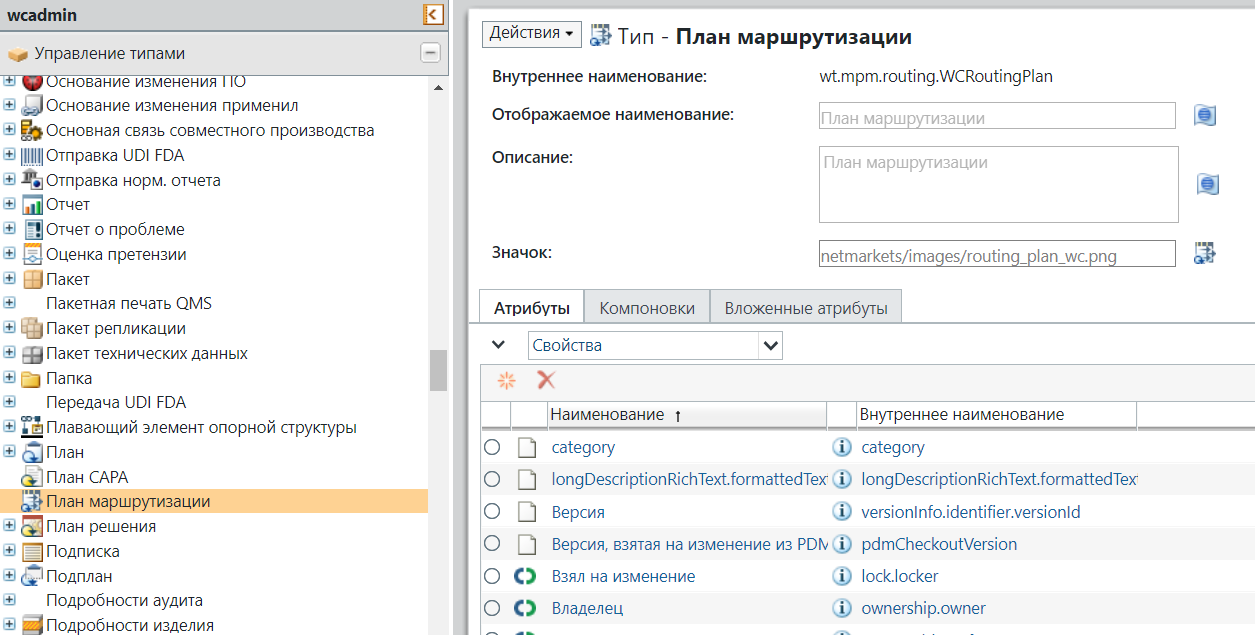

• Объект плана маршрутизации также поддерживает вложенные атрибуты.
• Локализованную информацию можно отфильтровать на основе спецификации конфигурации, примененной к технологическому процессу. Рассмотрим следующий сценарий.
С технологическим процессом связываются несколько планов маршрутизации. Операции локализуются в соответствии с конкретным планом маршрутизации. В этом случае, если применяются спецификации исполнения, система фильтрует локализованные операции на основе спецификации конфигурации, примененной к технологическому процессу.
• Используйте действие Согласовать план маршрутизации, чтобы синхронизировать значения атрибутов из операций технологического процесса с локализованными операциями. Это действие обеспечивает согласованность технологического процесса и его локализованной операции с планом маршрутизации. Система также поддерживает выборочное исключение операций из синхронизации. Дополнительные сведения см. в разделе Согласование плана маршрутизации.
• Используйте действие Сохранить как, чтобы создать копию существующего плана маршрутизации. Действие Сохранить как позволяет дублировать существующий план маршрутизации и создать новый план на основе исходного. При использовании этого действия система переносит важную информацию из исходного плана маршрутизации, включая локализованные операции, справочные документы и атрибуты, такие как время подготовки, рабочее время, время ожидания в очереди и время обработки. В ходе этого процесса можно указать новое наименование и расположение для дублированного плана маршрутизации. Дополнительные сведения см. в разделе Использование действия "Сохранить как" для плана маршрутизации.
Терминология, используемая в возможностях плана маршрутизации
Следующие термины характерны для функциональности плана маршрутизации в MPMLink.
Термин
Определение
Зона
К производственным процессам на рабочих станциях сборочной линии применяется производственный подход на основе зоны. Рассмотрим рабочее место, на котором выполняется процесс сборки четырех дверей автомобиля. На одной и той же станции работают четыре оператора. Операторы собирают левую переднюю, правую переднюю, левую заднюю и правую заднюю двери, соответственно. В таком сценарии рабочее место можно рассматривать как виртуально разделенное на четыре зоны, причем в каждой зоне выполняются разные операции.
В разных зонах можно назначать разные операции.
Дополнительные сведения см. в разделе Добавление зоны на вкладке "План маршрутизации".
Сторона
и
Уровень
Атрибуты
Атрибуты, определенные для рабочего центра. Эти два атрибута наиболее эффективны при работе с зонами. Атрибут Сторона применим только для фидерной линии и зон. Это означает, что система использует набор значений Сторона при работе с фидерной линией или зонами.
Атрибут Уровень используется системой при выполнении действий с зонами.
Рабочий центр
Физический ресурс или набор ресурсов, которые могут быть назначены операции (например: линии, оборудование, производственные модули, пулы ресурсов, рабочие места и фидерные линии).
Фидерная линия
Дополнительная сборочная линия, которая предоставляет детали для использования на основной сборочной линии.
Дополнительные сведения см. в следующих разделах:
Вкладка "Технологический процесс"
Сгенерированные технологические процессы
