Открытие производственных структур, связанных с планом маршрутизации
Инженеру-технологу может потребоваться быстрый доступ к планам маршрутизации, связанным с технологическим процессом, заводом и структурой вед. материалов, для их изменения. Используя следующие действия, можно открыть такие структуры в контексте плана маршрутизации в инструментальном окне технологического процесса (PPW):
• Действие
Открыть в компоновке завода отображает следующую информацию:
Открыть в компоновке завода отображает следующую информацию:◦ Структура дерева технологического процесса, связанная с выбранным планом маршрутизации.
◦ Детали, связанные с технологическим процессом и планом маршрутизации.
◦ Вкладка План маршрутизации, отображающая компоновку завода.
• Действия
Открыть связанную родительскую структуру в компоновке завода или Открыть как родительскую структуру в компоновке завода отображают следующую информацию:
Открыть связанную родительскую структуру в компоновке завода или Открыть как родительскую структуру в компоновке завода отображают следующую информацию:◦ Выбранный план маршрутизации или план маршрутизации, связанный с выбранной деталью
◦ Детали в родительской структуре вед. материалов в окне выбора дерева.
◦ Визуализация деталей, назначенных технологическому процессу.
Доступность действий
Только пользователи, являющиеся участниками профиля Лицензия PTC Manufacturing, могут получить доступ к действиям Открыть в компоновке завода, Открыть связанную родительскую структуру в компоновке завода и Открыть как родительскую структуру в компоновке завода.
Действия доступны для планов маршрутизации и деталей. Они отображаются в виде значков или перечисляются в меню Действия или контекстном меню действий в следующих расположениях:
• Контекстное меню действий в родительской или дочерней структуре и в таблицеПлан маршрутизации на вкладке Технологический процесс преобразователя вед. материалов.
• Таблица Планы маршрутизации на вкладке Связанные или Связанные объекты на информационной странице технологического процесса и детали.
• Информационная страница детали и план маршрутизации.
• Страница "Браузер папок"
• страница "Результаты поиска";
• Таблица Изменяемые объекты задания на изменение
• Таблица Сводка изменения извещения об изменении
Если с деталью связано несколько планов маршрутизации, система отображает диалоговое окно Планы маршрутизации для выбора необходимого плана.
Процедура
Рассмотрим пример использования, когда технологический процесс EngineProcessPlan связан с дочерней деталью Engine, имеющей эквивалентную родительскую деталь Engine. План маршрутизации EngineBostonPlant связан с EngineProcessPlan на дочерней стороне.
Открытие связанных структур
Чтобы просмотреть производственные структуры, связанные с EngineBostonPlant в PPW, выполните следующие шаги:

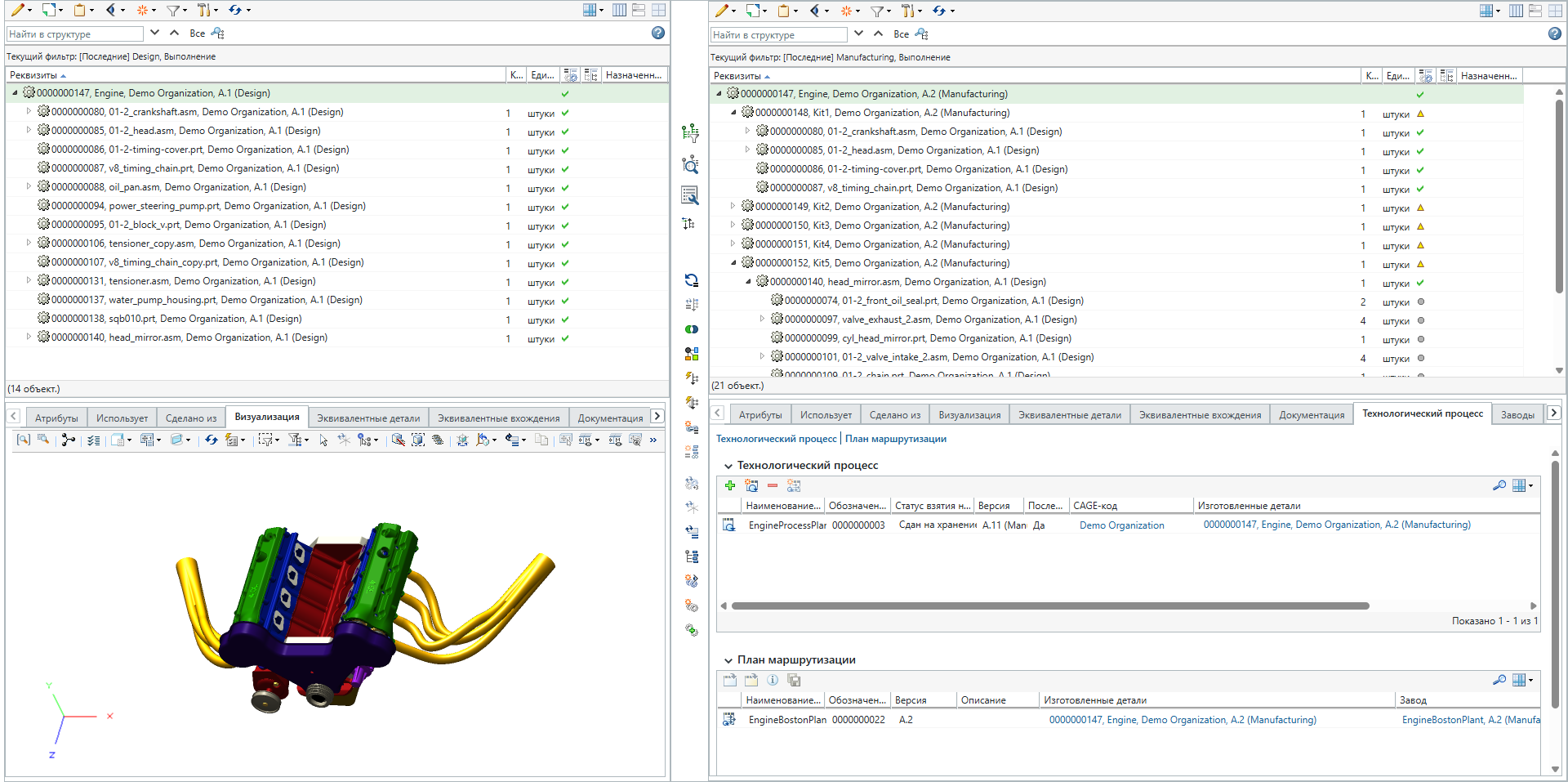

1. На вкладке Технологический процесс преобразователя вед. материалов выберите EngineBostonPlant в таблице План маршрутизации.
2. Щелкните значок на панели инструментов или щелкните правой кнопкой мыши план EngineBostonPlant и выберите Открыть в компоновке завода.
на панели инструментов или щелкните правой кнопкой мыши план EngineBostonPlant и выберите Открыть в компоновке завода. | Диалоговое окно Открыть в компоновке завода открывается в системе, только если с выбранным планом маршрутизации связано несколько технологических процессов. Диалоговое окно Открыть в компоновке завода содержит информацию о нескольких технологических процессах и деталях, связанных с технологическими процессами. В таблице Технологические процессы диалогового окна Открыть в компоновке завода отображаются следующие столбцы: • Наименование • Реквизиты детали Реквизиты детали отображают выпадающий список, если с технологическим процессом связано несколько деталей. Можно выбрать комбинацию техпроцесса и детали в соответствии с бизнес-вариантом использования и щелкнуть действие (Показать информацию), доступное перед технологическим процессом. Затем система открывает план маршрутизации в контексте выбранной детали и технологического процесса. |

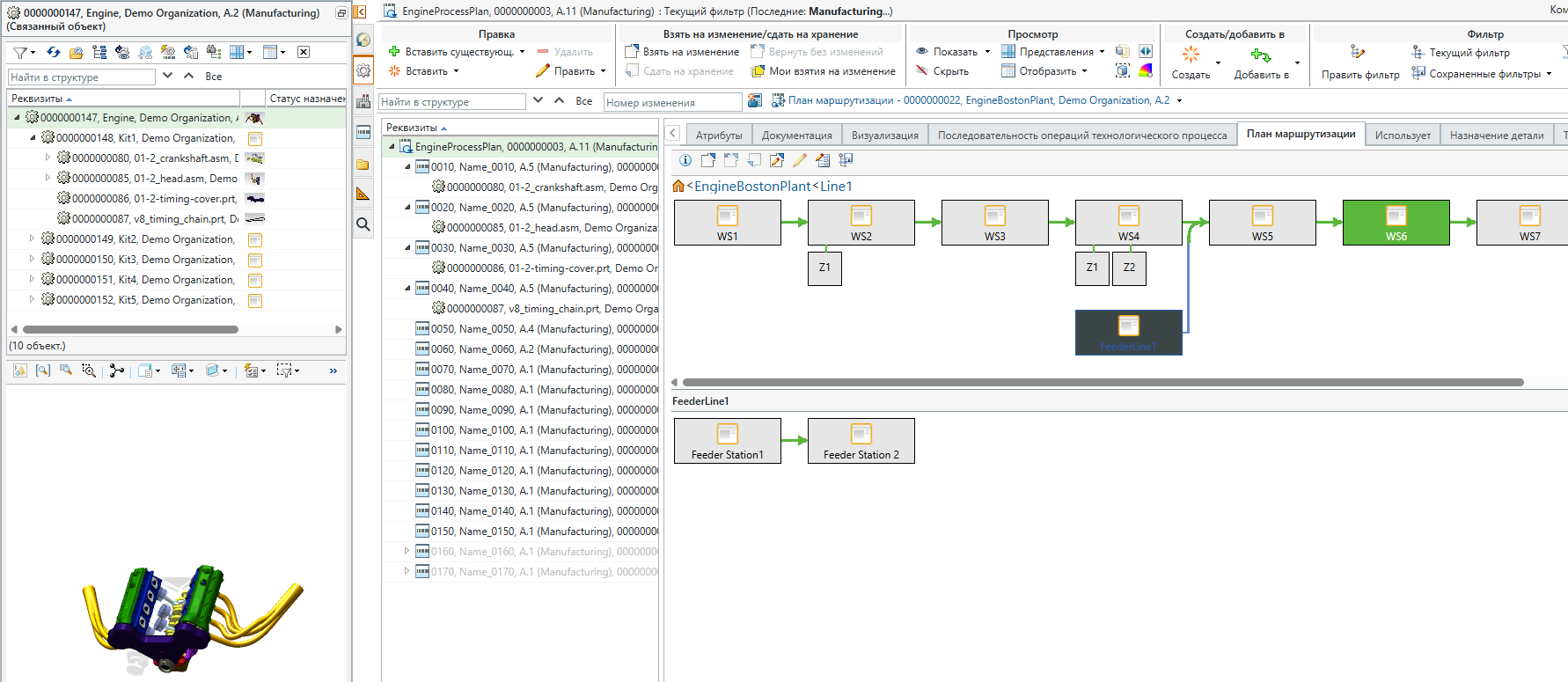

PPW открывается в режиме компоновки по умолчанию, отображая структуру дочерней детали Engine слева, EngineProcessPlan в центре и связи для завода и линии для EngineBostonPlant справа.
Открытие связанных родительских структур в компоновке завода
Чтобы просмотреть родительские структуры, связанные с дочерней структурой, выполните следующие шаги:
1. На вкладке Технологический процесс преобразователя вед. материалов выберите EngineBostonPlant в таблице План маршрутизации.
2. Щелкните значок на панели инструментов или щелкните правой кнопкой мыши план EngineBostonPlant и выберите Открыть связанную родительскую структуру в компоновке завода.

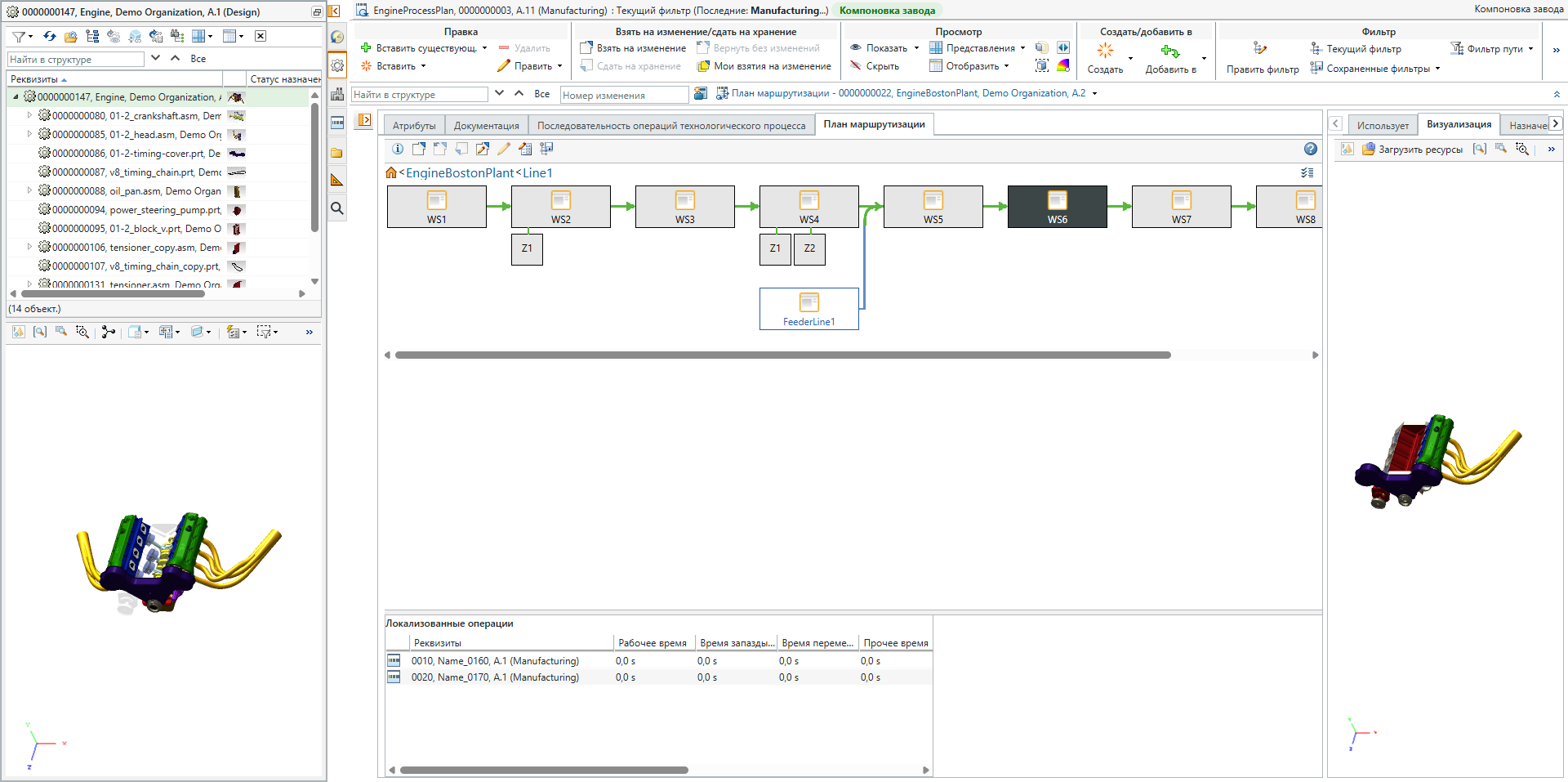

на панели инструментов или щелкните правой кнопкой мыши план EngineBostonPlant и выберите Открыть связанную родительскую структуру в компоновке завода.PPW открывается в режиме компоновки завода, отображая родительскую структуру для Engine слева, связи для завода и линии, связанные с EngineBostonPlant, в центре и визуализацию для деталей, назначенных EngineProcessPlan, справа.
В верхней части окна PPW рядом с реквизитами технологического процесса появляется метка Компоновка завода.
В этой компоновке при перетаскивании или копировании детали на рабочее место или в зону на вкладке План маршрутизации автоматически создаются производственная ведомость материалов и операция. Операция локализуется для завода, а деталь назначается операции. Дополнительные сведения см. в разделе Автоматическая генерация локализованных операций и производственных ведомостей материалов.
| | Структура дерева технологического процесса скрыта по умолчанию. Для просмотра структуры можно щелкнуть значок  рядом с окном выбора дерева. |
