Вкладка "План маршрутизации"

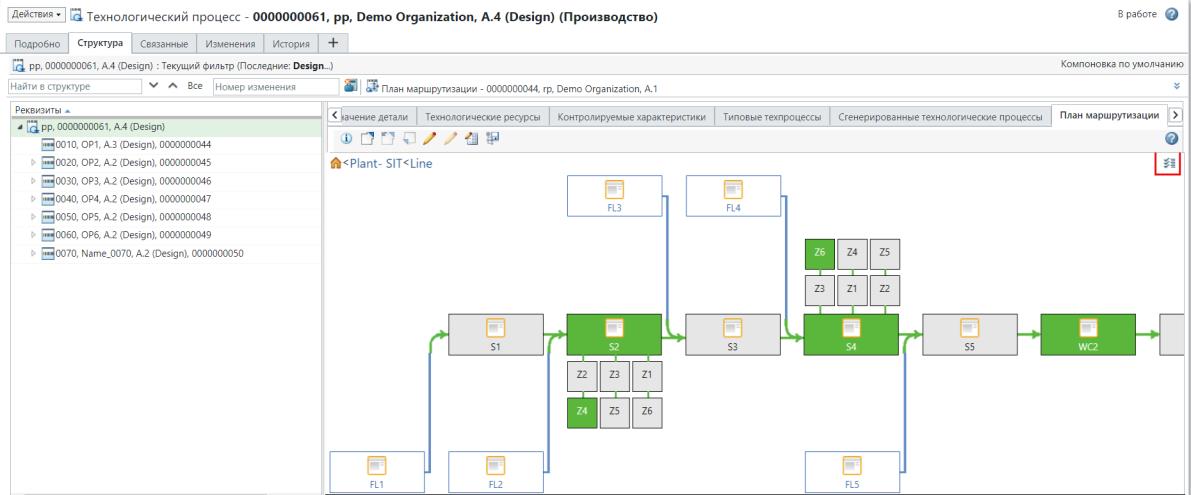

Используйте вкладку План маршрутизации в браузере технологического процесса (PPB) для просмотра графического представления завода и линии. Это представление включает в себя следующие элементы:
• рабочие центры, станции, фидерные линии и зоны на заводе;
• операции, локализованные на конкретном рабочем месте или фидерной линии.
Можно открыть план маршрутизации в контексте технологического процесса, используя список Выбрать маршрутизацию на вкладке Структура информационной страницы технологического процесса. Дополнительные сведения см. в разделе Открытие плана маршрутизации в браузере технологического процесса.
Можно также открыть план маршрутизации и связанные производственные структуры, используя действие Открыть в компоновке завода Открыть связанные родительские в компоновке завода или Открыть как родительскую в компоновке завода. Дополнительные сведения см. в разделе Открытие производственных структур, связанных с планом маршрутизации.
 | Вкладку План маршрутизации можно просмотреть в PPB, только если технологический процесс открыт в контексте плана маршрутизации. |
После открытия технологического процесса в контексте плана маршрутизации реквизиты плана маршрутизации отображаются над вкладками технологического процесса. Также отображается значок взятия на изменение рядом с наименованием объекта плана маршрутизации, если план маршрутизации взят на изменение.
Использование меню "Опции" на вкладке "План маршрутизации"
На вкладке План маршрутизации щелкните значок
(Опции), чтобы изменить настройки План маршрутизации. Отображаются следующие действия:
(Опции), чтобы изменить настройки План маршрутизации. Отображаются следующие действия:• Подсветить совместимые рабочие центры
• Применить выбор из дерева к рабочему месту
• Применить выбор из рабочего места к дереву
• Показать информацию о ресурсе для рабочего места

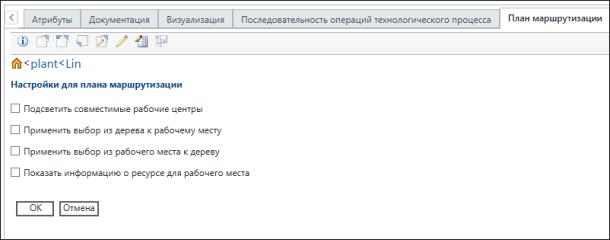

По умолчанию все эти действия не включены. Чтобы включить эти действия, щелкните значок (Опции), доступный на вкладке План маршрутизации, и включите действия.
(Опции), доступный на вкладке План маршрутизации, и включите действия.| | • Система запоминает сделанный выбор. • Столбец, содержащий Локализованные операции, Рабочие центры, Квалификации, Инструменты и Вспомогательный материал, отображается на вкладке План маршрутизации, только если включено действие Показать информацию о ресурсе для рабочего места. |
Подсветить совместимые рабочие центры
Используйте действие Подсветить совместимые рабочие центры, чтобы подсветить рабочие центры, удовлетворяющие требованиям совместимости для выбранной операции. Совместимые рабочие центры подсвечиваются оранжевым цветом.
Рассмотрим следующий сценарий.
1. Необходимо узнать совместимую станцию для операции 0030, которая доступна в структуре дерева PPB. Чтобы знать это в качестве предварительного условия, необходимо выбрать станцию и добавить требуемый ресурс в таблицу Совместимые на вкладке Совместимость. Дополнительные сведения см. в следующих разделах:

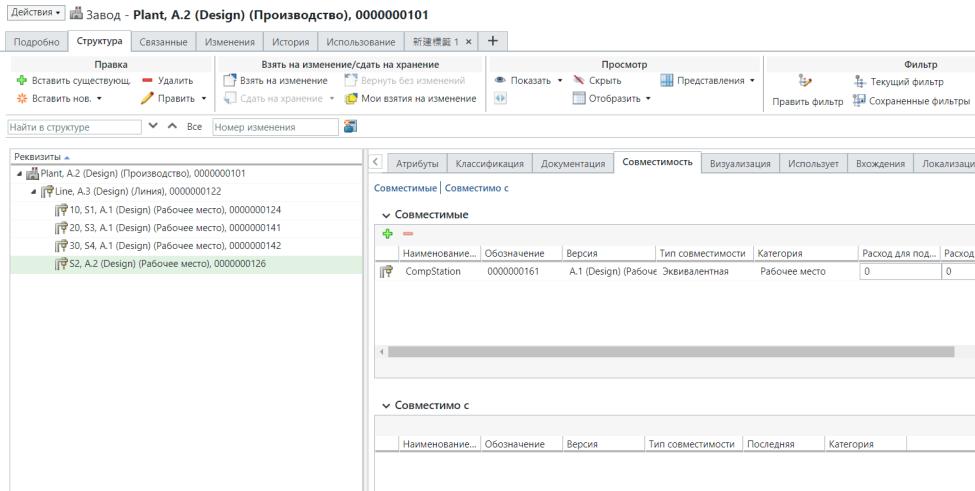

В этом случае между станцией S2 и ресурсом CompStation существует связь совместимости.
2. В структуре дерева PPB выберите операцию 0030 и используйте действие Назначить ресурс, чтобы назначить ресурс CompStation операции 0030. Запись ресурса отображается под операцией 0030. Дополнительные сведения см. в разделе Назначение технологического ресурса для операции в браузере технологического процесса.
3. На вкладке План маршрутизации щелкните значок "Опции" и выберите действие Подсветить совместимые рабочие центры.

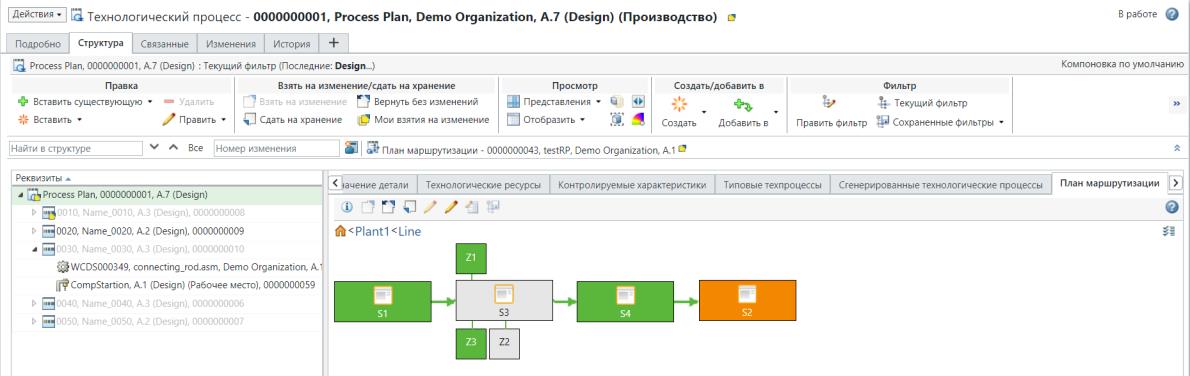

"Опции" и выберите действие Подсветить совместимые рабочие центры.4. В структуре дерева PPB выберите операцию 0030. Совместимое рабочее место S2 подсвечивается оранжевым цветом.
При необходимости можно перетащить операцию 0030 на станцию S2, чтобы завершить процесс локализации. Оранжевый цвет исчезает при локализации операции на станции S2. При локализации станция S2 отображается зеленой.
Применить выбор из дерева к рабочему месту
Используйте действие Применить выбор из дерева к рабочему месту, чтобы подсветить рабочее место на вкладке План маршрутизации при выборе локализованной операции в структуре дерева технологического процесса. Рабочее место подсвечивается синим цветом. Если операция не локализована, ничего не подсвечивается.

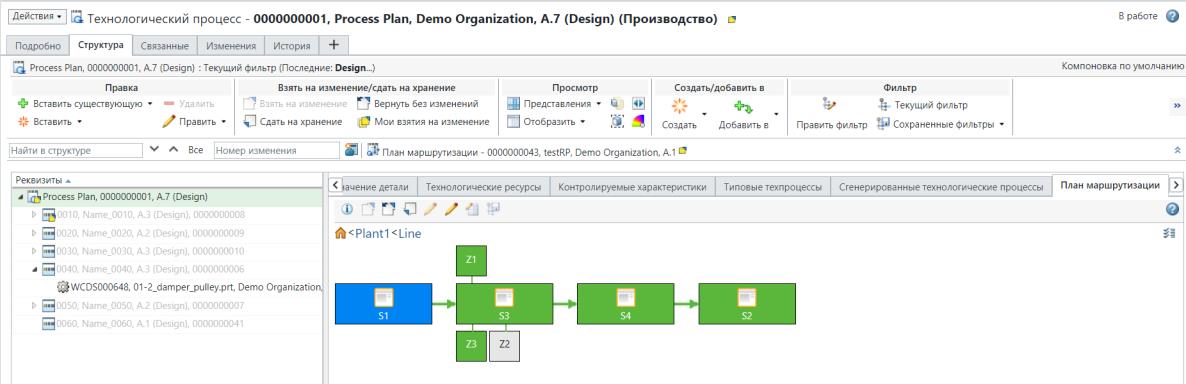

В этом случае операция 0010 выбирается в структуре дерева PPB. Станция S1 - это рабочее место, на котором локализована операция 0010. Поэтому станция S1 подсвечивается синим цветом.
| | Рассмотрим сценарий, в котором операция локализована для станции, которая находится под фидерной линией. В таком сценарии при выборе этой операции в структуре дерева PPB система не развертывает структуру фидерной линии. Поэтому перед использованием действия Применить выбор из дерева к рабочему месту, когда включается фидерная линия, необходимо вручную развернуть фидерную линию на вкладке План маршрутизации. После развертывания инициируйте действие. Система подсветит существующую станцию под фидерной линией. |
Применить выбор из рабочего места к дереву
Используйте действие Применить выбор из рабочего места к дереву, чтобы подсветить все операции, локализованные на этом рабочем месте или зоне в структуре дерева PPB, когда вы выбираете рабочее место или зону на вкладке План маршрутизации. Если операции не развернуты, система развертывает структуру дерева PPB и подсвечивает операции.

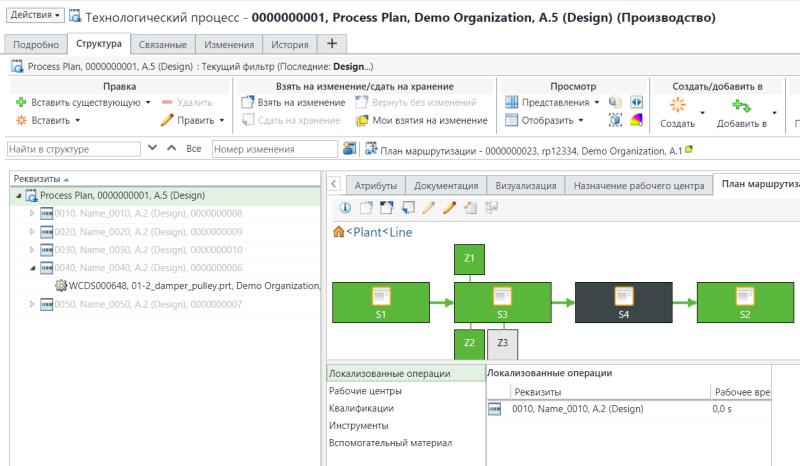

В этом случае станция S4 выбирается на вкладке План маршрутизации. Операция 0030 локализована на станции S4. Таким образом, система выбирает и подсвечивает операцию 0030 в структуре дерева PPB.
| | Если выбраны все три действия, система задает приоритет действиям Применить выбор из дерева к рабочему месту и Применить выбор из рабочего места к дереву над действием Подсветить совместимые рабочие центры. |
Показать информацию о ресурсе для рабочего места
Используйте действие Показать информацию о ресурсе для рабочего места, чтобы просмотреть столбец, содержащий следующие объекты:
• Локализованные операции - просмотр списка всех локализованных операций.
• Рабочие центры - просмотр списка всех рабочих центров
• Квалификации - просмотр списка всех квалификаций.
• Инструменты - просмотр списка всех инструментов.
• Вспомогательный материал - просмотр списка всех вспомогательных материалов.
Дополнительные сведения см. в разделе Действия для локализованных операций.

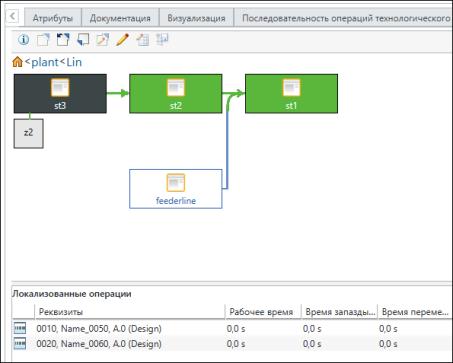

Действие Показать информацию о ресурсе для рабочего места по умолчанию не включено. Если оно не включено, вкладка План маршрутизации отображается следующим образом:

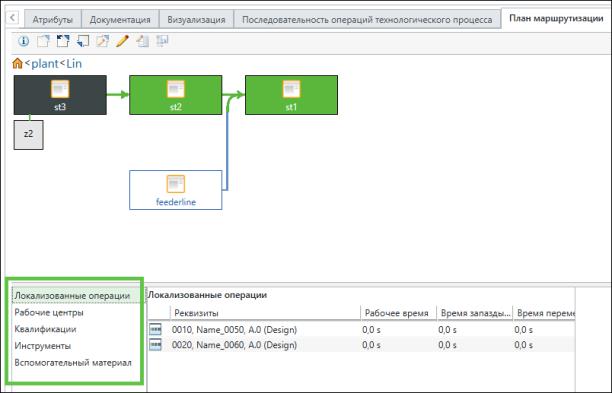

При его включении вкладка План маршрутизации отображается следующим образом:
