Вкладка "Технологический процесс"

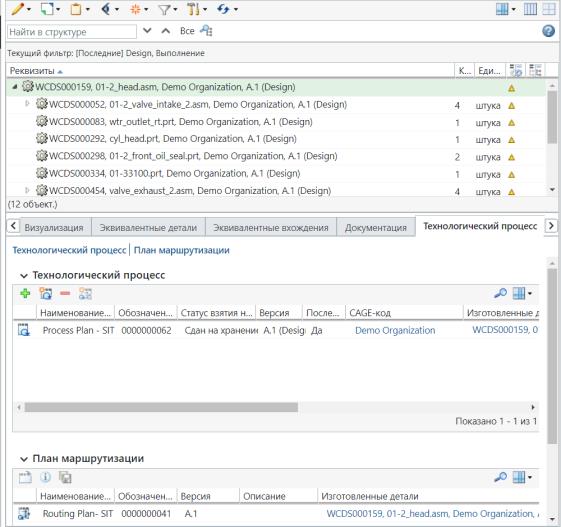

Вкладка Технологический процесс содержит таблицы Технологический процесс и План маршрутизации.
 | Можно настроить табличные представления Технологический процесс и План маршрутизации, чтобы в этих таблицах отображались пользовательские атрибуты. |
Таблица технологического процесса
Используйте действия из таблицы Технологический процесс для выполнения различных заданий, связанных с планом маршрутизации.
Действие | Описание |
|---|---|
 Вставить существующ. | Вставка существующего технологического процесса. Щелкните , чтобы открыть диалоговое окно Добавить существующий техпроцесс. Введите критерии поиска и нажмите кнопку Поиск. Результаты поиска будут возвращены в нижней части диалогового окна. Выберите технологический процесс и нажмите кнопку OK. Технологический процесс появится в таблице Технологический процесс. Технологический процесс будет также связан с деталью. |
 Вставить новые | Вставка нового существующего технологического процесса. Щелкните значок , чтобы открыть диалоговое окно Создать техпроцесс. Дополнительные сведения см. в разделе Создание технологического процесса. Технологический процесс будет также связан с деталью. |
 Удалить | Удаление технологического процесса. Выберите один или несколько технологических процессов и щелкните значок , чтобы удалить технологические процессы. Технологические процессы удаляются только из таблицы Технологический процесс. |
 Вставить новый план маршрутизации | Вставка нового плана маршрутизации. Дополнительные сведения см. в разделе Вставка нового плана маршрутизации. |
В таблице Технологический процесс отображаются следующие атрибуты технологического процесса.
Атрибут | Описание | ||
|---|---|---|---|
Наименование | Отображает наименование технологического процесса. | ||
Обозначение | Отображает обозначение технологического процесса. | ||
Статус взятия на изменение | Показывает, взят ли технологический процесс на изменение или сдан на хранение. | ||
Версия | Отображает версию технологического процесса. | ||
CAGE-код | Отображает глобальный уникальный идентификатор организации, связанный с деталью. В зависимости от личных настроек сайта это поле может не появляться. Этот атрибут маркируется как CAGE-код, если установлен модуль Windchill Aerospace & Defense.
Дополнительные сведения см. в разделе Участники владеющей организации. | ||
Изготовленные детали | Если технологический процесс связан с объектом совместного производства, можно просмотреть информацию об основной детали в столбце Изготовленные детали. В этом столбце информация об основной и дополнительной деталях также отображается в виде ссылок. Если щелкнуть ссылку, откроется информационная страница детали. | ||
Связанный объект | Отображает информацию об объекте, для которого создается технологический процесс. |
Таблица "План маршрутизации"
Используйте действия из таблицы План маршрутизации для выполнения различных заданий, связанных с планом маршрутизации.
Действие | Описание |
|---|---|
 Открыть в браузере технологического процесса | Открывает план маршрутизации в браузере технологического процесса (PPB). Система открывает план маршрутизации в контексте технологического процесса. Дополнительные сведения см. в разделе Открытие плана маршрутизации в браузере технологического процесса. |
 Показать информацию | Открывает информационную страницу плана маршрутизации. Дополнительные сведения см. в разделе Информационная страница плана маршрутизации. |
 Сохранить как | Создает копию существующего плана маршрутизации. Дополнительные сведения см. в разделе Использование действия "Сохранить как" для плана маршрутизации. |
| | Если щелкнуть правой кнопкой мыши план маршрутизации в таблице План маршрутизации, появятся действия Открыть в браузере технологического процесса и Показать информацию. |
В таблице План маршрутизации отображаются следующие атрибуты плана маршрутизации.
Атрибут | Описание |
|---|---|
Наименование | Отображает наименование плана маршрутизации. |
Обозначение | Отображает обозначение плана маршрутизации. |
Версия | Отображает версию плана маршрутизации. |
Описание | Отображает информацию о плане маршрутизации. |
Изготовленные детали | Отображает информацию о детали, связанной с планом маршрутизации. |
Завод | Отображает информацию о заводе, связанном с планом маршрутизации. |
Технологический процесс | Отображает информацию о технологическом процессе, связанном с планом маршрутизации. |
