Вставка нового плана маршрутизации из преобразователя вед. материалов
Используйте действие
Вставить новый план маршрутизации в преобразователе вед. материалов, чтобы вставить новый план маршрутизации.
Вставить новый план маршрутизации в преобразователе вед. материалов, чтобы вставить новый план маршрутизации. | Можно также добавить планы маршрутизации на информационной странице детали. Обычно деталь связывается с технологическим процессом и планом маршрутизации. Чтобы создать и связать эти два объекта с деталью, рекомендуется перейти на информационную страницу детали и использовать действия, доступные в таблице Технологические процессы и Планы маршрутизации. |
Учитывайте следующие моменты, связанные с действием Вставить новый план маршрутизации:
Вставить новый план маршрутизации:• Вкладка Технологический процесс преобразователя вед. материалов содержит таблицы Технологический процесс и План маршрутизации. Это действие доступно на панели инструментов таблицы Технологический процесс. Оно доступно в родительском и дочернем представлениях преобразователя вед. материалов.
• Можно связать несколько планов маршрутизации с технологическим процессом.
• Система включает действие Вставить новый план маршрутизации, только если технологический процесс связан с деталью.
• Правила инициализации объектов (OIR) указывают атрибуты объекта и значения, которые будут применяться во время его создания. Объект плана маршрутизации соответствует правилам инициализации объектов. Дополнительные сведения см. в разделе Использование OIR для именования и обозначения.
Предположим, что структура открыта в преобразователе вед. материалов: Чтобы вставить новый план маршрутизации, выполните следующие шаги.
1. Выберите деталь в родительском или дочернем представлении.
2. Выберите вкладку Технологический процесс преобразователя вед. материалов.
3. В таблице Технологический процесс выберите технологический процесс, который нужно связать с планом маршрутизации.

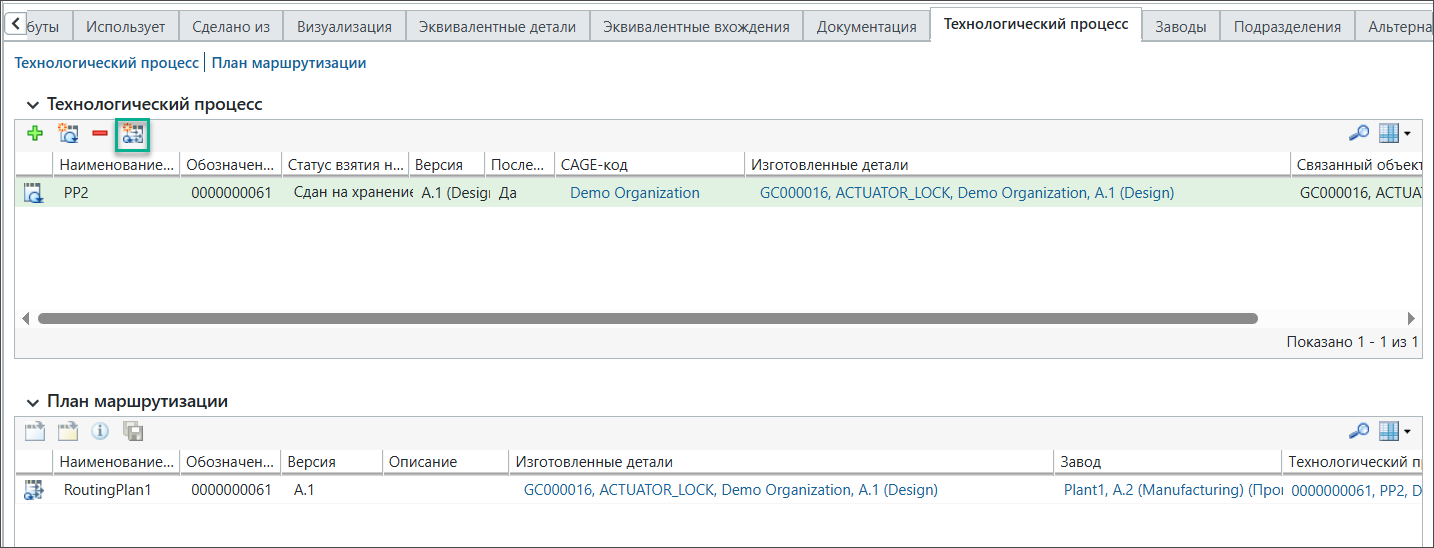

4. Щелкните действие Вставить новый план маршрутизации, доступное на панели инструментов вкладки Технологический процесс.
Вставить новый план маршрутизации, доступное на панели инструментов вкладки Технологический процесс.Откроется диалоговое окно Новый план маршрутизации.
В этом диалоговом окне сведения отображаются по умолчанию в разделах Деталь и Технологический процесс.
| | Пользовательские атрибуты, определяемые в компоновках для плана маршрутизации, также отображаются в диалоговом окне Новый план маршрутизации. |
5. В таблице Атрибуты маршрутизации укажите для плана маршрутизации следующие сведения:
◦ Щелкните правой кнопкой мыши и выберите команду Выбрать в структуре.
◦ В поле Расположение щелкните Автовыбор папки, если нужно, чтобы технологический процесс был создан в папке изделия, из которой было запущено действие. В противном случае щелкните Выбрать папку и введите путь к другой папке.
◦ Если завод уже связан с технологическим процессом, значение завода отображается в поле Завод. Если заводы не связаны с технологическим процессом, система заполняет значение в поле Завод в соответствии со значением, заданным в настройке Автоматически заполнять завод для плана маршрутизации. Дополнительные сведения см. в разделе "Ключевые вопросы".
Чтобы связать другой завод с планом маршрутизации, используйте значок
, чтобы очистить поле Завод. Затем щелкните значок поиска
, чтобы открыть диалоговое окно Найти завод. Введите критерии поиска и нажмите кнопку Поиск. Результаты поиска отображаются в таблице Результаты поиска в диалоговом окне Найти завод. Выберите завод и нажмите кнопку OK. Диалоговое окно Найти завод закроется, и в поле Завод появится наименование завода.
, чтобы очистить поле Завод. Затем щелкните значок поиска , чтобы открыть диалоговое окно Найти завод. Введите критерии поиска и нажмите кнопку Поиск. Результаты поиска отображаются в таблице Результаты поиска в диалоговом окне Найти завод. Выберите завод и нажмите кнопку OK. Диалоговое окно Найти завод закроется, и в поле Завод появится наименование завода.| | Информация о заводе также отображается на вкладке Подробно информационной страницы плана маршрутизации. Информация о заводе отображается в таблице Атрибуты. Дополнительные сведения см. в разделе Информационная страница плана маршрутизации. |
6. Дополнительно можно выполнить следующие действия.
◦ Введите соответствующую информацию в поле Описание.
◦ Используйте средство выбора поиска
рядом с полем Строки, чтобы выбрать строки, связанные с производством.
рядом с полем Строки, чтобы выбрать строки, связанные с производством.◦ Установите флажок Оставить взятыми на изменение после сдачи на хранение для немедленного взятия на изменение нового плана маршрутизации.
7. Нажмите кнопку OK. Процесс вставки нового плана маршрутизации завершен.
◦ Запись плана маршрутизации добавляется в таблицу План маршрутизации вкладки Технологический процесс преобразователя вед. материалов.
◦ Созданная запись плана маршрутизации появится на странице браузера папок.
Ключевые моменты
• Можно открыть план маршрутизации в контексте технологического процесса, используя список
Выбрать маршрутизацию на вкладке Структура информационной страницы технологического процесса. Дополнительные сведения см. в разделе Открытие плана маршрутизации в браузере технологического процесса.
Выбрать маршрутизацию на вкладке Структура информационной страницы технологического процесса. Дополнительные сведения см. в разделе Открытие плана маршрутизации в браузере технологического процесса.• Можно также открыть план маршрутизации и связанные производственные структуры, используя действие Открыть в компоновке заводаОткрыть связанные родительские в компоновке завода или Открыть как родительскую в компоновке завода. Дополнительные сведения см. в разделе Открытие производственных структур, связанных с планом маршрутизации.
• Можно также просмотреть пользовательские атрибуты в диалоговом окне Вставить новый план маршрутизации.
• Можно связать несколько планов маршрутизации с технологическим процессом. Информацию обо всех связанных планах маршрутизации можно просмотреть на вкладке Связанные браузера технологического процесса.
• Компоновку диалогового окна Новый план маршрутизации можно изменить. Дополнительные сведения о компоновке атрибутов см. в разделах Вкладка "Компоновки" и Правка компоновки атрибутов.
• Система заполняет значение в поле Завод диалогового окна Вставить новый план маршрутизации в соответствии со значением, заданным в настройке Автоматически заполнять завод для плана маршрутизации. Обратите внимание на следующие моменты:
◦ Если завод уже связан с технологическим процессом, система заполняет реквизиты связанного завода в поле Завод. В этом случае система игнорирует значение, заданное для настройки Автоматически заполнять завод для плана маршрутизации.
◦ Если завод не связан с технологическим процессом, система помещает в поле Завод значение, соответствующее значению, заданному для настройки Автоматически заполнять завод для плана маршрутизации. Для изменения завода можно использовать средство выбора с поиском .
.◦ Следует помнить, что система учитывает значение, заданное для этой настройки, только при вставке нового плана маршрутизации. Изменение значения настройки после вставки нового плана маршрутизации не повлияет на уже созданные планы маршрутизации.
◦ Настройка имеет значение по умолчанию null. При значении null поле Завод диалогового окна Вставить новый план маршрутизации не заполняется. В этом случае можно использовать средство выбора с поиском , доступное рядом с полем Завод в диалоговом окне Вставить новый план маршрутизации, чтобы выбрать завод.
, доступное рядом с полем Завод в диалоговом окне Вставить новый план маршрутизации, чтобы выбрать завод.◦ Система всегда выбирает последнюю версию выбранного завода, когда вы задаете значение завода для опции Автоматически заполнять завод для плана маршрутизации.
• На вкладке План маршрутизации система отображает информацию о строках для строк, связанных с планом маршрутизации. Если при создании плана маршрутизации не указать ни одну строку, система отображает информацию для всех строк. Дополнительные сведения см. в разделе Вставка нового плана маршрутизации.
• Можно настроить компоновку и добавить новые атрибуты в соответствии с бизнес-требованиями. Пользовательские атрибуты, определяемые для плана маршрутизации, также отображаются в диалоговом окне Новый план маршрутизации. Дополнительные сведения о компоновке атрибутов см. в разделах Вкладка "Компоновки" и Правка компоновки атрибутов.
