3D モデル

3D モデルファイルの処理とモデルターゲットの生成には、モデルのサイズと複雑さに応じて、数分から数時間にかかる場合があります。

3D モデルは、環境内の物理オブジェクトのデジタル表現です。

Vuforia Editor で 3D モデルとモデルターゲットを操作する方法については、以下のトピックを参照してください。

サポートされているファイルタイプ

単一ファイルフォーマット:

現在、テクスチャは 3D モデルでサポートされていません。

• .obj

• .stl

• .stp または .step (AP203、AP214、AP242; ジオメトリのみ)

• .jt (最大 10)

• .pvz

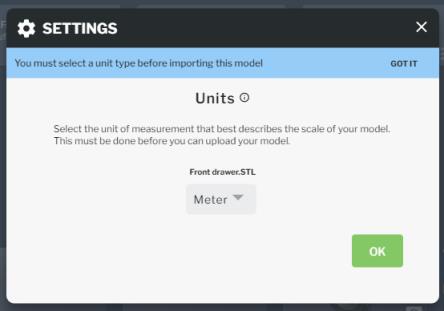

単位がまだ含まれていない CAD ファイルフォーマットの測定単位を選択する必要があります (たとえば、.stl ファイルや .obj ファイルなど)。

3D モデルをアップロードする際に誤った単位を選択した場合、Vuforia Vantage で、注目ポイントマーカーとモデルの問題が発生する可能性があることに注意してください。

複数ファイルフォーマット:

• CATIA v4 の 4.15 から 4.24

• CATIA v5 の R7 から R30 (v5-6R2020)

• CATIA v6 R2010x から R2013x、R2015x、R2016X、v6 2020X

• SOLIDWORKS Pack & Go (1999 から 2019 までの .zip ファイル)

• Pro/ENGINEER、Creo の Pro/E 2000i から Creo Parametric 6.0

• Creo 7.0

• NX UG15.0 から NX12.0.2.9

• Solid Edge 10 から 2019

複数ファイルフォーマットは .zip ファイルとしてインポートする必要があります。ここで、.zip ファイル名はトップレベルアセンブリの名前と一致している必要があります。
