部品セットの作成
部品マーカーを配置する部品のカスタムセットを作成できます。

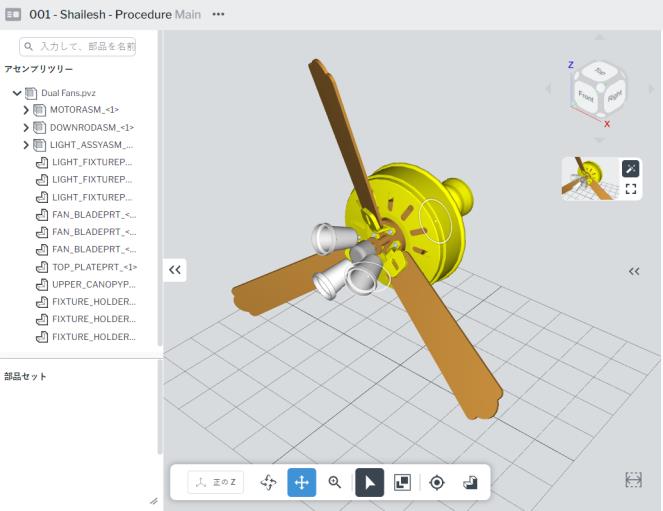

1. 「展開」アイコン (
) をクリックして、「アセンブリツリー」と「部品セット」を開きます。
) をクリックして、「アセンブリツリー」と「部品セット」を開きます。
2. 部品マーカーがある部品のカスタムセットを追加するステップを選択します。
3. モデル上の複数の部品を選択します。
 |
次のいずれかの方法を使用して、複数の部品を選択できます。
• Ctrl キーを押しながら、モデル上の部品を選択
• Ctrl または Shift キーを押しながら、ツリー内の部品を選択
• Ctrl キーを押しながら、アセンブリツリーとモデルで部品を選択
|
4. 「部品セットを作成」アイコンをクリックします。
|
|
モデルを右クリックして「部品セットを作成」を選択することもできます。
|
5. 作成した部品セットが「部品セット」の「アセンブリツリー」セクションの下に表示されていることがわかります。新しい部品セットを選択してハイライトします。
|
|
部品セットの名前をダブルクリックして、わかりやすい名前に変更します。
|
6. 次に、「部品マーカーを追加」アイコン (
) をクリックして、選択したステップの部品セットに部品マーカーを追加します。
) をクリックして、選択したステップの部品セットに部品マーカーを追加します。
その他の使用可能な部品セットの操作
|
操作
|
説明
|
|---|---|
|

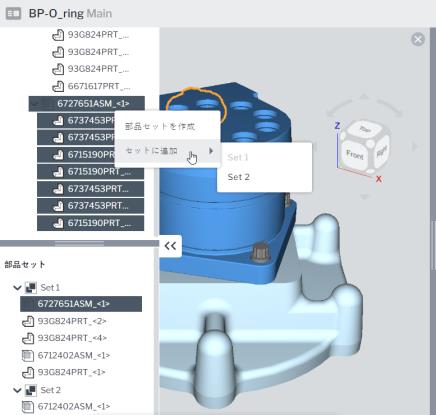

セットに追加
|
部品ツリーで部品を右クリックし、「セットに追加」を選択して、部品の追加先となる部品セットを選択します。
 |
|
セットを複製
|
部品セットの名前を右クリックして、「セットを複製」を選択します。
 |
|
セットから除去
|
部品セット内の個々の部品を右クリックし、「セットから除去」を選択します。
 |
|
セットを除去
|
部品セットの名前を右クリックし、「セットを除去」を選択します。
|
