3D エディタ枠
 |
カスタムビューを設定する機能をリリースすることにより、3D モデルを含むステップを持つ既存の手順が、そのステップにすでに定義されている方向とマーカーに基づくデフォルトビューで更新されます。したがって、個々のステップのモデルの方向を更新する必要があります。新しいデフォルトビューを修正する場合は、カスタムビュー機能を使用して独自のビューを設定してください。詳細については、大きなオブジェクトのカスタムビュー位置の微調整を参照してください。
|

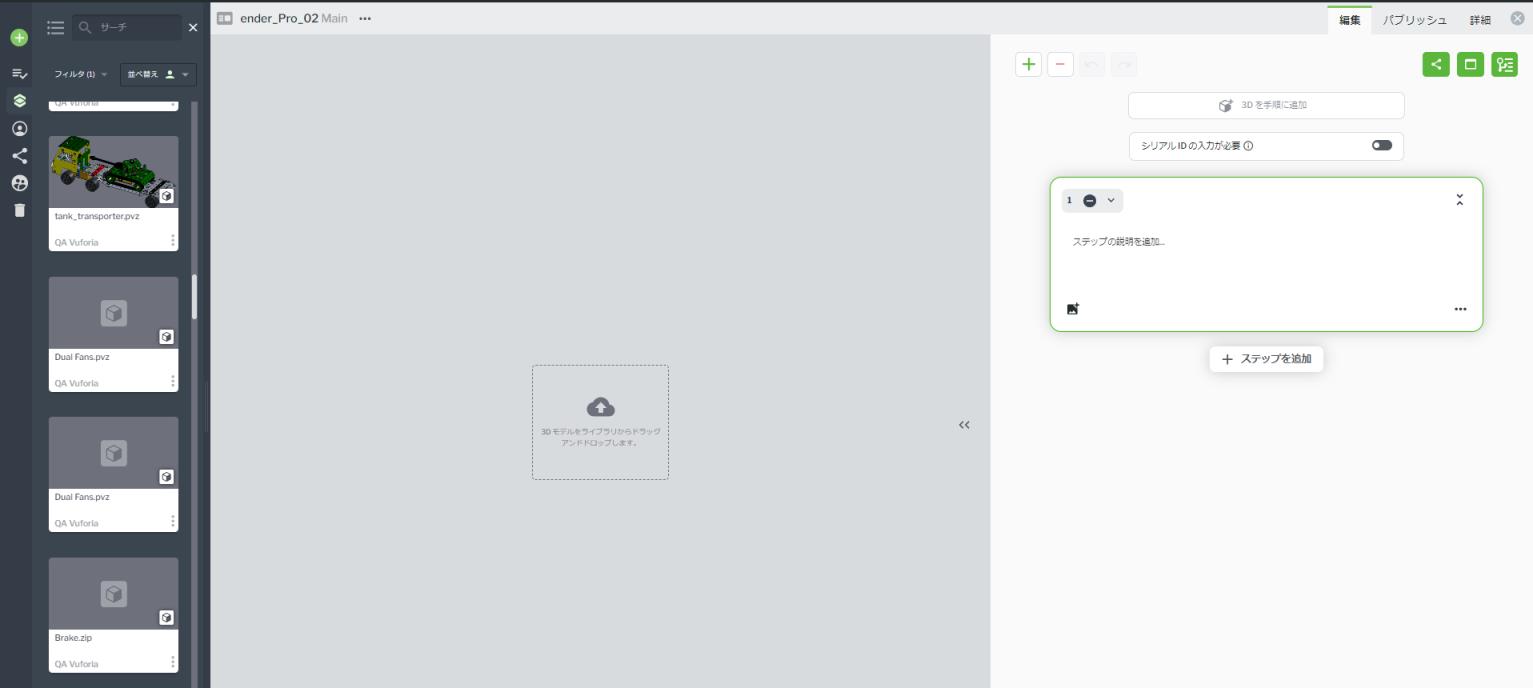

1. 手順で 3D モデルを取り込んで表示するには、「3D を手順に追加」をクリックします。
2. 次に、3D モデルを 3D エディタにドラッグアンドドロップします。

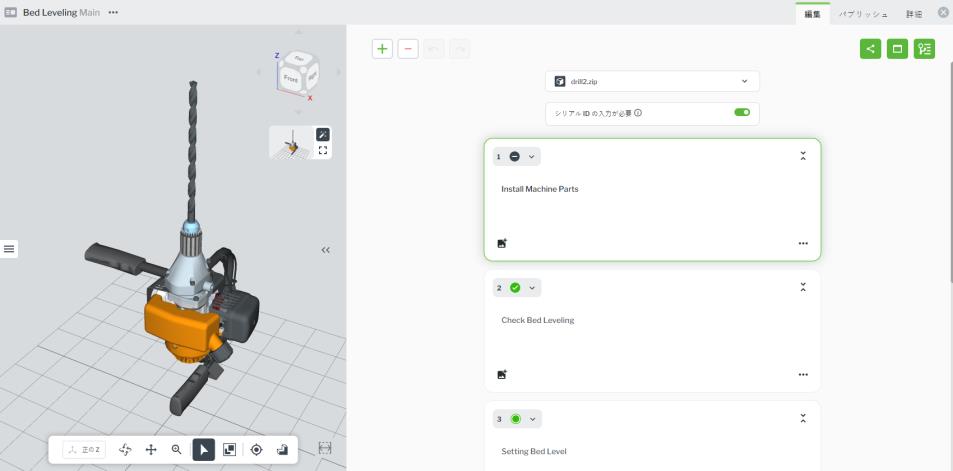

3. 3D モデルが「表示」枠に表示されます。
4. 手順に 3D モデルを追加した後、手順ステップのカスタムビュー位置を設定する前に、モデルの方向を設定することをお勧めします。これを行うには、3D エディタ枠ツールバーの「モデル設定」ボタンをクリックします。
3D エディタ枠では、次のツールを使用してモデルのビューを移動し、マーカーを作成できます。
|
ツール
|
説明
|
||
|---|---|---|---|
 |
カスタムビューを作成したり、モデルをデフォルトのビュー位置に設定したりできます。プレビューサムネイルには、設定されているデフォルトのビュー位置またはカスタムビュー位置も表示されます。詳細については、大きなオブジェクトのカスタムビュー位置の微調整を参照してください。
|
||
 |

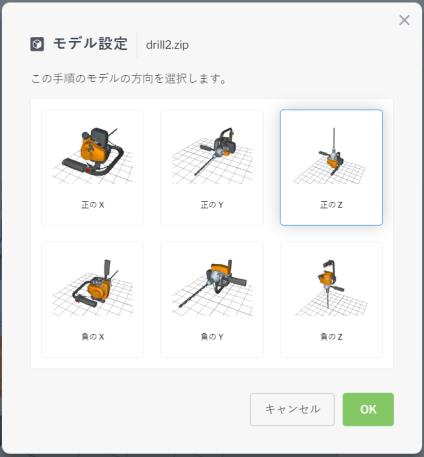

「モデル設定」ウィンドウが表示されます。このウィンドウでは、モデルの優先方向を選択して、現実世界のオブジェクトの方向と一致させることができます。
 モデルの方向は、手順ごとに設定されます。たとえば、同じ 3D モデルが 3 つの異なる手順で使用されている場合、各手順でモデルの方向が異なる場合があります。
|
||
 - 回転 |
モデルを円運動で回転します。
|
||
 - パン |
モデルを左、右、上、下に移動します。
|
||
 - ズームイン/ズームアウト |
右マウスボタンを押しながら前後に移動することで、モデルをズームインおよびズームアウトします。
|
||
 - 選択 |
モデル上の部品を選択できます。
|
||
 |
部品セットを作成できます。詳細については、部品セットの作成を参照してください。
|
||
 - ポイントマーカーを追加 |
モデル上の任意の場所をクリックして、注目ポイントマーカーを配置できます。詳細については、ステップにおけるマーカーのモデルへの追加を参照してください。
|
||
 - 部品マーカーを追加 |
モデル上の任意の部品をクリックして、部品マーカーにすることができます。詳細については、ステップにおけるマーカーのモデルへの追加を参照してください。
|
||

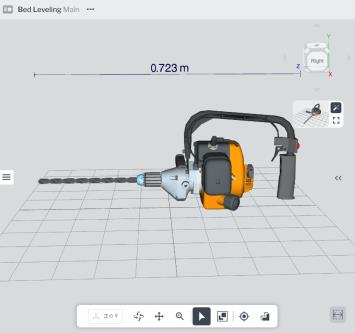

 - スケールを表示 |
モデルのスケールの表示/非表示を切り替えます。
 |
