Nuovi metodi di selezione degli strati
Creo+
Posizione nell'interfaccia utente: nell'ambiente composito effettuate una delle operazioni descritte di seguito.
• Fate clic su
Strati transizione (Transition Plies). Viene visualizzata la scheda Strati transizione (Transition Plies). In Tipo di transizione (Transition Type), selezionate
Profilo (Profile) o
Personalizzata (Custom).
Strati transizione (Transition Plies). Viene visualizzata la scheda Strati transizione (Transition Plies). In Tipo di transizione (Transition Type), selezionate Profilo (Profile) o Personalizzata (Custom).• Fate clic su >
Rifila strato (Trim Ply). Viene visualizzata la scheda Rifila/Estendi strato (Trim/Extend Ply). In Metodo (Method), selezionate
Per riferimento (By Reference).
Rifila strato (Trim Ply). Viene visualizzata la scheda Rifila/Estendi strato (Trim/Extend Ply). In Metodo (Method), selezionate Per riferimento (By Reference).• Fate clic su
Splicing strati (Splice Plies).
Splicing strati (Splice Plies).• Fate clic su >
Rimuovi strato (Remove Ply).
Rimuovi strato (Remove Ply).Descrizione
Sono ora disponibili metodi aggiuntivi per selezionare più oggetti in laminato durante l'esecuzione di azioni come lo splicing di strati, la creazione di strati di transizione, il rifilo per riferimento o la rimozione di strati.
Potete utilizzare la selezione tramite finestra come segue:
• Per selezionare tutti gli oggetti in laminato racchiusi nella finestra di selezione, fate clic e trascinate il puntatore da sinistra a destra.
• Per selezionare oggetti in laminato intersecati o racchiusi nella casella di selezione, fate clic e trascinate il puntatore da destra a sinistra.
È possibile utilizzare Aggiungi strati intersecati (Add Intersected Plies) come segue:

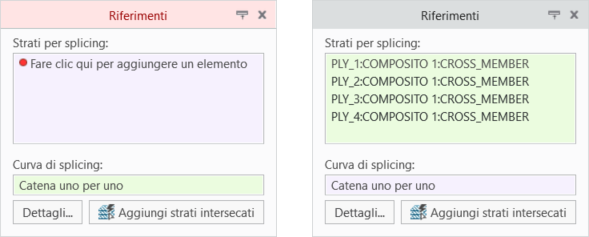

• Quando utilizzate l'azione di splicing degli strati, selezionate la curva di splicing e quindi fate clic su Aggiungi strati intersecati (Add Intersected Plies) per includere tutti gli oggetti in laminato che intersecano la curva selezionata.

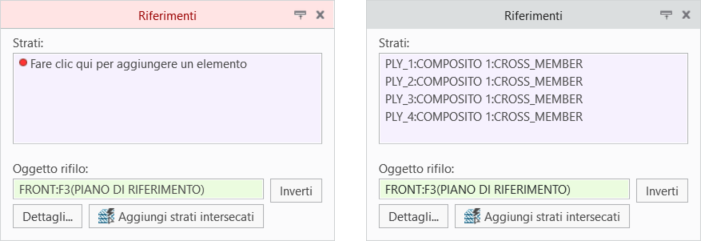

• Quando utilizzate l'azione di rifilo per riferimento, selezionate l'oggetto di rifilo e quindi fate clic su Aggiungi strati intersecati (Add Intersected Plies) per includere tutti gli oggetti in laminato che intersecano l'oggetto selezionato.
Vantaggi
Questi miglioramenti consentono di selezionare facilmente più oggetti in laminato contemporaneamente, riducendo le attività manuali e migliorando la produttività.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
