Miglioramenti apportati all'esportazione di una serie piatta
Creo+
Posizione nell'interfaccia utente: nell'ambiente composito fate clic su >
Esporta serie piatta (Export Flat Pattern).
Esporta serie piatta (Export Flat Pattern).Descrizione
I miglioramenti riportati di seguito perfezionano la procedura di esportazione di una serie piatta.

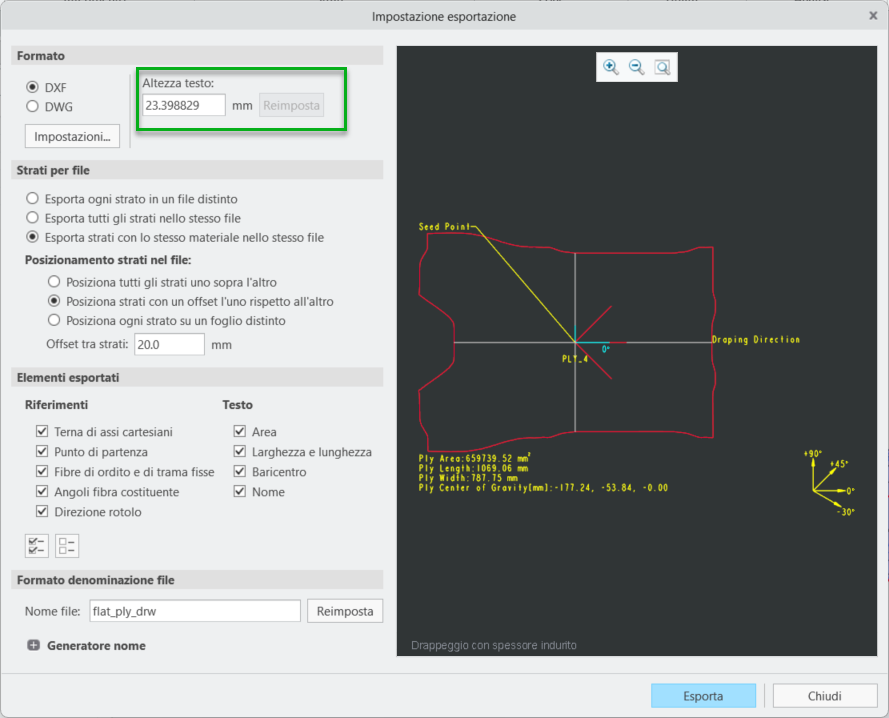

• È ora possibile regolare l'altezza del testo delle annotazioni direttamente nella finestra di dialogo Impostazione esportazione (Export Setup). Ciò consente di ridimensionare le etichette, ad esempio i nomi degli strati, per adattarle perfettamente alle forme di strato di dimensioni ridotte.

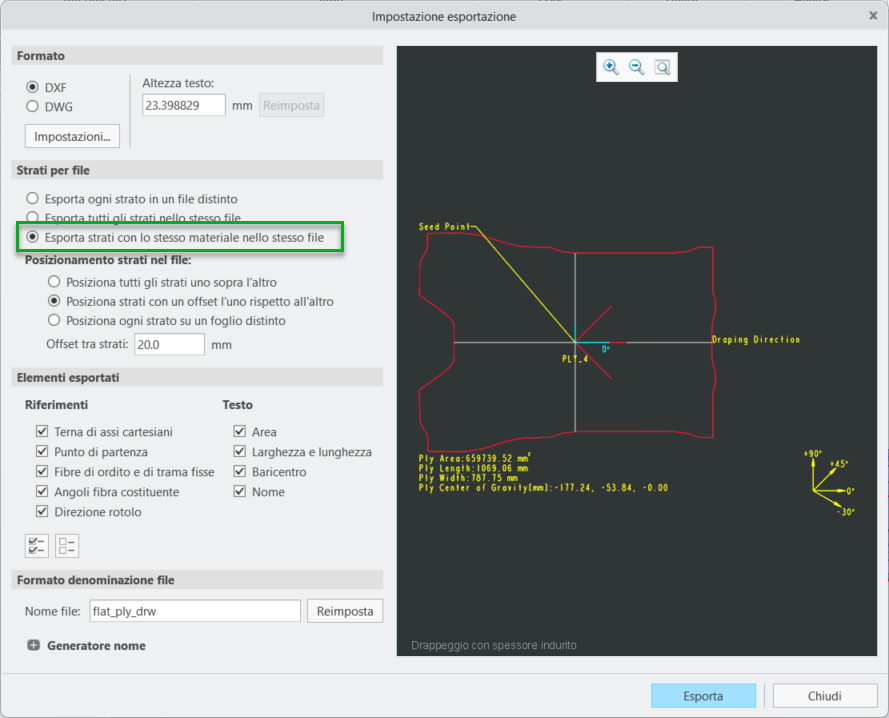

• È ora possibile esportare gli strati che utilizzano lo stesso materiale in un singolo file. In questo modo si riduce il numero di file di output per progetto e si semplifica l'integrazione con gli utensili per taglio e annidamento.

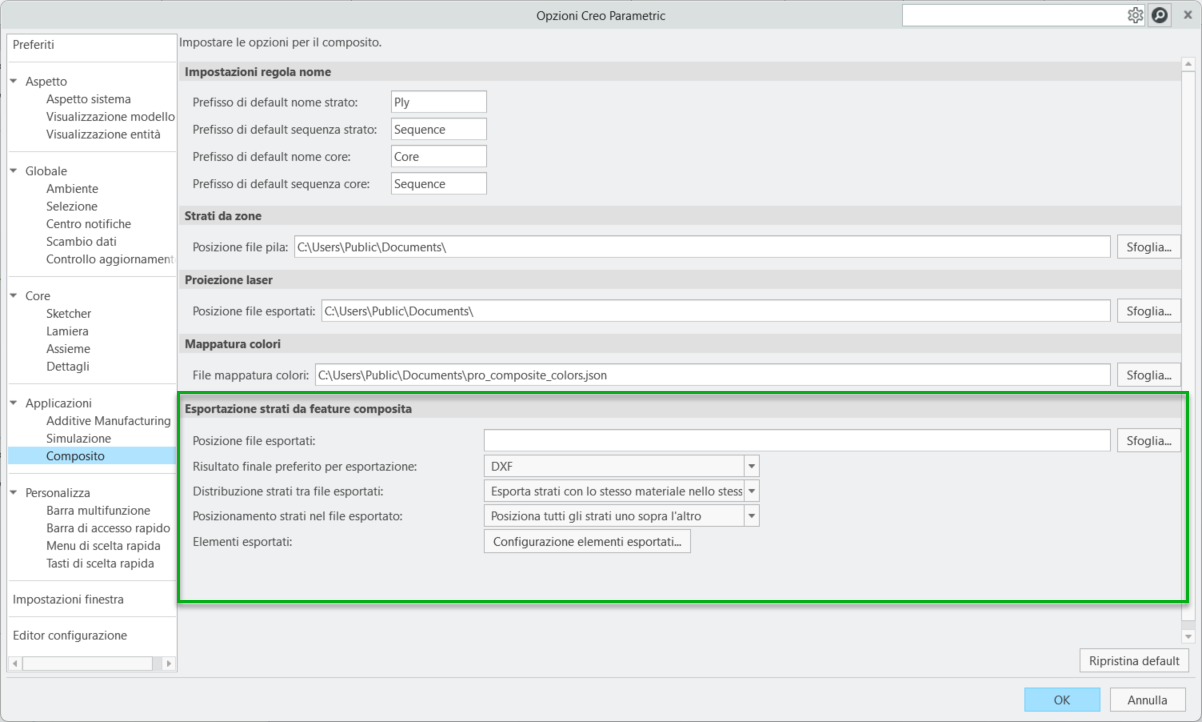

• È ora possibile impostare facilmente valori di default per la finestra di dialogo Impostazione esportazione (Export Setup).
1. Nella finestra di dialogo Opzioni Creo+ (Creo+ Options) fate clic su > .
2. In Esportazione strati da feature composita (Plies Export from Composite Feature) specificate i valori di default desiderati per la finestra di dialogo Impostazione esportazione (Export Setup).
3. Fate clic su OK per salvare le modifiche e chiudete la finestra di dialogo Opzioni Creo+ (Creo+ Options).
Vantaggi
Questi miglioramenti incrementano la produttività consentendo di eseguire le seguenti operazioni:
• Controllare le dimensioni delle etichette in modo più preciso
• Ridurre il numero di file di output per progetto esportando gli strati con lo stesso materiale in un singolo file
• Accedere alle impostazioni di esportazione di default in modo più semplice e intuitivo
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nuova opzione di configurazione: • export_plies_to_dxf_dwg_files separate*, separate_per_material, same. |
