エフェクティビティの管理
Windchill Aerospace & Defense の Configuration Items and Design Solutions のコンフィギュレーション管理には、コンフィギュレーションレベルでエフェクティビティを管理する機能が含まれます。これにより、特定のコンフィギュレーションアイテムに対して、設計解決策の適用対象となる製品レベルのシリアル番号を指定できます。
Windchill Aerospace & Defense の Configuration Items and Design Solutions のコンフィギュレーション管理手法では、本番環境でコンフィギュレーション管理機能を使用する前に、次の設定タスクが必要です。
 |
既成の部品サブタイプおよび変更管理オブジェクトを使用しない場合は、エフェクティビティコンテキスト用の部品を作成して変更ディレクティブのエフェクティビティプロパティを指定する前に、部品サブタイプと変更管理オブジェクトを作成し、適切な関連制約を定義する必要があります。
|
エフェクティビティコンテキスト用の部品の作成
コンフィギュレーションレベルのエフェクティビティ機能を有効にするには、エフェクティビティコンテキストを提供する部品 (通常は最終品目) が製品構造に含まれている必要があります。通常、この部品は製品構造のトップアセンブリです。エフェクティビティコンテキスト用の部品を作成するには、次の手順を実行します。
2. 「次へ」をクリックし、必要に応じて部品が最終品目であることを指定します。
3. その他のすべての必須フィールドに入力し、「エフェクティビティ」を指定して、「完了」をクリックします。変更ディレクティブのエフェクティビティコンテキストの部品番号を書き留めます。
|
|
既成の部品サブタイプを使用しない場合は、独自の上位レベルの部品サブタイプを作成して、部品に割り当てることができます。
|
変更ディレクティブのエフェクティビティプロパティの管理

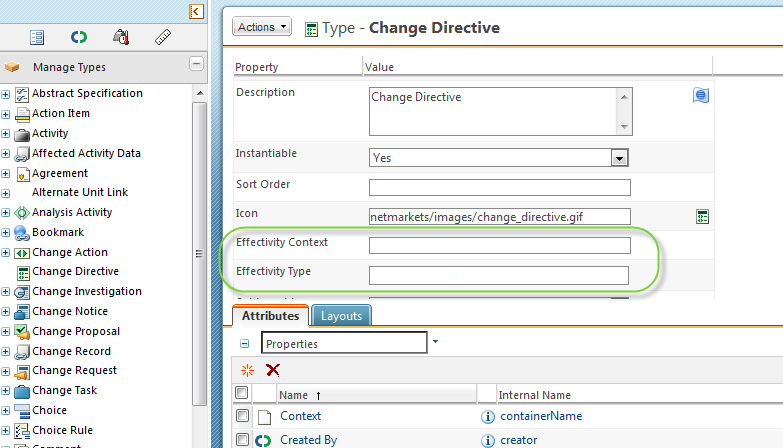

変更ディレクティブタイプには、指定する必要があるエフェクティビティプロパティが 2 つあります。これらの値は、「タイプおよび属性の管理」ユーティリティで管理されます。
• エフェクティビティのコンテキスト - 特定の変更ディレクティブタイプで使用されるエフェクティビティのコンテキストとして作成した部品 (通常は最終品目) の部品番号。指定された部品は、特定の変更ディレクティブに対してシステムによって生成されるエフェクティビティの範囲のコンテキストとして使用されます。詳細については、エフェクティビティの管理を参照してください。
• エフェクティビティタイプ - 変更ディレクティブに対して生成されるエフェクティビティの範囲のタイプ。この値を使用して、エフェクティビティの範囲に基づいて部品フィルタを指定できます。このテキストフィールドでは、カスタムフィルタタイプの内部名、番号記号 (#)、エフェクティビティタイプ属性の内部名の順に結合したフォーマットを使用する必要があります。たとえば、com.company.OurFilter#msn のようになります。
