3D-Modelle

Die Verarbeitung von 3D-Modell-Dateien und das Generieren von Modellzielen kann einige Minuten bis zu einigen Stunden dauern, je nach Größe und Komplexität des Modells.

3D-Modelle sind digitale Darstellungen physischer Objekte in Ihrer Umgebung.

Informationen zum Arbeiten mit 3D-Modellen und Modellzielen in Vuforia Editor finden Sie in den folgenden Themen:

• Empfehlungen für physikalische Objekte

• 3D-Editor-Fensterbereich

• Produktstatus erstellen

• Benutzerdefinierte Ansichtsposition für ein großes Objekt verfeinern

• Markierungen zu einem Modell in einem Schritt hinzufügen

• Teilesätze erstellen

• Verfahrensveröffentlichung und Modellziele

• Problembehandlung für 3D-Modell und Modellziel

Unterstützte Dateitypen

Formate für einzelne Datei:

Texturen werden für 3D-Modelle derzeit nicht unterstützt.

• .obj

• .stl

• .stp oder .step (AP203, AP214 und AP242; nur Geometrie)

• .jt (bis zu 10)

• .pvz

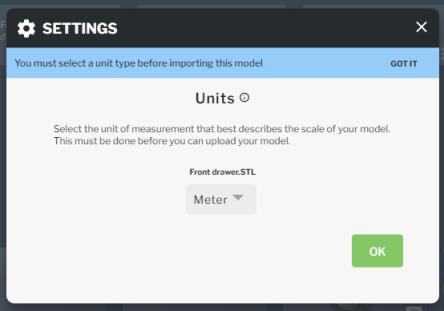

Für CAD-Dateiformate, die noch keine Einheit enthalten (z.B. .stl -und .obj -Dateien) muss eine Maßeinheit ausgewählt werden.

Wenn beim Hochladen eines 3D-Modells die falsche Einheit ausgewählt wird, kann dies zu Problemen mit Markierungen für Punkte von Interesse und dem Modell in Vuforia Vantage führen.

Formate für mehrere Dateien:

• CATIA v4 von 4.15 bis 4.24

• CATIA v5 von R7 bis R30 (v5-6R2020)

• CATIA v6 R2010x bis R2013x, R2015x, R2016X, v6 2020X

• SOLIDWORKS als Pack & Go (.zip -Dateien von 1999 bis 2019)

• Pro/ENGINEER, Creo von Pro/E 2000i bis Creo Parametric 6.0

• Creo 7.0

• NX UG15.0 bis NX12.0.2.9

• Solid Edge 10 bis 2019

Formate für mehrere Dateien müssen als .zip-Datei importiert werden, wobei der .zip-Dateiname mit dem Namen der obersten Baugruppe übereinstimmen muss.
