Acerca de los cortes transversales de tuberías rectangulares sólidas
El corte transversal de una tubería rectangular sólida debe seguir el sistema de coordenadas de ruteado si su trayectoria empieza con una de las siguientes funciones:
• Una función de punto inicial de tubería en un sistema de coordenadas seguido de una función de extensión de tubería con el mismo sistema de coordenadas.
• Una función de conexión que comienza con un sistema de coordenadas.

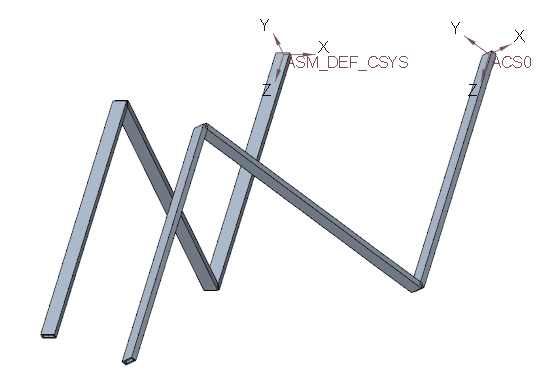

En la siguiente figura se muestran tuberías rectangulares sólidas con sus cortes transversales alineados con los sistemas de coordenadas de ruteado correspondientes.
Giro manual de tuberías rectangulares sólidas
Es posible girar manualmente una tubería rectangular sólida de las siguientes maneras:
• Edite la cota de ángulo de la función de sólido de tubería. Esta acción permite girar la pieza sólida relacionada.
• Edite el parámetro Angle definido en el material de tubería. Esta acción permite girar todos los sólidos que hacen referencia al material de tubería.
Actualización del modelo para alinear el corte transversal con el sistema de coordenadas de ruteado
Cuando el corte transversal de una tubería rectangular sólida no siga su sistema de coordenadas de ruteado, es necesario actualizar el modelo.

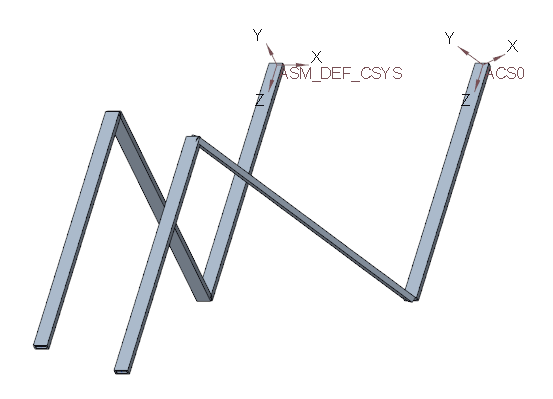

En la siguiente figura se muestra una tubería rectangular sólida con su corte transversal no alineado con su sistema de coordenadas de ruteado ACS0.
Cuando el corte transversal de una tubería rectangular sólida no esté alineado con su sistema de coordenadas de ruteado, se puede hacer lo siguiente:
1. Regenerar las funciones de ruteado mediante el reproductor del modelo o cualquier otra opción.
2. Recrear los sólidos de tubería.
