Ejemplo: Uso de diferentes métodos de desvío
En la ilustración siguiente se muestra la diferencia en la geometría de desvío creada mediante los métodos Normal a la superficie (Normal to Surface), Ajuste controlado (Controlled Fit) y Ajuste automático (Automatic Fit). En este ejemplo, el método Ajuste controlado (Controlled Fit) permite seleccionar el sistema de coordenadas para la traslación y restringir la traslación de la geometría de escalamiento a lo largo del eje y, de tal manera que el tejido resultante termine en el mismo nivel que el tejido original. Observe que el radio de curvatura resultante varía dependiendo del tipo de desvío utilizado.
Uso de métodos de desvío diferentes
1. Tejido original
2. Desvíos del tejido original
3. Mediante normal a superficie
4. Mediante ajuste controlado
5. Mediante ajuste automático
6. Mediante ajuste controlado
7. Mediante normal a superficie
8. Mediante ajuste automático
Recomendaciones para utilizar los métodos de desvío:
• Si Normal a la superficie (Normal to Surface) falla, utilice Ajuste automático (Automatic Fit). El método de ajuste automático calcula automáticamente las mejores direcciones para trasladar las superficies de tal manera que aparecen como las originales. Sin embargo, este método no garantiza un desvío uniforme normal de las superficies. Si los resultados de Ajuste automático (Automatic Fit) no son satisfactorios, utilice Ajuste controlado (Controlled Fit) para ayudar en los cálculos.
• Se recomienda utilizar Ajuste automático (Automatic Fit) y Ajuste controlado (Controlled Fit) solo con la geometría convexa. Estos métodos implican el escalado de la geometría. Para la geometría no convexa, la distancia de desvío puede variar, como se muestra en la figura siguiente.
Desvío de formas de superficies complejas
1. Superficie original
2. Superficie resultante utilizando ajuste automático
3. Superficie resultante utilizando normal a superficie
• Cuando se utiliza Ajuste automático (Automatic Fit) o Ajuste controlado (Controlled Fit) para crear un desvío, el sistema intenta que la distancia entre el tejido original y el de desvío no sea menor que el valor de entrada.
• La posición del sistema de coordenadas seleccionado cuando se utiliza Ajuste controlado (Controlled Fit) afecta a cómo se escala el tejido. En la imagen siguiente, el tejido de desvío se crea utilizando Ajuste controlado (Controlled Fit) con la traslación restringida a lo largo de los ejes X- e Y-. En la ilustración a, la escala es respecto al sistema de coordenadas CS0, mientras que en la ilustración b, es respecto al sistema de coordenadas CS3. Debe tenerse en cuenta que la posición del sistema de coordinadas determina qué aristas se mantienen coplanares.
◦ a. Desvío creado utilizando el sistema CS0
1. Tejido original
2. Tejido de desvío
1. En los vértices coplanares, no se permite la traslación a lo largo del eje X
2. Tejido original
3. En los vértices coplanares, no se permite la traslación a lo largo del eje Y
Las aristas y los vértices en el plano que pasa a través del origen del sistema de coordenadas CS0 (planos YZ y ZX, respectivamente) permanecen fijos. Esto se debe a que no se permite la traslación a lo largo de los ejes X- e Y-.

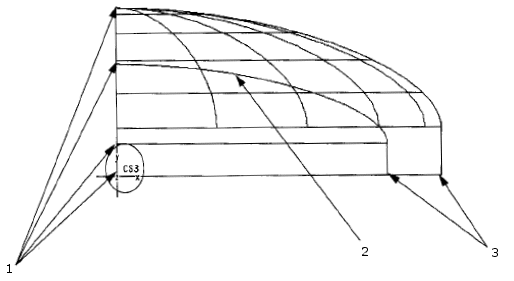

◦ b. Desvío creado utilizando el sistema CS3
1. En los vértices coplanares, no se permite la traslación a lo largo del eje X
2. Tejido original
3. En los vértices coplanares, no se permite la traslación a lo largo del eje Y
Las aristas y los vértices en el plano que pasa a través del origen del sistema de coordenadas CS3 (planos YZ y ZX, respectivamente) permanecen fijos. Esto se debe a que no se permite la traslación a lo largo de los ejes X- e Y-.
