Datums definidos pelo usuário
O GD&T Advisor suporta diretamente o estabelecimento de um eixo de datum ou plano de datum a partir de alvos de datum. No entanto, esses alvos são limitados a alvos de ponto ou linha (consulte Datums a partir de alvos). Para casos que não são suportados diretamente (por exemplo, alvos de área, alvos de equalização, etc.), você pode usar datums definidos pelo usuário.
Com um datum definido pelo usuário, você pode associar um plano de datum ou um eixo de datum a um elemento no GD&T Advisor e, em seguida, definir os alvos no Creo conforme necessário.
Os exemplos a seguir descrevem alguns usos comuns dos datums definidos pelo usuário.
Estabelecendo um plano de datum a partir de 3 alvos de área
Os alvos de área geralmente são usados para estabelecer planos de datum. Você pode usar o processo descrito aqui para estabelecer um plano de datum a partir de 3 alvos de área circular.
1. Crie um plano de datum do Creo que seja paralelo (ou coplanar) à superfície planar.
2. No Creo, crie pontos de datum nos locais alvo das superfícies planares.
1. Alvos de área esboçada
2. Plano de datum
3. No GD&T Advisor, clique em
(elemento de tolerância) na faixa de opções e selecione a superfície planar.
(elemento de tolerância) na faixa de opções e selecione a superfície planar.a. No painel de instrumentos Adicionar Elemento, marque a caixa de seleção Datum a Partir de Alvos (consulte Propriedades do elemento de datum).
b. Abra o painel deslizante de Alvos no painel de instrumentos (consulte Painel deslizante de alvos).
i. Selecione o Plano definido pelo usuário no menu Seletor de tipo.
ii. Clique no botão de seletor de plano.
iii. Selecione o plano de datum no modelo do Creo.
c. Clique em
(Aceitar e fechar) no painel de instrumentos.
(Aceitar e fechar) no painel de instrumentos.A superfície planar 1 será adicionada ao modelo, junto com o datum planar A, um plano de datum definido pelo usuário. A árvore do Advisor exibe esta mensagem: 'Um datum definido pelo usuário requer alvos de datum'. É necessário definir os alvos para o plano de datum. Clique duas vezes na mensagem para obter mais informações.
4. Use a funcionalidade do Creo para criar os alvos de datum na faixa de opções Anotar:
a. Selecione um plano de anotação adequado.
b. Selecione o botão Alvo de Datum. Selecione um ponto de datum na superfície do elemento e clique no botão do meio do mouse para colocar a anotação de alvo de datum.
c. No painel de instrumentos de Alvo de Datum:
a. Selecione o Círculo para a área de alvo
b. Especifique o valor de diâmetro para a área de alvo
c. Especifique a referência de datum e o índice relevante (por exemplo, A1)
d. Repita os passos 4a-4d para os outros dois alvos.
Observe que, depois de completar esse processo, a mensagem 'Um datum definido pelo usuário requer alvos de datum' continuará sendo exibida para o datum até que o aplicativo realize a próxima atualização de modelo, conforme descrito em UI e fluxo de trabalho.
Ao usar datums definidos pelo usuário, lembre-se de que cabe a você certificar-se de que seguir as regras estabelecidas nos padrões de tolerância. O GD&T Advisor não realiza testes para garantir que você tenha estabelecido e referenciado corretamente o datum definido pelo usuário. Considere o seguinte:
• Você deve referenciar um datum a partir de alvos com um quadro de referência de datum totalmente restrito para restringir completamente os locais dos alvos de datum.
• Você precisa criar dimensões básicas de localização a partir do quadro de referência de datum totalmente restrito para cada um dos alvos de datum.
Consulte o padrão de tolerância aplicável para obter mais informações sobre alvos de datum.
Estabelecendo um plano de datum a partir dos alvos de equalização

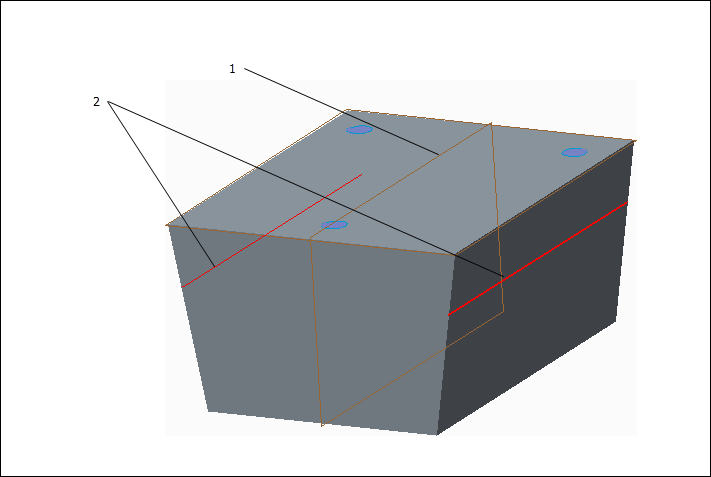

Os alvos de datum de equalização geralmente são usados para estabelecer um plano de datum que é centralizado no elemento associado aos alvos. No modelo ilustrado abaixo, o plano de datum central pode ser estabelecido com os alvos de linha de equalização indicados.
1. Plano de datum
2. Equalizando targets
O processo para estabelecer esse plano de datum no GD&T Advisor é muito semelhante ao processo descrito acima. Considere o seguinte ao incluir o plano de datum no modelo:
• Todos os alvos de datum usados para estabelecer um datum devem ser associados ao mesmo elemento. Nesse caso, você deve incluir as duas superfícies planares na definição do elemento (um elemento de placa cônica).
• Selecione o tipo de símbolo de alvo de datum aplicável no Creo. Nesse caso, você deve usar a opção de área de alvo Nenhuma.
• Neste exemplo, o plano de datum é a referência secundária do quadro de referência de datum predominante. O plano de datum deve ser perpendicular ao plano primário.
• Você deve referenciar um datum a partir dos alvos com um quadro de referência de datum totalmente restrito para restringir completamente os locais dos alvos de datum.
• Você precisa criar dimensões básicas de localização a partir do quadro de referência de datum totalmente restrito para cada um dos alvos de datum.
Consulte o padrão de tolerância aplicável para obter mais informações sobre alvos de datum.
