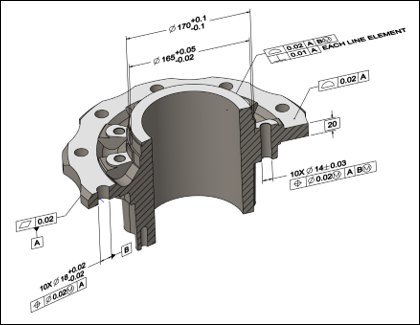

Na definição com base no modelo (MBD), é possível criar e gerenciar anotações diretamente no contexto de modelos 3D. Anote totalmente os seus modelos 3D de modo que eles possam ser usados diretamente por funções downstream, como manufatura e inspeção, eliminando a necessidade de desenhos 2D detalhados como entregas de engenharia.

Use a Ajuda para obter informações sobre como criar e gerenciar elementos de anotação e anotações de modelo especial, como dimensões, tolerâncias geométricas (GTOLs), símbolos e notas para documentar o design e os requisitos da manufatura. A ajuda também mostra como criar elementos de anotação para reutilizar as dimensões que guiam as geometrias do modelo. Você aprenderá a manipular a orientação e a posição das anotações e a organizar a exibição das anotações usando estados de combinação.
