Painel de instrumentos do elemento de tolerância — Propriedades do elemento

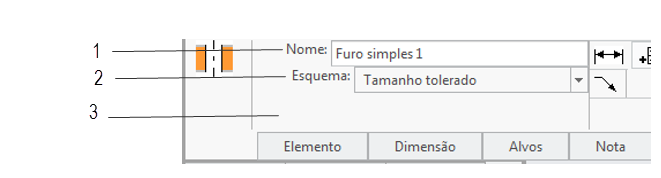

Propriedades do elemento
1. Nome do elemento
◦ O nome do elemento é um nome especificado pelo usuário para um elemento.
2. Opção de esquema
◦ A opção do esquema para restringir o elemento.
3. Opção de rebaixo de furo (não exibida na figura aqui).
◦ A opção de rebaixo de furo especifica como a opção de rebaixo de furo é restrita. Veja Opções de rebaixo de furo (ASME) ou Opções de rebaixo de furo (ISO) para obter mais informações. Esta opção está disponível somente para o elemento de múltiplos furos que incluem uma opção de rebaixo de furo.
Regras de nomenclatura de elemento
Cada elemento é atribuído com um nome default do formulário "Feature_Type #" (por exemplo, "Superfície planar 2"). Fornecer um nome mais descritivo para cada elemento resultará em uma árvore de elemento muito mais fácil de gerenciar, especialmente para peças complexas que têm um grande número de elementos funcionais.
Os nomes de elementos funcionais no GD&T Advisor estão sujeitos às regras a seguir:
1. O nome do elemento deve ser exclusivo (por exemplo, sem nomes duplicados e não podem ter o mesmo nome de um elemento Creo).
2. O nome do elemento pode conter letras maiúsculas e minúsculas, números e espaço, sublinhados e caracteres de hífen (" ", "_" e "-"). Outros caracteres não são permitidos.
Opções de esquema
Elementos de tamanho e Superfície planar suportam múltiplas opções de esquema. Para esses elementos, você verá uma caixa de combinação 'Esquema' no painel de instrumentos que inclui todos os esquemas disponíveis para esse elemento. Quando você adicionar um elemento de tamanho (por exemplo, furo, eixo, cônico furo, etc.), o aplicativo inspecionará o modelo do CAD em busca das dimensões paramétricas associadas ao elemento e selecionará automaticamente um esquema que corresponda a essas dimensões. Você pode selecionar um esquema alternativo na caixa de combinação, nesse caso, você poderá selecionar manualmente as dimensões requeridas no modelo CAD. Veja Painel deslizante de dimensão e Opções de esquema para elementos de superfície planar (ASME) ou Opções de esquema para elementos de superfície planar (ISO) para obter mais informações.
