Editar/Redefinir elemento

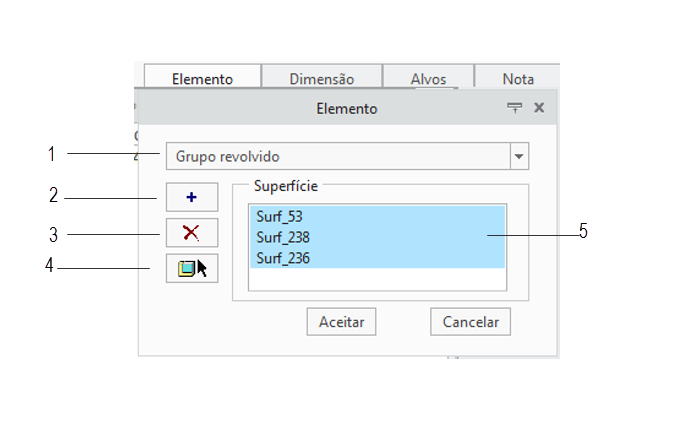

1. Tipo de elemento — Mostra o tipo de elemento.
2. Botão Adicionar superfície — Adicione uma ou mais superfícies ao elemento selecionando do modelo CAD.
3. Botão Remover superfície — Remova a superfície selecionada na lista de superfície do elemento.
4. Botão Redefinir — Redefina o elemento selecionando superfícies do modelo CAD.
5. Lista de superfície — Lista todas as superfícies de CAD que são referenciadas pelo elemento.
A lista de superfície mostra uma lista de todas as superfícies que são referenciadas pelo elemento. Ao clicar em um item na lista, a superfície correspondente é destacada no modelo CAD.
Lembre-se de que adicionar ou remover superfícies em um elemento pode mudar o tipo de elemento (consulte Descrições de elemento) e pode afetar os símbolos de característica geométrica aplicáveis para esse elemento. Por exemplo, suponhamos que você tenha um elemento de grupo revolvido restringido com excentricidade circular. Se você adicionar uma superfície, o tipo de elemento pode mudar para o grupo geral (dependendo do tipo e orientação de superfície). Como a excentricidade circular não pode ser aplicada a um elemento de grupo geral, o símbolo de característica geométrica já não será aplicado no elemento, resultando em uma mensagem de erro do Advisor.
As regras a seguir se aplicam ao editar as referências de geometria de um elemento:
• Para elementos de múltiplas superfícies (não tamanho):
◦ Não é possível editar os subelementos separadamente.
◦ Não é possível editar as referências de geometria do elemento principal se qualquer um dos subelementos forem definidos como um elemento de datum.
◦ Ao editar o elemento principal:
▪ Todas as tolerâncias geométricas aplicadas aos subelementos são apagadas e todas as dimensões de tamanho são redefinidas para as tolerâncias default.
▪ O elemento resultante pode ter um número diferente dos graus de variação do elemento original.
• Elementos de múltiplas superfície de tamanho:
◦ Não é possível editar os subelementos separadamente.
• Elementos que fazem parte de um padrão não podem ser editados.
• Para um elemento que foi definido como um elemento de datum:
◦ O elemento resultante tem um tipo de datum semelhante (por exemplo, planar ou axial) como o elemento original (por exemplo, um furo pode não ser redefinido para ser uma superfície planar se o furo for definido como um elemento de datum).
