ボディとサーフェスのオフセット
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所:
• ジェネレーティブデザインアプリケーションで、
「保持サーフェス」(Preserved Surfaces) をクリックします。「保持サーフェス」(Preserved Surfaces) ダイアログボックスが開きます。
「保持サーフェス」(Preserved Surfaces) をクリックします。「保持サーフェス」(Preserved Surfaces) ダイアログボックスが開きます。
• ジェネレーティブデザインアプリケーションで、
「除外ジオメトリ」(Excluded Geometry) をクリックします。「除外ジオメトリ」(Excluded Geometry) ダイアログボックスが開きます。
「除外ジオメトリ」(Excluded Geometry) をクリックします。「除外ジオメトリ」(Excluded Geometry) ダイアログボックスが開きます。
• ジェネレーティブデザインアプリケーションで、

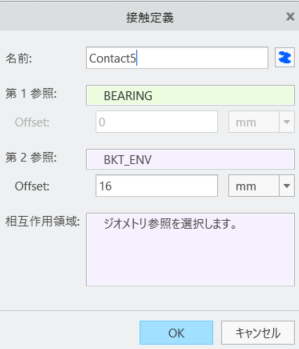

「接触」(Contact) をクリックします。「接触定義」(Contact Definition) ダイアログボックスが開きます。
「接触」(Contact) をクリックします。「接触定義」(Contact Definition) ダイアログボックスが開きます。
ビデオ
説明
ジェネレーティブデザインでボディとサーフェスにローリングボールオフセットを追加できるようになりました。
以下のタイプのオフセットがサポートされています。
• 保持サーフェス - 開始ジオメトリのサーフェスをオフセットして保持ジオメトリを作成できます。このようなサーフェスを保持サーフェスと呼びます。作成された保持ジオメトリは最適化の際に影響を受けません。
• 除外されたボディによるクリアランスオフセット - 除外されたボディの周囲にオフセットを追加して除外ジオメトリを作成できます。このオフセットにより、除外されたボディと最適化されたジオメトリの間にクリアランスが作成されます。このオフセットの追加は任意です。
• 接触オフセット - 結合しているボディの周囲にオフセットを追加してオフセット保持領域を作成できます。相互作用領域を選択することで、接触を制限できます。

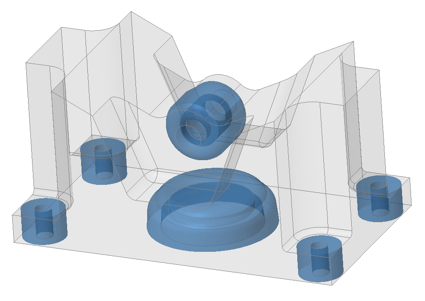

次の図は、保持サーフェスのオフセットを示しています。

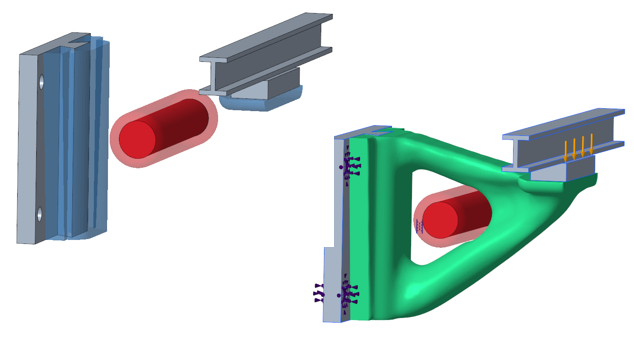

次の図は、除外ジオメトリと接触のオフセットを示しています。
利点
この機能強化により、ボディを作成する必要がなくなって時間を節約でき、使いやすい方法でオフセットを作成できるようになります。これにより、後でジェネレーティブデザインをアセンブリモードで使用できます。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
