ハイブリッドボディの面積と体積の測定
Creo Parametric 12.4.0.0
ユーザーインタフェースの場所:
1. 以下のいずれかを実行します。
◦ > > の順にクリックします。
◦ > > の順にクリックします。
2. ジェネレーティブハイブリッドボディを選択します。
ビデオ
説明

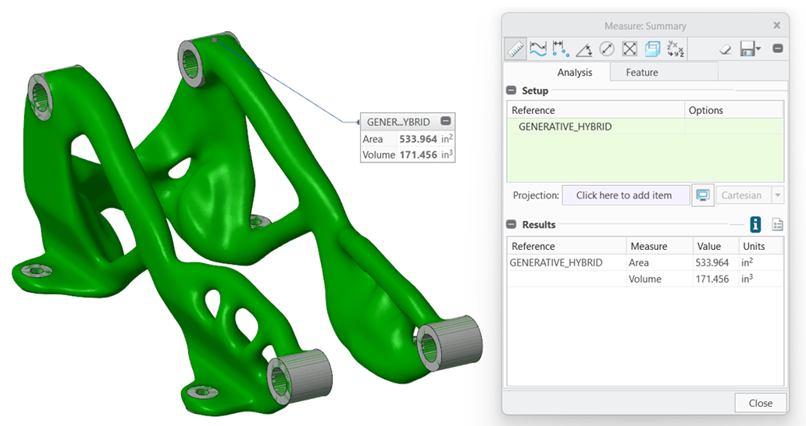

Generative_Hybrid ボディの表面積と体積を測定できるようになりました。このボディは、Creo のその他のボディと同様に選択可能です。
1 つまたは複数のハイブリッドボディとともに追加参照を選択できます。ボディの投影面積を計算することもできます。
以前は、Generative_Hybrid ボディの表面積と体積を取り込むことはできませんでした。
利点
この機能強化により、ジェネレーティブボディの解析フィーチャーが改善されます。この機能は、下流で追加の決定を行う際に解析量を利用します。
追加情報
ヒント: | なし。 |
制限事項: | ハイブリッドボディの片側体積の計算はサポートされていません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
