設計スペースは最適化に含まれるボディを定義します。これには以下の定義が含まれます。

ボディを開始ジオメトリとして指定することが、ジェネレーティブ検討を定義する最初のステップです。これはボリュームの範囲を理解するのに役立ちます。作成する設計のボリュームを表すボディを選択します。最終設計は開始ジオメトリの内側に含まれます。開始ジオメトリとして指定するボディは 1 つだけです。開始ジオメトリとして指定したボディは、内側に含まれるボディがよく見えるように半透明になります。

最適化の際に特定のボディが影響を受けないようにするには、それらを保持ボディとして指定します。これらのボディは生成された設計に含まれますが、ジオメトリは変わりません。保持ボディとして指定されたボディは互いに交差したり接触したりすることはできません。交差したり接触したりする場合は、これらのボディをマージする必要があります。保持ボディは開始ジオメトリボリュームの内側に完全に収まっていなければなりません。保持ボディはアクティブな設計基準におけるアクティブな材料と同じ材料であるものとします。保持ボディのサーフェス上の荷重と拘束条件を参照できます。保持ボディとして指定されているボディは青色で表示されます。保持ボディは、ジェネレーティブツリーの「保持ジオメトリ」(Preserved Geometry) ノードの下に表示されます。

開始ジオメトリのサーフェスをオフセットすることによって保持ジオメトリを作成することもできます。このようなサーフェスを保持サーフェスと呼びます。これらを作成するには、保持するサーフェスを選択し、オフセットを指定します。ローリングボールオフセットは、これらサーフェスの周囲の開始ジオメトリの内側に作成されます。オフセットは、青色で、ジェネレーティブツリーの「保持ジオメトリ」(Preserved Geometry) ノードの下に表示されます。

除外ジオメトリとして指定されたボディは、最終的に生成された設計では、材料がない空のボリュームとして表されます。除外するボディを指定する際、それらの周囲にローリングボールオフセットを作成することもできます。このオフセットにより、除外されたボディと最適化されたジオメトリの間にクリアランスが作成されます。これらのボディは、それらの周囲では解が得られているがそれらのジオメトリ内では解が得られていないので、障害物として機能します。生成された設計には、除外ジオメトリのプロファイルに基づいたボイドが含まれています。除外ジオメトリは、開始ジオメトリの内側にあるか交差している必要があります。

除外ジオメトリとして指定されているボディに荷重と拘束条件を適用することはできません。除外ジオメトリの定義はオプションです。除外ジオメトリとして指定されているボディは赤色で表示されます。

モデルには、開始ジオメトリまたはその他の未指定ボディと接触する可能性がある、未指定ボディが含まれていることがあります。これらのボディのサーフェスには荷重と拘束条件を適用でき、結合タイプで接触しているほかのボディに荷重と拘束条件を転送できます。未指定ボディは生成された設計に影響しますが、最終設計には含まれません。

未指定ボディが開始ジオメトリに結合されている場合は、未指定ボディの周囲に保持ジオメトリを作成することをお勧めします。オフセットを指定して、未指定ボディの周囲の開始ジオメトリの内側に保持ジオメトリを作成します。

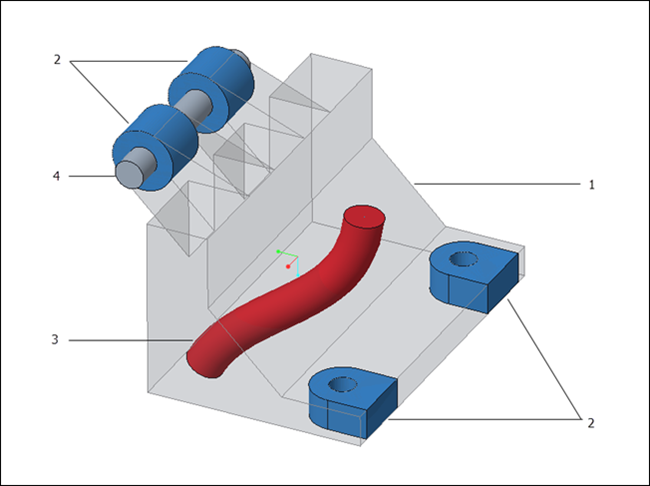

次の図は、開始ジオメトリ、保持ジオメトリ、除外ジオメトリ、および未指定ボディを示しています。

以下のいずれかを実行します。

指定したボディが部分的に透明になります。

以下のいずれかを実行します。

保持されるボディは青色で表示されます。

保持ジオメトリは青色で表示されます。

除外されるボディは赤色で表示されます。

「ジェネレーティブツリー」(Generative Tree) で「設計スペース」(Design Spaces) の下のノードを展開すると、開始ジオメトリ、保持ジオメトリ、除外ジオメトリとして指定されているボディが表示されます。

ジェネレーティブツリーでボディまたはサーフェスを右クリックし、「除去」(Remove) をクリックします。
