Nouvelles méthodes de sélection des plis
Creo+
Emplacement dans l'interface utilisateur : dans l'environnement Composite (Composite), procédez de l'une des façons suivantes :
• Cliquez sur
Plis de transition (Transition Plies). L'onglet Plis de transition (Transition Plies) s'affiche. Sous Type de transition (Transition Type), sélectionnez
Contour (Profile) ou
Personnalisé (Custom).
Plis de transition (Transition Plies). L'onglet Plis de transition (Transition Plies) s'affiche. Sous Type de transition (Transition Type), sélectionnez Contour (Profile) ou Personnalisé (Custom).• Cliquez sur >
Ajuster le pli (Trim Ply). L'onglet Ajuster/Etendre le pli (Trim/Extend Ply) s'affiche. Sous Méthode (Method), sélectionnez
Par référence (By Reference).
Ajuster le pli (Trim Ply). L'onglet Ajuster/Etendre le pli (Trim/Extend Ply) s'affiche. Sous Méthode (Method), sélectionnez Par référence (By Reference).• Cliquez sur
Episser les plis (Splice Plies).
Episser les plis (Splice Plies).• Cliquez sur >
Enlever le pli (Remove Ply).
Enlever le pli (Remove Ply).Description
Vous disposez désormais de méthodes supplémentaires pour sélectionner plusieurs objets stratifiés lors de l'exécution d'actions telles qu'épisser des plis, appliquer des transitions à des plis, ajuster par référence ou enlever un pli.
Vous pouvez utiliser la sélection de rectangle comme suit :
• Pour sélectionner tous les objets stratifiés inclus dans la zone de sélection, cliquez et faites glisser le pointeur de la souris de gauche à droite.
• Pour sélectionner les objets stratifiés intersectés par la zone de sélection ou inclus dans cette zone, cliquez et faites glisser le pointeur de la souris de droite à gauche.
Vous pouvez utiliser l'option Ajouter des plis intersectés (Add Intersected Plies) comme suit :

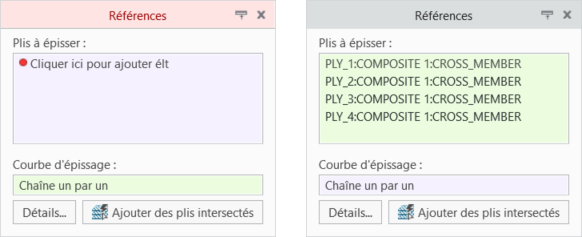

• Lorsque vous utilisez l'action Episser les plis (Splice Plies), sélectionnez la courbe d'épissage, puis cliquez sur Ajouter des plis intersectés (Add Intersected Plies) pour inclure tous les objets stratifiés qui intersectent la courbe sélectionnée.

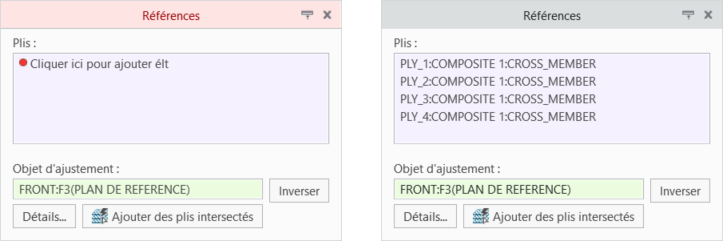

• Lorsque vous utilisez l'action d'ajustement Par référence (By Reference), sélectionnez l'objet d'ajustement, puis cliquez sur Ajouter des plis intersectés (Add Intersected Plies) pour inclure tous les objets stratifiés qui intersectent l'objet sélectionné.
Avantages
Ces améliorations vous permettent de sélectionner facilement plusieurs objets stratifiés à la fois, ce qui réduit les efforts manuels et favorise la productivité.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
