Améliorations apportées à l'exportation de mise à plat
Creo+
Emplacement dans l'interface utilisateur : dans l'environnement Composite (Composite), cliquez sur >
Exporter la mise à plat (Export Flat Pattern).
Exporter la mise à plat (Export Flat Pattern).Description
Les améliorations suivantes ont été apportées à la procédure d'exportation de mise à plat :

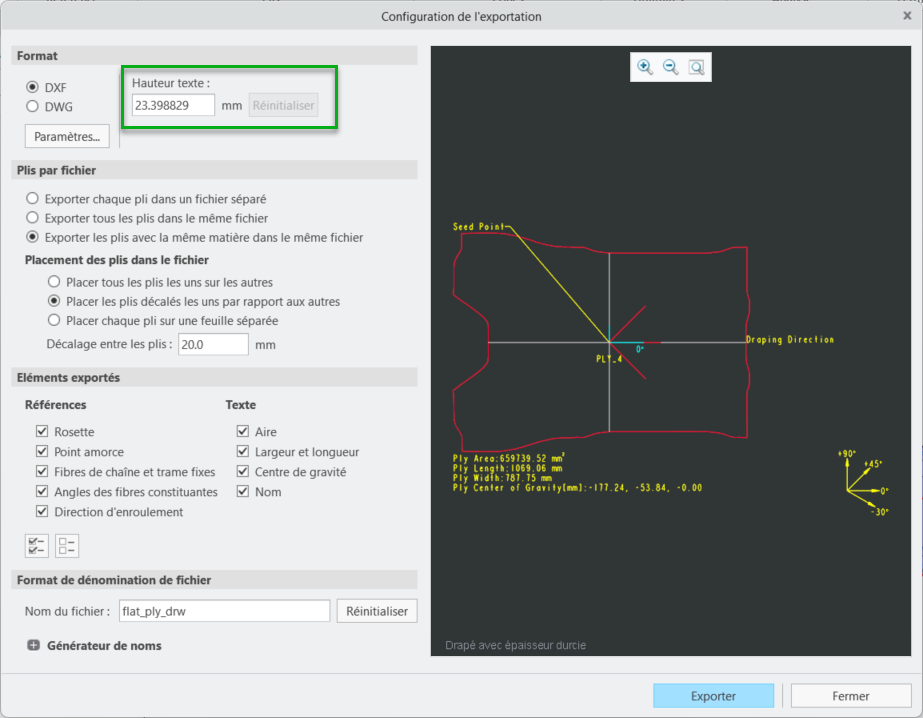

• Vous pouvez désormais ajuster la hauteur du texte des annotations directement dans la boîte de dialogue Configuration de l'exportation (Export Setup). Cela vous permet de redimensionner les étiquettes, telles que les noms de pli, pour qu'elles s'adaptent aux formes des plis plus petits.

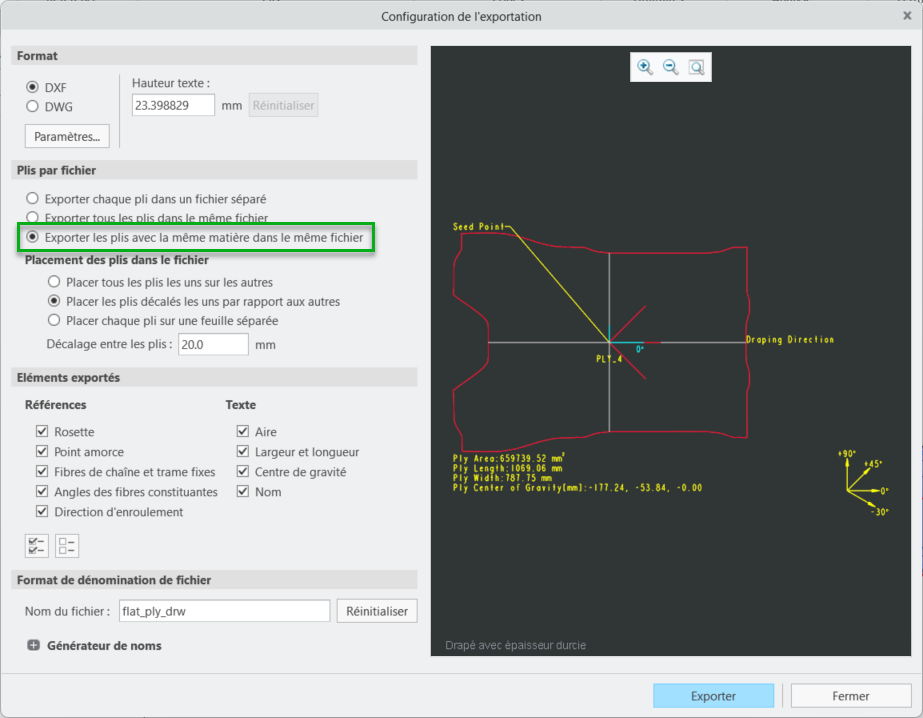

• Vous pouvez désormais exporter les plis qui utilisent la même matière dans un seul fichier. Cela réduit le nombre de fichiers de sortie par conception et simplifie l'intégration avec les outils d'imbrication et de coupe.
• Vous pouvez désormais facilement définir les valeurs par défaut de la boîte de dialogue Configuration de l'exportation (Export Setup).

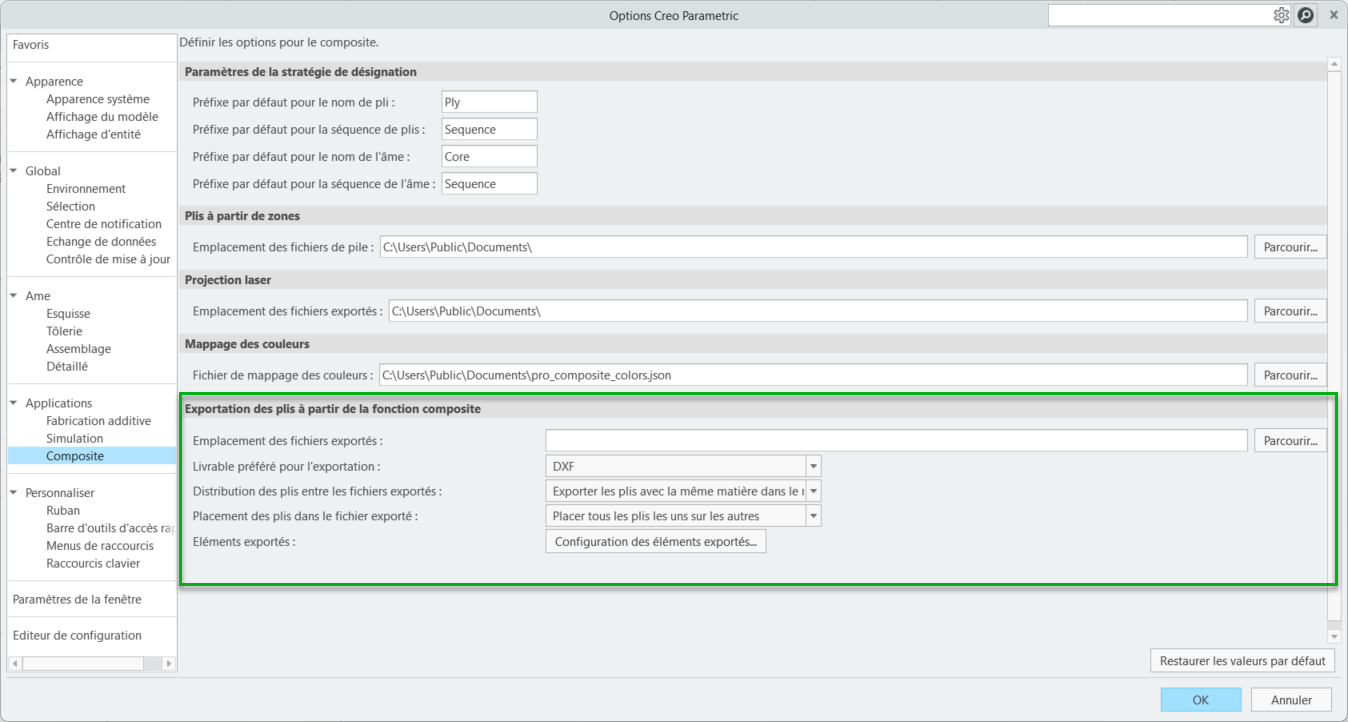

1. Dans la boîte de dialogue Options Creo+ (Creo+ Options), cliquez sur > .
2. Sous Exportation des plis à partir de la fonction composite (Plies Export from Composite Feature), spécifiez les valeurs par défaut souhaitées pour la boîte de dialogue Configuration de l'exportation (Export Setup).
3. Cliquez sur OK (OK) pour enregistrer les modifications et fermer la boîte de dialogue Options Creo+ (Creo+ Options).
Avantages
Ces améliorations favorisent la productivité pour les raisons suivantes :
• contrôle plus précis de la taille des étiquettes ;
• réduction du nombre de fichiers de sortie par conception lorsque les plis avec la même matière sont exportés dans un même fichier ;
• accès plus simple et intuitif aux paramètres d'exportation par défaut.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Nouvelle option de configuration : • export_plies_to_dxf_dwg_files separate*, separate_per_material, same. |
