Автоматическое создание локализованных операций и производственных ведомостей материалов
Создание локализованных операций и производственных ведомостей материалов
Локализованные операции можно создавать в технологическом процессе в компоновке завода, назначая детали зоне или рабочему месту. Дополнительные сведения о компоновке завода см. в разделе Открытие производственных структур, связанных с планом маршрутизации.
Перед началом работы убедитесь, что родительская структура открыта в компоновке завода. Чтобы создать локализованную операцию, используйте один из следующих способов.
• Перетащите деталь из окна выбора дерева в зону или на рабочее место на вкладке План маршрутизации.
• Скопируйте деталь в окне выбора дерева и вставьте ее в зону или на рабочее место на вкладке План маршрутизации.
Производственная ведомость материалов и операция генерируются автоматически. Операция локализуется для завода, а деталь назначается операции. В правом верхнем углу окна появится сообщение "Дочерние данные созданы успешно". Могут отображаться предупреждения или сообщения об ошибках, если таковые есть.
Назначение деталей локализованным операциям
Чтобы назначить деталь локализованной операции, используйте один из следующих методов.
• Перетащите деталь из окна выбора дерева в таблицу Локализованные операции на вкладке План маршрутизации.
• Скопируйте деталь из окна выбора дерева и вставьте ее в таблицу Локализованные операции на вкладке План маршрутизации.
Будет автоматически создана производственная ведомость материалов, а деталь будет назначена выбранной операции.
В средстве визуализации окна выбора 3D-дерева назначенные детали скрыты, в то время как на вкладке Визуализация они отображаются.
Проверка статуса назначения маршрутизации
Можно просматривать статус назначения деталей, назначенных локализованным операциям, используя действие показа статуса назначения детали
на панели инструментов окна выбора дерева. Статус отображается в столбце Статус назначения маршрутизации, который недоступен в стандартной версии. Чтобы отобразить этот столбец, можно настроить текущее представление или создать новое представление с помощью действия Управление представлениями структуры. Дополнительные сведения см. в разделе Настройка табличных представлений.
на панели инструментов окна выбора дерева. Статус отображается в столбце Статус назначения маршрутизации, который недоступен в стандартной версии. Чтобы отобразить этот столбец, можно настроить текущее представление или создать новое представление с помощью действия Управление представлениями структуры. Дополнительные сведения см. в разделе Настройка табличных представлений.

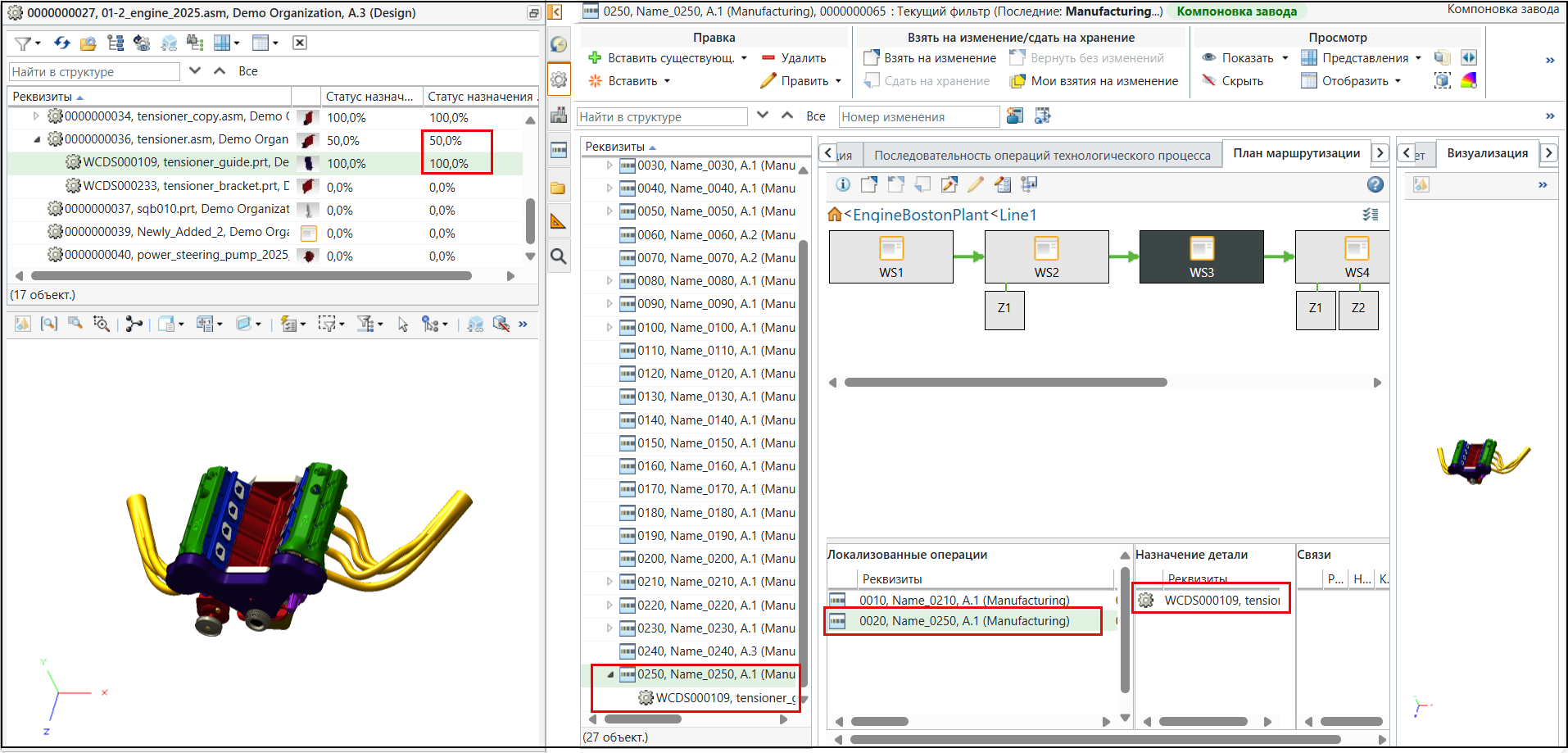

В приведенном выше примере для tensioner_guide назначается WS3. Создается одна локализованная операция Name_0250, которой назначается деталь. Поскольку одна из двух деталей назначена локализованной операции, в столбце Статус назначения маршрутизации отображается "50%" для ее родительской детали tensioner.
Обновление дочерней структуры

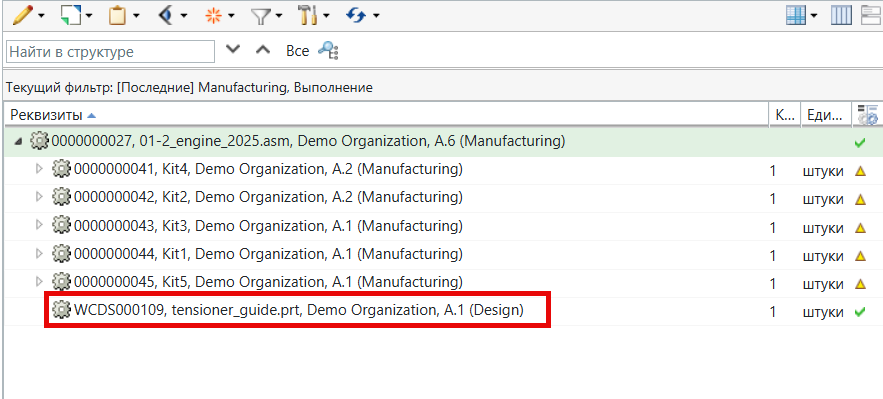

В корневой узел дочерней структуры добавляется tensioner_guide.
Можно указать правила, которые должны применяться при преобразовании родительских деталей в дочернюю структуру. Дополнительные сведения см. в разделе Генерирование дочерней структуры.
Ключевые моменты
• Деталь можно перетащить или скопировать на рабочее место или в зону, расположенную под рабочим местом, только один раз.
• Локализованная операция отображается погашенной в структуре дерева технологического процесса.
• Отображением назначенных деталей можно управлять с помощью диалогового окна > из набора действий Просмотр. Дополнительные сведения см. в разделе Определение вида назначенных деталей
• Если щелкнуть рабочее место или зону, то связанные локализованные операции отображаются в таблице Локализованные операции в нижней части вкладки План маршрутизации.
• Если щелкнуть локализованную операцию в таблице, отображаются назначенная деталь и ее связи. Дополнительные сведения см. в разделе Действия для локализованных операций.
• При назначении или переназначении детали для деталей с существующим статусом назначения маршрутизации в столбце Статус назначения маршрутизации появляется значок устаревания. Щелкните действие показа статуса назначения детали , чтобы отобразить обновленный статус.
, чтобы отобразить обновленный статус.• Действие показа статуса назначения детали не вычисляет статус назначения маршрутизации в браузере технологического процесса. В столбце Статус назначения маршрутизации браузера технологического процесса отображается значение "0" (ноль).
не вычисляет статус назначения маршрутизации в браузере технологического процесса. В столбце Статус назначения маршрутизации браузера технологического процесса отображается значение "0" (ноль).
