대량 mBOM에서 사용되는 용어
다음은 대량 mBOM 기능과 관련된 용어입니다.
|
용어
|
정의
|
|---|---|
|
일반 eBOM
|
일반 eBOM은 특정 제품의 모든 파생에 대한 전체 BOM을 포함하는 구조입니다. 일반 eBOM에는 모든 파생의 모든 요소가 포함됩니다. 즉, 일반 eBOM에서 파생이 추출됩니다.
자세한 내용은 다음 항목을 참조하십시오.
|
|
일반 mBOM
|
일반 mBOM은 표준 MPMLink 구조 변환 작업을 사용하여 일반 eBOM에서 작성됩니다. 예를 들어, 새 다운스트림 분기입니다.  대량 다운스트림 BOM 생성 작업을 사용할 때 시스템에서는 일반 mBOM을 템플릿으로 사용하여 파생 대량 mBOM을 생성합니다. 즉, 시스템에서는 일반 mBOM 구조를 참조해 파생 질량 mBOM을 생성합니다.자세한 내용은 다음 자습서를 참조하십시오. |
|
파생 eBOM 또는 E-파생
|
• 파생 eBOM 또는 E-파생은 파생 사양을 사용하여 일반 eBOM에서 추출되거나 생성되는 파생 중 하나입니다.
• 파생 eBOM은 특정 파생 사양에 대한 BOM입니다. 파생 사양에 있는 특정 규칙을 사용하여 추출됩니다. • 대량 다운스트림 BOM 생성 작업을 사용할 때 시스템에서는 파생 mBOM을 참조로 사용하여 파생 대량 mBOM을 생성합니다. |
|
파생 mBOM 또는 M-파생
|
파생 mBOM 또는 M-파생은 일반 mBOM의 서브셋입니다. 일반 mBOM에서 추출되거나 생성됩니다.
파생 mBOM 또는 M-파생은 일반 mBOM의 서브셋입니다. 일반 mBOM에서 생성됩니다. 시스템에서는 (파생 eBOM의) 일반 mBOM을 변환하여 파생 mBOM을 작성합니다.
|
|

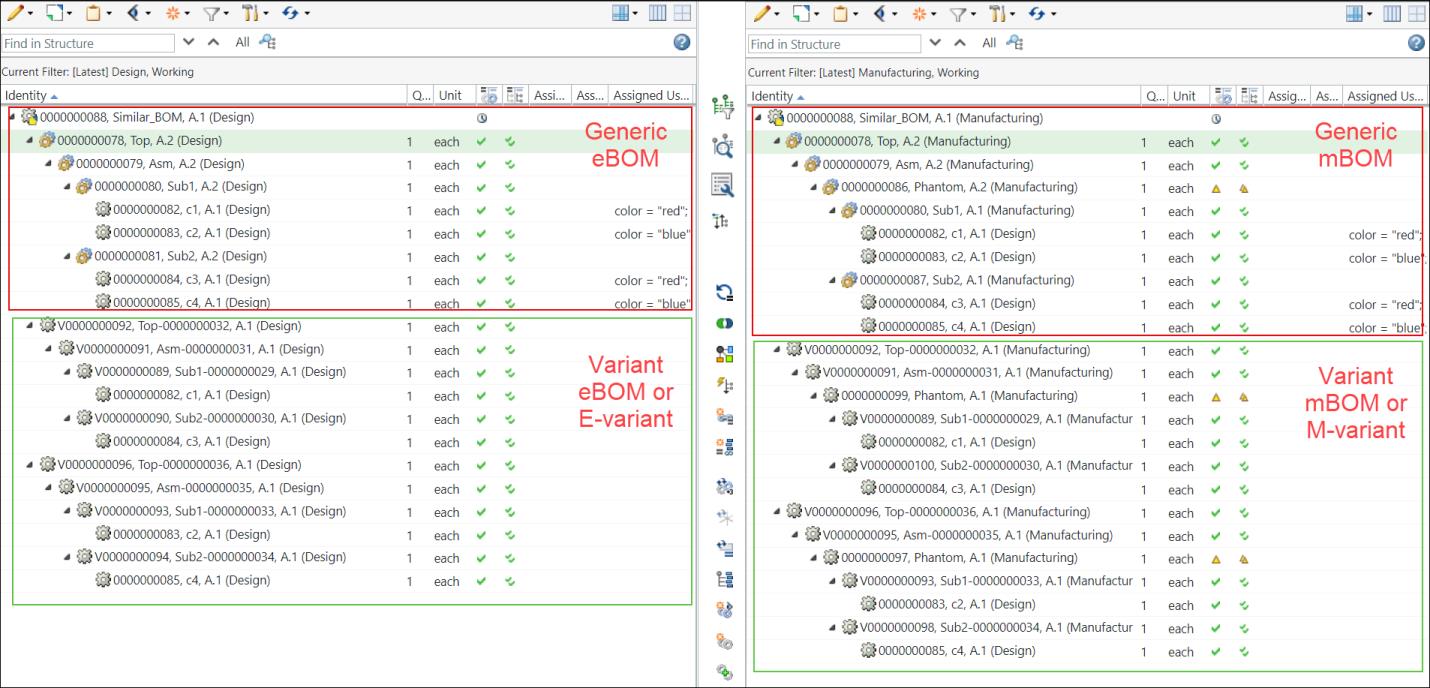

유사한 BOM
|
유사한 BOM은 유사한 원본 어셈블리 및 해당 파생의 모든 일반 BOM을 포함하는 노드 또는 부품입니다.
사용 사례:
관련된 일반 BOM이 3개 존재합니다. 일반 BOM 3개는 모두 부품 조합을 구성하는 엔진 어셈블리입니다. 모든 엔진은 자동차의 다른 모델에 속합니다. 또한 모든 엔진에 대해 서로 다른 파생이 있습니다. 이러한 경우 시스템에서 유사한 단일 BOM 노드 아래의 모든 엔진을 구조화할 수 있습니다. 이제 유사한 BOM 액세스할 때 개별적으로 여는 대신 모든 항목에 액세스할 수 있습니다.
|
|
변환할 수 없는 부품
|
일반 eBOM을 일반 mBOM으로 변환하는 동안 일반 mBOM에만 부품을 추가할 수 있습니다. 이러한 부품은 일반 eBOM에는 없습니다. 이러한 부품은 변환할 수 없는 부품이라고도 하며, 자세한 내용은 다음 항목을 참조하십시오.
|
용어 | 정의 |
|---|---|
기본 표현식 | 기본 표현식은 컴포넌트가 제품 구조에 포함되어야 하는 경우 조건을 지정하기 위해 부품 및 부품 사용 링크에 지정할 수 있는 옵션 선택 항목입니다. |
선택 항목 | 옵션에 지정된 값입니다. 예를 들어, Country 옵션은 선택 항목으로 USA, Mexico 및 Germany를 포함할 수 있습니다. Windchill은 판매 및 설계 옵션에 대해 정의할 수 있는 판매 및 설계 선택 항목을 구분합니다. |
구성 가능 모듈 | 컴포넌트나 기능 단위의 설계 및 구성 파생을 나타내는 하위 부품을 하나 이상 포함하는 Windchill 부품입니다. Windchill은 구성 가능 모듈을 사용하여 제품 구조 변동을 제조합니다. |
구성 가능 제품 구조 | 동일한 제품 구조에서 여러 제품 파생을 작성하는 기능을 지원하는 구성 가능 모듈을 포함한 제품 구조입니다. |
결과물 | 파생과 같습니다. |
옵션 필터 | 구조의 부품 및 부품 사용에 지정된 선택 항목에 따라 제품 구조를 필터링하는 조건 세트로, 사용자가 정의합니다. |
옵션 | 파생을 사용하여 설계할 수 있는 제품의 기능입니다. 예를 들어, 제품에 대한 Voltage 옵션에는 100, 110 및 220 선택 항목이 포함될 수 있고 Color 옵션에는 Red, Green 및 Blue 선택 항목이 포함될 수 있습니다. Windchill에서 옵션은 옵션 풀에 작성되고 옵션 세트에서 재사용될 수 있습니다. 옵션을 설계 옵션이나 판매 옵션으로 특징지을 수 있습니다. 예를 들어, 탐색 시스템의 판매 선택 항목 하나를 사용하여 안테나, GPS, 터치 스크린, 지도 소프트웨어 등의 여러 설계 선택 항목 중에서 선택할 수 있습니다. |
매개 변수 | 고급 선택 논리를 지원하기 위해 구성 가능 모듈의 컨텍스트 내에서 로컬로 정의된 속성입니다. 매개 변수는 정수, 실수, 부울, 문자열 또는 기타 유형의 변수일 수 있습니다. 매개 변수는 다른 매개 변수, 케이스 테이블 및 입력 표현식을 기준으로 해당 값에 대한 제약 조건을 가질 수 있습니다. 선택된 옵션 선택 항목의 값을 매개 변수 값에 매핑하고 부품 구성 프로세스에서 사용할 수 있습니다. 매개 변수에 대한 자세한 내용은 다음 항목을 참조하십시오. • 매개 변수 탭 |
제품군 | 일정 범위의 기능을 제공하고 상당히 높은 비율로 동일한 부품을 공유하는 관련 제품 세트입니다. Windchill에서 제품군은 옵션 세트 및 연관된 구성 가능 제품 구조로 정의됩니다. |
파생 | 구성 가능 제품 구조의 특정 구성을 나타내는 부품이나 부품 구조입니다. 이 파생을 작성하는 데 사용된 입력은 파생 사양에 저장됩니다. 파생은 부품 구성 프로세스에서 작성된 결과물의 한 유형입니다. 자세한 내용은 다음 항목을 참조하십시오. • 파생 사양 게시 |
파생 사양 | 구성 프로세스에서 제공되고 파생 부품 구조를 생성하는 데 사용되는 사용자 입력 레코드로, 적용 가능한 경우 옵션 선택 항목 및 매개 변수 값을 포함합니다. 파생 사양은 구성 프로세스에서 작성된 결과물의 한 유형입니다. |
변환할 수 없는 부품 | 일반 eBOM을 일반 mBOM으로 변환하는 동안 일반 mBOM에서만 부품을 추가할 수 있습니다. 이러한 부품은 일반 eBOM에는 없습니다. 일반 mBOM에만 존재합니다. 이러한 부품은 변환할 수 없는 부품이라고도 하며, 자세한 내용은 다음 항목을 참조하십시오. |
