자습서 2: 매개 변수를 사용하여 대량 mBOM 생성
이 자습서는 매개 변수가 관련될 때
대량 다운스트림 BOM 생성 작업의 동작을 이해하는 데 도움이 됩니다.
대량 다운스트림 BOM 생성 작업의 동작을 이해하는 데 도움이 됩니다.매개 변수는 고급 선택 논리를 지원하기 위해 구성 가능 모듈의 컨텍스트 내에서 로컬로 정의된 속성입니다. 매개 변수는 정수, 실수, 부울, 문자열 또는 기타 유형의 변수일 수 있습니다. 매개 변수에 대한 자세한 내용은 다음 항목을 참조하십시오.
• 매개 변수 탭
다음 키 포인트를 고려하십시오.
• 구성 가능 부품에만 매개 변수를 연관시킬 수 있습니다.
•
대량 다운스트림 BOM 생성 작업이 사용되는 특정 구조에는 구조와 연관된 매개 변수가 있을 수 있습니다. 매개 변수의 경우 관리자는 매핑된 속성 값을 전파하도록 com.ptc.windchill.mpml.copyOver.create.wt.part.WTPart 등록 정보를 구성해야 합니다. 이 등록 정보는 <Windchill>/codebase/com/ptc/windchill/mpml/xconfs에 있는 mpmlink.properties.xconf에서 찾을 수 있습니다.
대량 다운스트림 BOM 생성 작업이 사용되는 특정 구조에는 구조와 연관된 매개 변수가 있을 수 있습니다. 매개 변수의 경우 관리자는 매핑된 속성 값을 전파하도록 com.ptc.windchill.mpml.copyOver.create.wt.part.WTPart 등록 정보를 구성해야 합니다. 이 등록 정보는 <Windchill>/codebase/com/ptc/windchill/mpml/xconfs에 있는 mpmlink.properties.xconf에서 찾을 수 있습니다.다음 형식으로 등록 정보를 구성합니다.
<Property name="com.ptc.windchill.mpml.copyOver.create.wt.part.WTPart" multivalued="," default=""/>
예를 들면 다음과 같습니다.
<AddToProperty name="com.ptc.windchill.mpml.copyOver.create.wt.part.WTPart" value="WCTYPE|wt.part.WTPart~IBA|para1"/>
변경 사항을 적용하려면 mpmlink.properties.xconf 파일에 등록 정보를 추가한 후 Windchill 서버를 다시 시작합니다.
 | 일반 mBOM에서 변환할 수 없는 부품을 재사용하여 여러 파생 mBOM을 생성할 때는 일반 mBOM의 변환할 수 없는 부품에 대해 이러한 매개 변수를 일치시켜야 합니다. 매개 변수가 일치하지 않으면 모든 파생 mBOM에 대해 변환할 수 없는 부품에 새 마스터 부품이 생성됩니다. 이 경우 변환할 수 없는 부품은 다운스트림 보기에만 있는 부품입니다. |
1~22단계에서는 대량 다운스트림 BOM 생성 작업을 사용하기 전에 수행해야 하는 전제 조건 단계에 대해 설명합니다.
대량 다운스트림 BOM 생성 작업을 사용하기 전에 수행해야 하는 전제 조건 단계에 대해 설명합니다.자습서 2

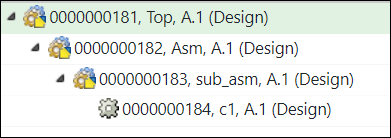

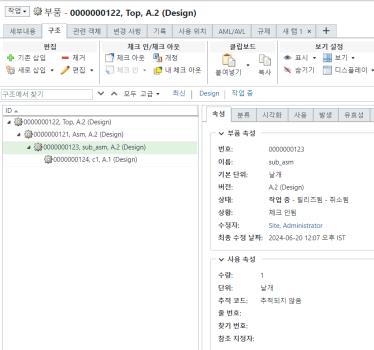

1. BOM 변환기의 업스트림 보기에 다음 일반 eBOM 구조가 존재한다고 가정해 보십시오.
◦ 부품 0000000182,Asm(Design)이 부품 0000000181,Top(Design)아래에 있습니다.
◦ 서브어셈블리 0000000183,sub_asm(Design)이 부품 0000000182,Asm(Design) 아래에 있습니다.

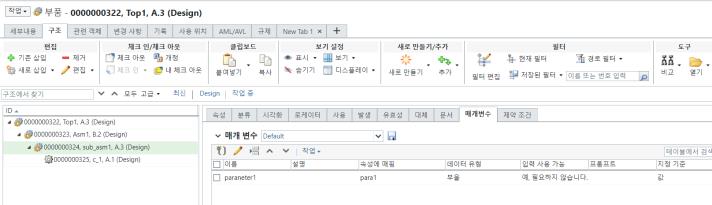

2. 부품 0000000181,Top(Design)의 정보 페이지로 이동합니다. 0000000183,sub_asm(Design)에 대한 속성 매핑 매개 변수를 추가합니다.
| | 속성에 매핑 필드는 매개 변수가 매핑되는 속성을 표시합니다. |
3. BOM 변환기에서 부품 0000000181,Top(Design)을 선택하고 새 다운스트림 분기 작업을 시작합니다.
부품 0000000181,Top(Manufacturing)이 다운스트림 보기에서 작성됩니다.
4. 변환할 수 없는 새 부품을 부품 0000000181,Top(Manufacturing) 아래에 삽입합니다. 변환할 수 없는 부품의 이름을 phantom으로 지정합니다. 부품 0000000181,Top(Manufacturing) 아래에 새 부품 0000000185,phantom(Manufacturing)이 작성됩니다. 변환할 수 없는 부품에 대한 자세한 내용은 대량 mBOM에서 사용되는 용어를 참조하십시오.
5. 업스트림 보기에서 부품 0000000182,Asm(Design)을 복사합니다.
6. 변환할 수 없는 부품 0000000185, phantom(Manufacturing)을 선택합니다. 마우스 오른쪽 버튼을 클릭하고 새 분기로 붙여넣기를 선택하여 변환할 수 없는 부품 0000000185, phantom(Manufacturing) 아래에 구조를 붙여넣습니다.
7. 부품 0000000181,Top(Manufacturing)의 정보 페이지로 이동합니다.
8. 변환할 수 없는 부품 0000000185,phantom(Manufacturing)을 선택합니다.

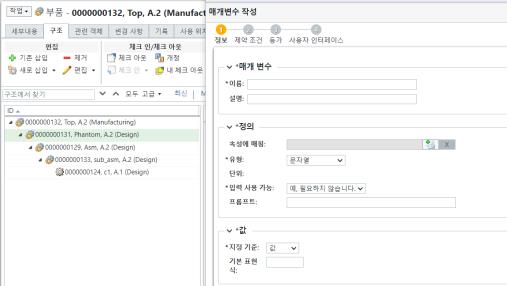

9. 변환할 수 없는 부품 0000000185,phantom(Manufacturing)에 대한 속성 매핑 매개 변수를 추가합니다. 속성에 매핑 필드의 값과 매개 변수 이름은 0000000181,Top(Design)에 대해 정의된 값과 같아야 합니다. 이 경우 속성에 매핑 필드의 값은 para1이어야 합니다. 또한 이름 필드의 값은 parameter1이어야 합니다.
10. 파생 구성 - 이 단계에서는 파생 사양을 사용하여 구성 가능 모듈에서 파생을 작성합니다. 자세한 내용은 파생 작성 및 관리를 참조하십시오.

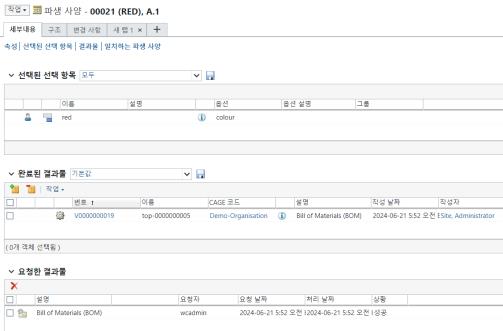

다음 이미지는 파생 사양 0081에 대한 정보 페이지를 보여줍니다.
연관된 E-파생에 대한 정보는 완료된 결과물 테이블에서 볼 수 있습니다.
완료된 결과물 테이블에서 E-파생 번호 V0000000108을 클릭하여 E-파생 구조를 열 수 있습니다. para1 속성의 값은 Yes입니다.

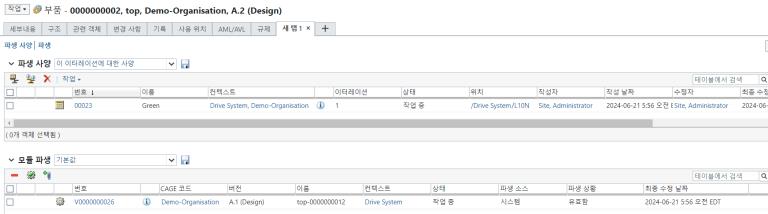

11. 또한 모듈 파생 및 파생 사양 테이블에서 일반 eBOM 및 파생 사양에 대한 정보를 볼 수 있습니다.
12. 유사한 BOM을 작성합니다.
유사한 BOM을 작성하려면 먼저 부품 유형 아래에 하위 유형 Similar_BOM을 작성해야 합니다. 하위 유형 이름은 비즈니스 요구 사항에 따라 지정할 수 있습니다.
13. 폴더 탐색기 페이지에서 새 부품 작업을 시작합니다. 새 부품 대화 상자가 열립니다.
14. 유형 목록에서 Similar_BOM를 선택합니다.
15. 부품 이름을 Similar_BOM_2로 지정하고 보기를 설계로 선택합니다.
16. BOM 변환기에서 열기 작업을 사용하여 BOM 변환기에서 부품 0000000189,Similar_BOM_2,(Design)을 엽니다. 부품 0000000189,Similar_BOM_2,(Design)이 BOM 변환기의 업스트림 보기에 나타납니다.
17. 부품 0000000189,Similar_BOM_2,(Design)을 선택하고 새 다운스트림 BOM 작업을 시작합니다.
18. 확인을 클릭합니다. 새 다운스트림 분기 대화 상자가 사라집니다. 부품 0000000189,Similar_BOM_2,(Manufacturing)이 다운스트림 보기에 나타납니다.
19. 부품 0000000189,Similar_BOM_2,(Design)을 선택합니다.
편집 >
기존 삽입을 클릭합니다. 기존 삽입 대화 상자가 열립니다. 부품 0000000181,Top(Design)을 삽입합니다. 확인을 클릭합니다. 기존 삽입 대화 상자가 닫힙니다. 업데이트된 구조가 BOM 변환기의 업스트림 보기에 나타납니다.
편집 > 기존 삽입을 클릭합니다. 기존 삽입 대화 상자가 열립니다. 부품 0000000181,Top(Design)을 삽입합니다. 확인을 클릭합니다. 기존 삽입 대화 상자가 닫힙니다. 업데이트된 구조가 BOM 변환기의 업스트림 보기에 나타납니다.20. 업스트림 보기에서 부품 0000000181,Top(Design)을 복사합니다.
21. 부품 0000000189,Similar_BOM_2,(Manufacturing)을 선택합니다. 마우스 오른쪽 버튼을 클릭하고 새 분기로 붙여넣기를 선택합니다. 새 매쉬업 대화 상자가 열립니다. 부품 0000000181,Top(Manufacturing)이 기존 다운스트림 객체 필드에 나타납니다. 확인을 클릭합니다. 새 분기 대화 상자가 사라집니다. 업데이트된 구조가 BOM 변환기의 다운스트림 보기에 나타납니다.
| | 이제 대량 다운스트림 BOM 생성 작업을 시작하기 전에 기초 작업이 완료되었습니다. |
23. 대량 다운스트림 BOM 생성 작업을 사용합니다.
다운스트림 보기에서 부품 0000000181,Top(Manufacturing)을 선택합니다.
다운스트림 보기에서

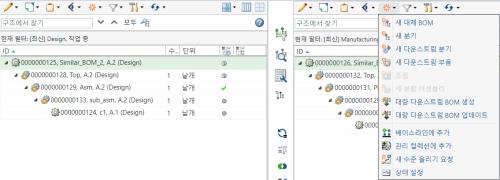

새로 만들기/추가 > 대량 다운스트림 BOM 생성을 선택합니다. 대량 다운스트림 BOM 생성 대화 상자가 열립니다. 여기에는 업스트림 매개 변수 보기와 다운스트림 매개 변수 설정 단계가 포함되어 있습니다.
새로 만들기/추가 > 대량 다운스트림 BOM 생성을 선택합니다. 대량 다운스트림 BOM 생성 대화 상자가 열립니다. 여기에는 업스트림 매개 변수 보기와 다운스트림 매개 변수 설정 단계가 포함되어 있습니다.

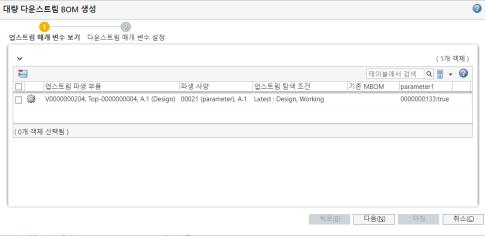

24. 업스트림 매개 변수 보기 단계에서 대량 다운스트림 BOM을 생성할 파생이 나타납니다.
| | parameter1 열에 나타나는 값은 파생 사양을 구성하는 동안 설정한 값과 같습니다. |

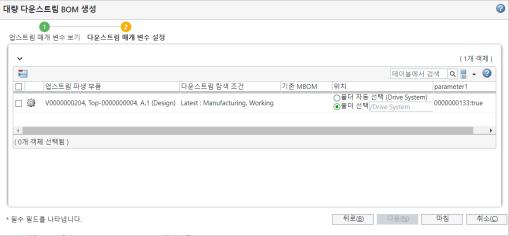

25. 다음을 클릭합니다. 다운스트림 매개 변수 설정 단계가 나타납니다. 다운스트림 매개 변수 설정 단계에서 대량 다운스트림 BOM을 생성할 파생이 나타납니다.

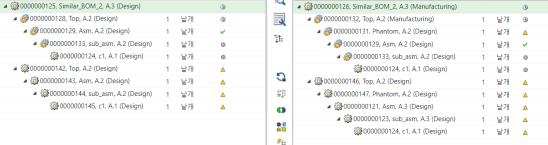

26. 마침을 클릭합니다. 대량 다운스트림 BOM 생성 대화 상자가 닫힙니다. eBOM 및 mBOM 파생은 BOM 변환기의 업스트림 및 다운스트림 보기에 나타납니다.
파생 사양에 대해 설정된 값은 파생 mBOM에 있는 변환할 수 없는 부품 0000000190,phantom(Manufacturing)으로 전파됩니다.
