라우팅 계획 관리
라우팅 계획은 검증을 포함하여 다양한 시나리오에서 사용할 수 있는 제조 객체입니다. 라우팅 계획 객체를 사용하면 공정 계획을 완료하기 전에 다양한 시나리오를 시험해 볼 수 있습니다. 공정 계획의 경우 라우팅 계획을 여러 개 작성할 수 있습니다. 즉, 여러 라우팅 계획을 공정 계획에 연관시킬 수 있습니다.
플랜트에서 공정 계획을 로컬리제이션하거나 실행하려는 시나리오를 가정해 보겠습니다. 시간과 비용에 대해 공정 계획을 평가하는 방법에는 두 가지가 있습니다. 이러한 경우 라우팅 계획 객체가 유용합니다. 두 개의 라우팅 계획을 작성하여 다양한 구조나 계획을 분석하고 검증할 수 있습니다. 이러한 두 라우팅 계획을 사용하여 두 가지 방법으로 로컬리제이션을 수행할 수 있습니다. 첫 번째 라우팅 계획의 경우 시각화에서 라우팅 계획을 열고, 도구를 배치하고, 인체 공학적 전략을 확인하고, 다른 작업을 수행한 다음 결과를 얻습니다. 다른 라우팅 계획에 대해 유사한 작업을 수행할 수 있습니다. 그런 다음 결과를 비교하여 비즈니스 요구에 더 적합한 라우팅 계획을 결정할 수 있습니다. 이 분석은 공정 계획을 최적화하는 데 도움이 됩니다.
자세한 내용은 비디오를 참조하십시오. 더 큰 창에서 비디오를 보려면 비디오 제목을 클릭합니다. 그러면 YouTube 비디오가 새 탭에 열립니다.
라우팅 계획에는 적절한 작동을 위해 공정 계획, BOM 및 플랜트가 필요합니다. 라우팅 계획은 이러한 세 가지 엔티티 간의 링크 역할을 수행합니다.
라우팅 계획을 생산 버전으로 사용할 수 있습니다. 라우팅 계획은 특정 플랜트의 지정된 수량에 대해 어떤 BOM과 함께 어떤 공정 계획을 사용해야 하는지 결정합니다.
재료 흐름 최적화는 생산성을 향상시키고 제조 공정 비용을 줄이는 데 필수적인 요소입니다. 이 흐름은 플랜트에서 재료가 흐르는 방식 또는 플랜트에서 제조 공정 계획을 라우팅하는 방법과 관련될 수 있습니다. 라우팅 계획을 사용하면 플랜트에서 재료 또는 공정 계획의 흐름을 정의하고 흐름을 최적화하고 문서, 처리 리소스, 도구 등과 같은 아티팩트를 관리할 수 있습니다.
라우팅 계획을 사용하면 다음 결정을 내리는 데 도움이 됩니다.
• 수량, 날짜, 로트를 기준으로 하여 따라야 하는 공정.
• 사용될 도구, 선 또는 작업 센터.
• 수량이 다른 경우 플랜트 기능을 활용하여 생산을 최적화하는 방법. 예를 들어, 시스템에서 Part A를 100개 생산해야 하는 경우 Process Plan 1, Line 1, Workstation 1, Operation 1, Tool 1을 사용합니다.
Part A를 1500개 생산해야 하는 경우에는 Process Plan 1, Line 1, workstation 2, Operation 1, Tool 2를 사용합니다. 시스템에서 다른 공정 계획을 사용하여 Part A를 1500개 생산할 수도 있습니다.
장점
라우팅 계획 제조 객체는 다음과 같은 이점을 제공합니다.
• 실제 생산 전에 서로 다른 시나리오를 시도할 수 있습니다.
• 사전에 제품 설계의 제조 가능성을 검증하고 엔지니어링과 생산 간에 오류를 줄입니다.
• 제조 활동에 소요되는 시간과 비용을 대폭 절감합니다.
• 생산성과 사용자 경험을 개선합니다. 생산성 및 사용자 경험이 향상되면 다양한 제조 엔티티가 포함된 실제 제조 라인을 쉽게 시각화할 수 있습니다.
키 포인트
• 여러 라우팅 계획을 공정 계획에 연관시킬 수 있습니다.
• 라우팅 계획 객체에는 다음 정보가 포함됩니다.
◦ 특정 수량으로 생산될 부품
◦ 부품을 생산하는 동안 따르는 공정 처리
◦ 부품을 생산하는 데 사용되는 플랜트
• 라우팅 계획이 제대로 작동하려면 다음 엔티티가 필요합니다.
◦ 공정 계획 - 작업 정보가 포함됩니다.
◦ BOM - 생산해야 할 제품을 정의합니다.
◦ 플랜트 - 실제 컴포넌트 또는 제품을 생산하는 데 사용할 플랜트와 라인을 지정합니다.
• 라우팅 계획은 공정 계획의 하위 집합입니다. 공정 계획 브라우저에서 열기 작업을 사용하여 라우팅 계획 컨텍스트에서 공정 계획을 엽니다. 자세한 내용은 공정 계획 브라우저에서 라우팅 계획 열기를 참조하십시오.

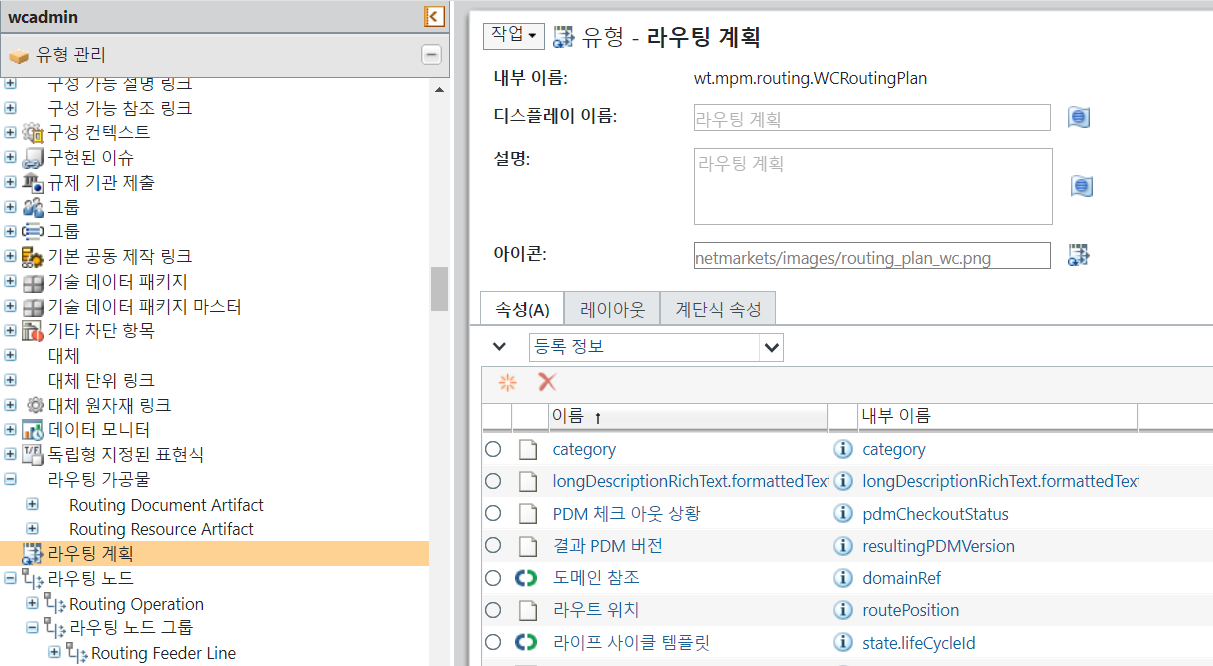

• 유형 및 속성 관리 유틸리티에는 라우팅 계획과 관련된 다음 엔티티가 포함됩니다.
◦ 라우팅 계획
◦ 라우팅 아티팩트
▪ 라우팅 리소스 아티팩트
◦ 라우팅 노드
▪ 라우팅 노드 그룹
▪ 라우팅 공급선
▪ 라우팅 스테이션
▪ 라우팅 작업 셀
▪ 라우팅 영역
▪ 라우팅 작업
자세한 내용은 유형 및 속성 관리 유틸리티 작업을 참조하십시오.

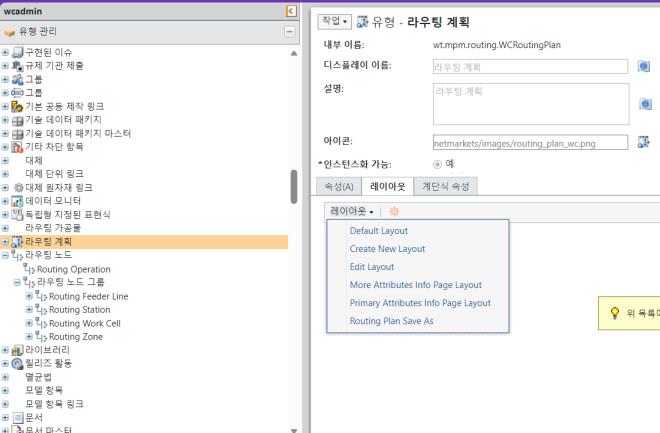

• 라우팅 계획에 사용할 수 있는 레이아웃은 다음과 같습니다.
비즈니스 요구 사항에 따라 레이아웃을 사용자 정의하고 새 속성을 추가할 수 있습니다. 속성 레이아웃에 대한 자세한 내용은 레이아웃 탭 및 속성 레이아웃 편집을 참조하십시오.
• 라우팅 계획 객체는 계단식 속성도 지원합니다.
라우팅 계획 기능에서 사용되는 용어
다음 용어는 MPMLink의 라우팅 계획 기능과 관련이 있습니다.
용어 | 정의 |
|---|---|

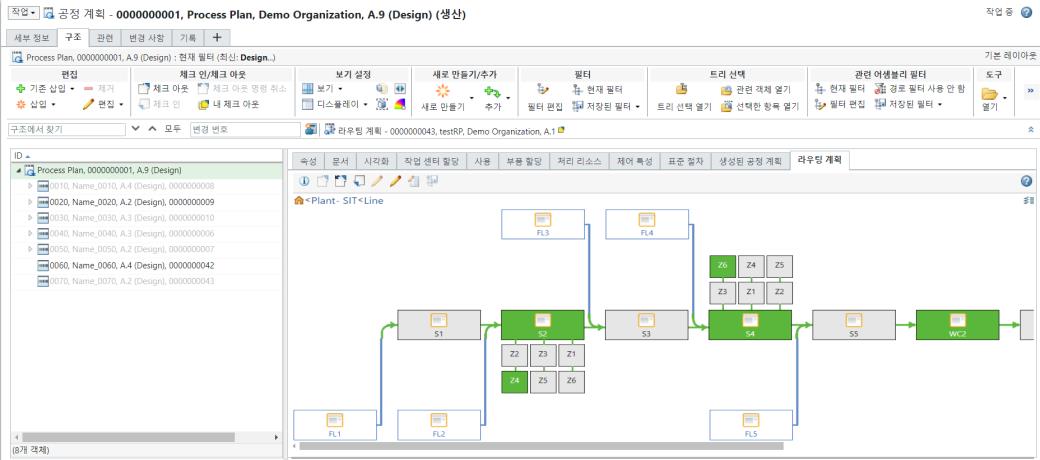

영역 | 영역 기반 제조 접근 방식은 어셈블리 라인의 워크스테이션에서 제조 공정에 적용됩니다. 자동차 도어 네 개를 어셈블링하는 프로세스가 발생하는 워크스테이션을 가정해 보겠습니다. 다른 작업자 네 명이 동일한 스테이션에 배치됩니다. 작업자는 각각 왼쪽 전면, 오른쪽 전면, 왼쪽 후면 및 오른쪽 후면 도어를 어셈블링합니다. 이러한 시나리오에서 워크스테이션은 각 영역이 수행 중인 서로 다른 작업으로 구성된 네 개의 영역으로 가상으로 나눌 수 있습니다. 여러 영역에 서로 다른 작업을 할당할 수 있습니다. 자세한 내용은 라우팅 계획 탭에서 영역 추가를 참조하십시오. |
측면 및 레벨 속성 | 작업 센터에 대해 정의된 속성입니다. 이러한 두 속성은 영역을 사용할 때 가장 효과적입니다. 측면 속성은 공급선 및 영역에만 적용할 수 있습니다. 즉, 공급선이나 영역을 처리할 때 측면에 설정된 값이 사용됩니다. 레벨 속성은 영역을 처리할 때 시스템에서 사용됩니다. 자세한 내용은 라우팅 계획 탭에서 영역 추가 및 측면 및 레벨 속성 사용을 참조하십시오. |
작업 센터 | 작업에 지정할 수 있는 물리적 리소스 또는 리소스 세트(예: 라인, 작업 단위, 작업 셀, 리소스 풀, 워크스테이션, 공급 등)입니다. |
공급선 | 주 어셈블리 라인에서 사용할 부품을 제공하는 보조 어셈블리 라인입니다. |
자세한 내용은 다음 항목을 참조하십시오.
• 공정 계획 탭
• 라우팅 계획 탭
