공정 계획 탭

공정 계획 탭

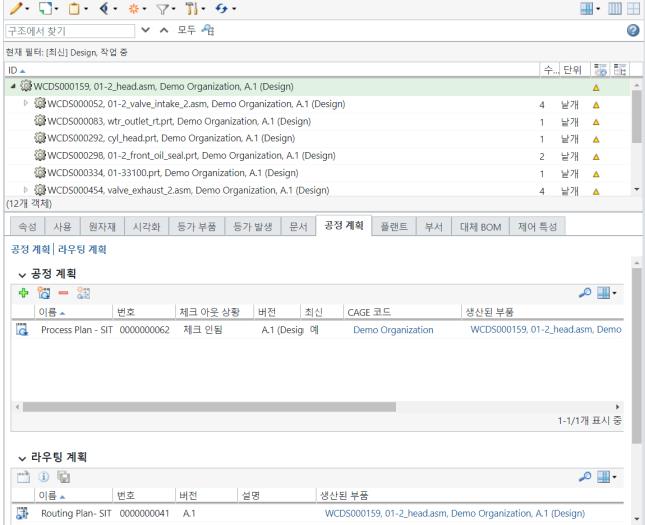

공정 계획 탭은 공정 계획 및 라우팅 계획 테이블로 구성됩니다.

공정 계획 및 라우팅 계획 테이블 보기를 사용자 정의하여 이러한 테이블에 사용자 정의 속성을 표시할 수 있습니다.

공정 계획 테이블

공정 계획 테이블의 작업을 사용하여 라우팅 계획과 관련된 다양한 작업을 수행합니다.

작업	설명
기존 삽입	기존 공정 계획을 삽입합니다. 기존 공정 계획 추가 대화 상자를 열려면 를 클릭합니다. 검색 조건을 입력하고 검색을 클릭합니다. 검색 결과가 대화 상자 하단에 반환됩니다. 공정 계획을 선택하고 확인을 클릭합니다. 공정 계획은 공정 계획 테이블에 나타납니다. 공정 계획은 부품과도 연관됩니다.
새로 삽입	새 기존 공정 계획을 삽입합니다. 새 공정 계획 대화 상자를 열려면 를 클릭합니다. 자세한 정보는 공정 계획 작성을 참조하십시오. 공정 계획은 부품과도 연관됩니다.
제거	공정 계획을 제거합니다. 공정 계획을 하나 이상 선택하고 를 클릭하여 공정 계획을 제거합니다. 공정 계획은 공정 계획 테이블에서만 제거됩니다.
새 라우팅 계획 삽입	새 라우팅 계획을 삽입합니다. 자세한 내용은 새 라우팅 계획 삽입을 참조하십시오.

공정 계획 테이블에는 다음과 같은 공정 계획 속성이 나타납니다.

속성

설명

이름

공정 계획의 이름을 표시합니다.

번호

공정 계획의 번호를 표시합니다.

체크 아웃 상황

공정 계획의 체크 인 또는 체크 아웃 여부를 나타냅니다.

버전

공정 계획의 버전을 표시합니다.

CAGE 코드

전역적으로 고유하며 부품과 연관된 조직 식별자를 표시합니다. 이 필드는 사이트의 기본 설정에 따라 표시되지 않을 수도 있습니다. Windchill Aerospace & Defense 모듈을 설치할 때 이 속성의 레이블이 CAGE 코드로 지정됩니다.

조직 표시 기본 설정을 예로 설정해야 조직 ID나 CAGE 코드가 표시됩니다.

자세한 내용은 소유 조직 참여자를 참조하십시오.

생산된 부품

공정 계획이 공동 제작 객체와 연관된 경우 생산된 부품 열에서 기본 부품 정보를 볼 수 있습니다. 이 열에는 기본 부품 및 보조 부품 정보가 링크로 나타납니다. 링크를 클릭하면 부품 정보 페이지가 열립니다.

관련 객체

공정 계획이 작성되는 객체에 대한 정보를 표시합니다.

라우팅 계획 테이블

라우팅 계획 테이블의 작업을 사용하여 라우팅 계획과 관련된 다양한 작업을 수행합니다.

작업	설명
공정 계획 브라우저에서 열기	공정 계획 브라우저(PPB)에서 라우팅 계획을 엽니다. 라우팅 계획의 컨텍스트에서 공정 계획이 열립니다. 자세한 내용은 공정 계획 브라우저에서 라우팅 계획 열기를 참조하십시오.
정보 보기	라우팅 계획의 정보 페이지를 엽니다. 자세한 내용은 라우팅 계획 정보 페이지를 참조하십시오.
다른 이름으로 저장	기존 라우팅 계획의 복사본을 작성합니다. 자세한 내용은 라우팅 계획에 다른 이름으로 저장 작업 사용을 참조하십시오.

라우팅 계획 테이블에서 라우팅 계획을 선택할 때 마우스 오른쪽 버튼을 클릭하면

공정 계획 브라우저에서 열기 및

정보 보기 작업이 나타납니다.

라우팅 계획 테이블에는 다음과 같은 라우팅 계획 속성이 나타납니다.
