공정 계획 브라우저에서 라우팅 계획 열기

공정 계획 브라우저에서 열기 작업을 사용하여 공정 계획 브라우저(PPB)에서 라우팅 계획 컨텍스트에서 공정 계획을 엽니다. 이 작업은 다음 위치에서 사용할 수 있습니다.

• BOM 변환기의 공정 계획 탭에 있는 라우팅 계획 테이블.

• 폴더 브라우저 페이지

• 검색 결과 페이지

• 라우팅 계획 정보 페이지

• 변경 임무의 결과 객체 테이블

변경 임무를 작성한 후에는 결과 객체 테이블에도

공정 계획 브라우저에서 열기가 나타납니다.

다음과 같은 사용 사례를 고려해 보십시오.

1. 공정 계획 ProcessPlan5은 부품 Engine과 연관됩니다.

2. 라우팅 계획 RoutingPlan7을 ProcessPlan5에 연관시킵니다. 자세한 내용은 새 라우팅 계획 삽입을 참조하십시오.

3. 공정 계획과 라우팅 계획에 대한 정보는 BOM 변환기의 공정 계획 탭에서 확인할 수 있습니다. 공정 계획 브라우저에서 열기 작업은 공정 계획 탭의 공정 계획 테이블에서 사용할 수 있습니다. 자세한 내용은 공정 계획 탭을 참조하십시오.

4. BOM 변환기의 공정 계획 탭에 있는 라우팅 계획 테이블에서 라우팅 계획 RoutingPlan7을 선택합니다.

공정 계획 브라우저에서 열기를 클릭합니다. RoutingPlan7의 컨텍스트에서 ProcessPlan5가 열립니다.

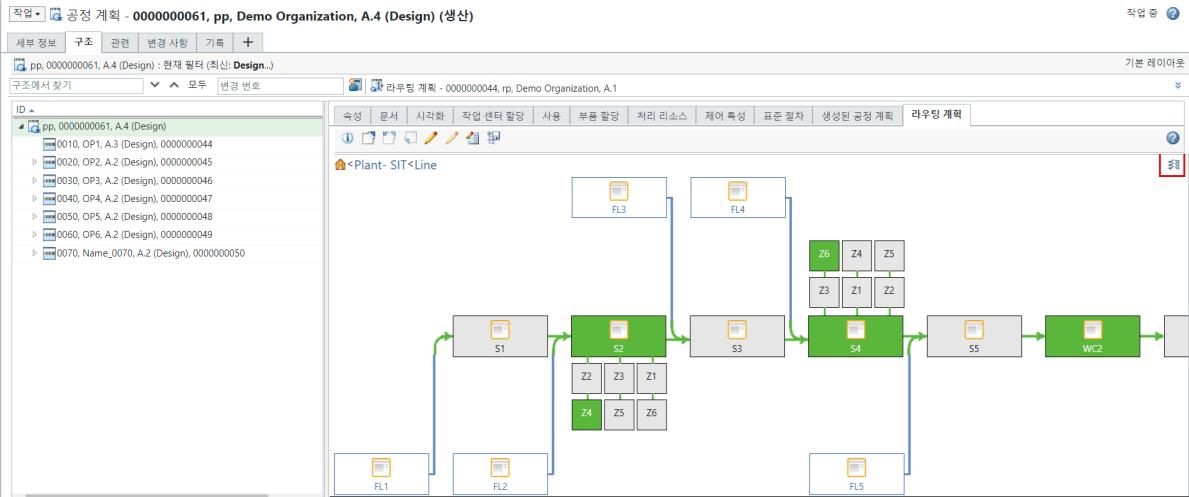

6. 구조 탭으로 이동합니다. 라우팅 계획 탭이 이제 PPB에 표시됩니다.

라우팅 계획 탭은 라우팅 계획의 컨텍스트에서 공정 계획을 열 때만 PPB에 나타납니다.

7. 라우팅 계획 탭에서 플랜트 또는 라인 ID를 클릭하여 라우팅 계획을 봅니다.

추가 정보

• 공정 계획 ID가 PPB 도구 모음 위에 나타납니다.

• 라우팅 계획 ID가 공정 계획 탭 위에 나타납니다. 라우팅 계획이 체크 아웃된 경우에도 라우팅 계획 객체 이름 옆에 체크 아웃됨 아이콘이 나타납니다.

•

공정 계획 브라우저에서 열기 작업은 PTC 제조 라이선스 프로파일에만 연결됩니다.

• 라우팅 계획의 컨텍스트에서 공정 계획을 열면 라우팅 계획에 공정 계획이 아니라 라우팅 계획과 연관된 플랜트가 표시됩니다. 작업 센터 할당 탭에는 공정 계획과 연관된 플랜트가 표시됩니다. 다음 시나리오를 고려하십시오.

◦ 시스템에는 다음 객체가 포함되어 있습니다.

▪ 플랜트 3개 Plant1, Plant2및 Plant3

▪ 라우팅 계획 2개 RoutingPlan1 및 RoutingPlan2

▪ ProcesPlan1

◦ Plant1 및 Plant2는 각각 RoutingPlan1 및 RoutingPlan2와 관련되어 있습니다. Plant3는 ProcessPlan1에 관련됩니다.

RoutingPlan1를 로드할 때 라우팅 계획 탭에 Plant1가 표시됩니다. RoutingPlan2를 로드할 때 라우팅 계획 탭에 Plant2가 표시됩니다. 두 경우 모두 작업 센터 할당 탭에 Plant3이 표시됩니다.
