라우팅 계획 탭에서 영역 추가
영역 기반 제조 접근 방식은 어셈블리 라인의 워크스테이션에서 제조 공정에 적용됩니다. 자동차 도어 네 개를 어셈블링하는 프로세스가 발생하는 워크스테이션을 가정해 보겠습니다. 다른 작업자 네 명이 동일한 워크스테이션에 배치됩니다. 작업자는 각각 왼쪽 전면, 오른쪽 전면, 왼쪽 후면 및 오른쪽 후면 도어를 어셈블링합니다. 이러한 시나리오에서 워크스테이션은 각 영역이 수행 중인 서로 다른 작업으로 구성된 네 개의 영역으로 가상으로 나눌 수 있습니다.
영역 생성

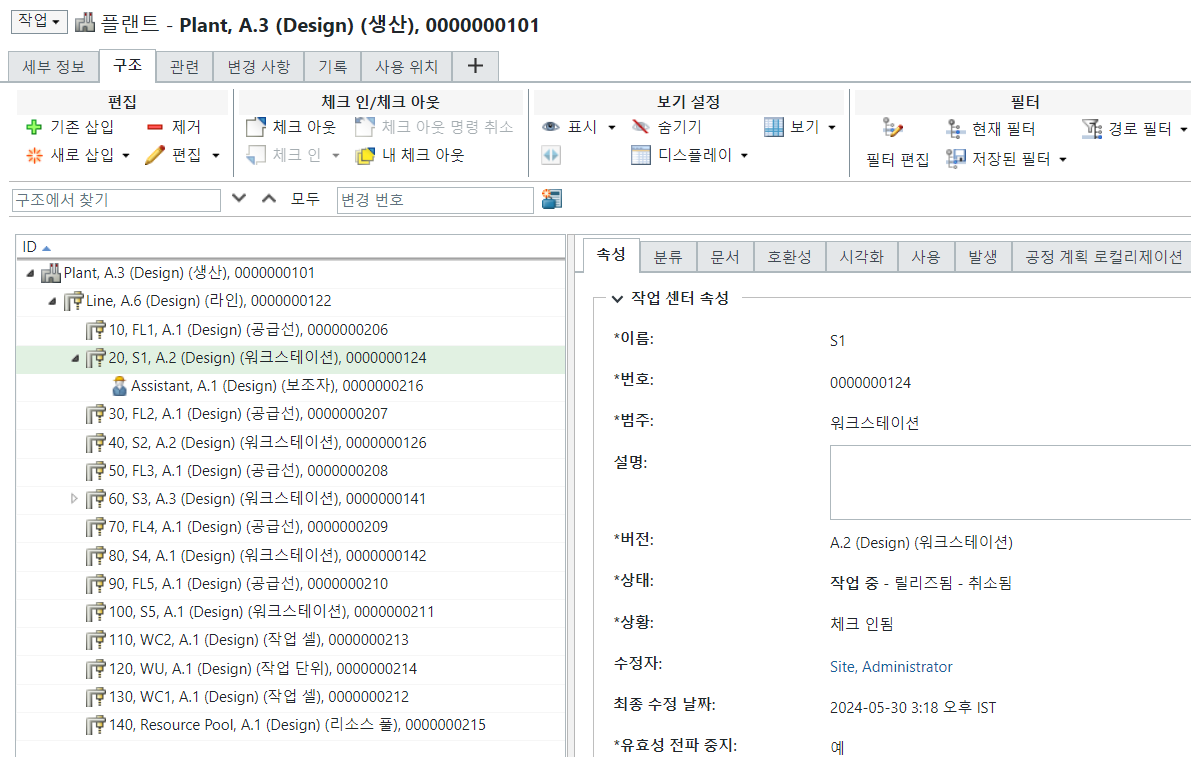

제조 리소스 브라우저에 다음 구조가 있는 경우를 가정해 보겠습니다.
1. 워크스테이션을 선택합니다.

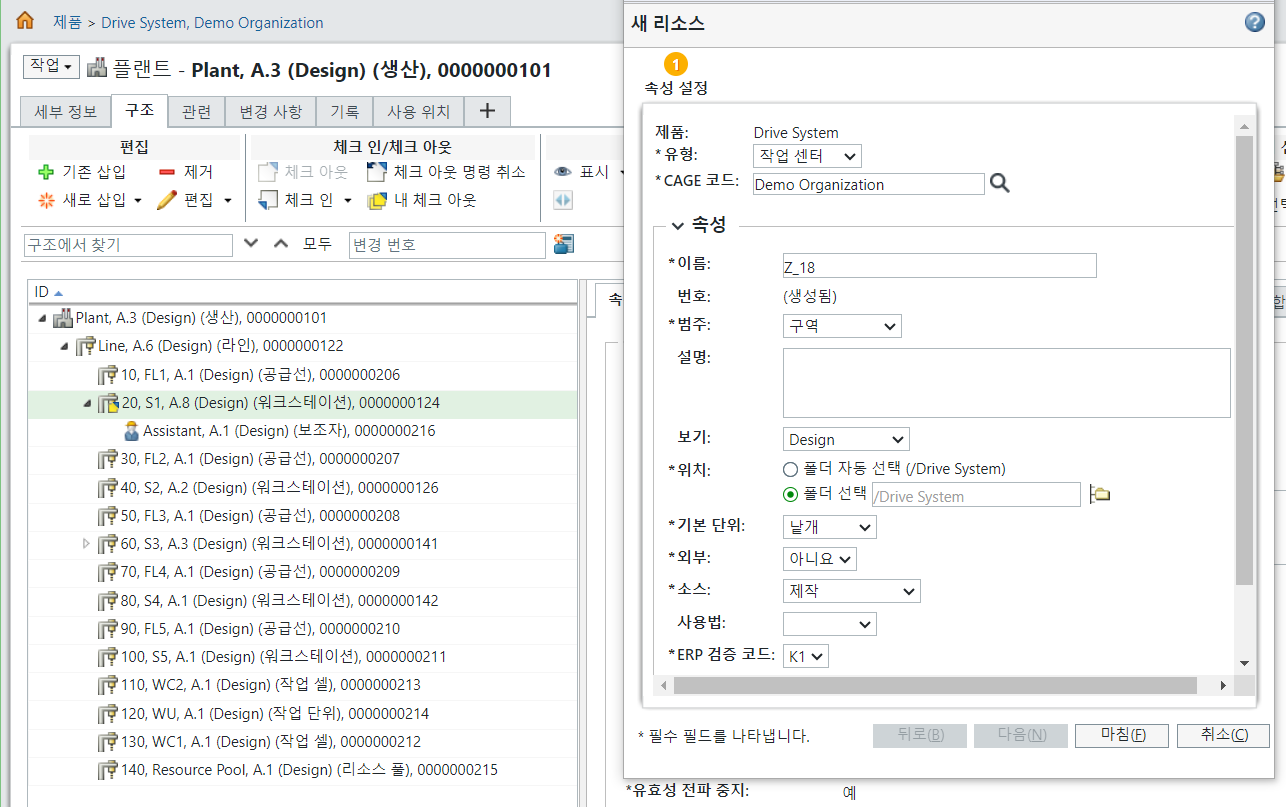

2. > 을 클릭합니다. 새 리소스 대화 상자가 열립니다.
3. 유형 필드에서 작업 센터를 선택합니다.
4. 범주 필드에서 영역을 선택합니다.
5. 이름, 위치 등 별표가 표시된 필수 필드에 필요한 정보를 채웁니다.
 | 새 리소스를 즉시 체크 아웃하려면 체크 인 후 체크 아웃 유지 확인란을 선택합니다. |
6. 마침을 클릭합니다. 영역이 워크스테이션 아래에 추가됩니다.

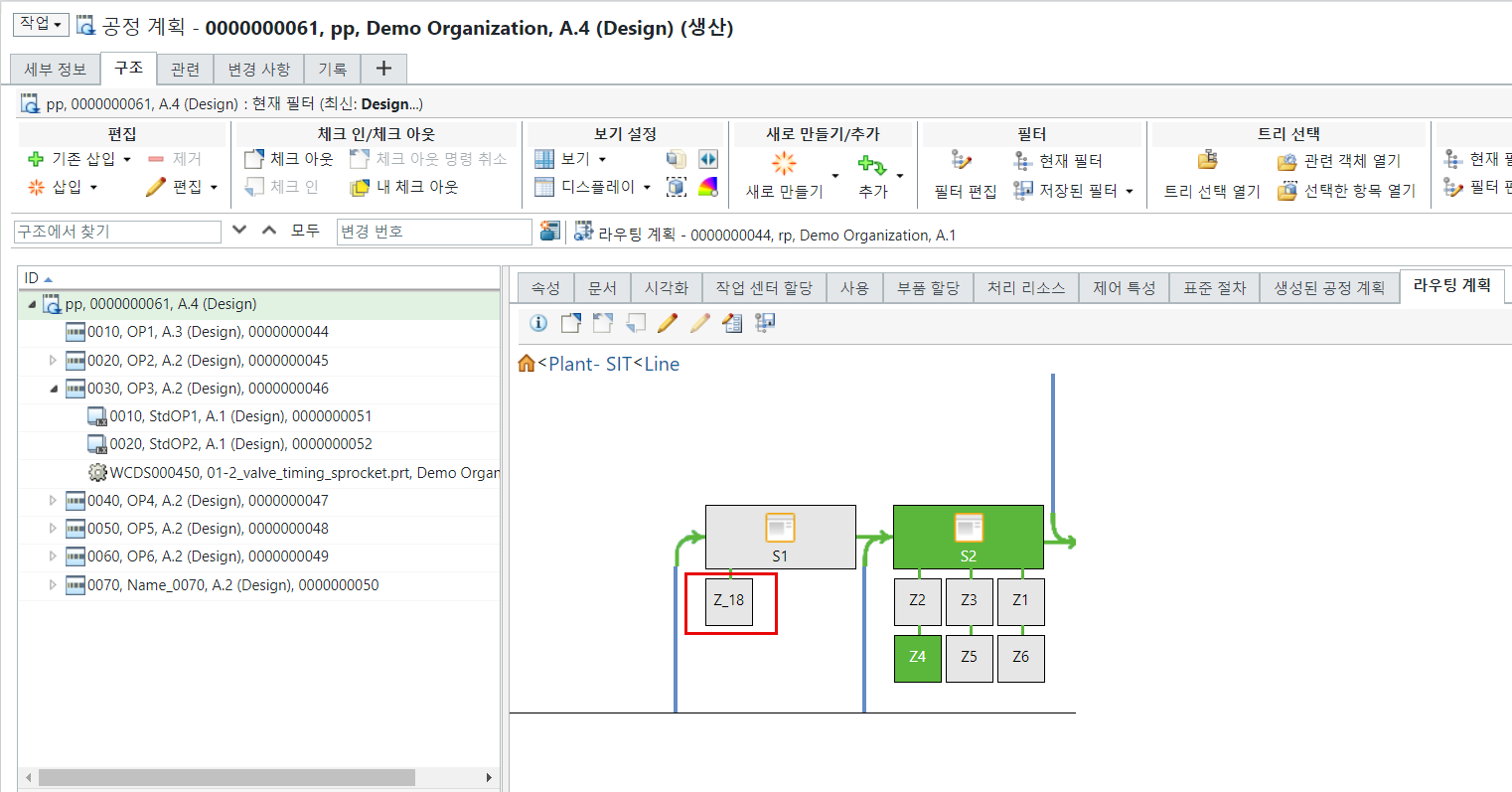

| | 라우팅 계획 탭에서 워크스테이션 또는 라인은 항상 왼쪽에서 오른쪽으로 이동합니다. 이 경우 워크스테이션 S2는 워크스테이션 S1 오른쪽에 있습니다. 워크스테이션 아래에 영역을 추가할 때 기본적으로 영역은 워크스테이션 오른쪽에 추가됩니다. 이 경우 새로 추가된 영역 Z_18은 워크스테이션 S1 오른쪽에 추가됩니다. 워크스테이션이 추가되는 쪽을 변경할 수 있습니다. 자세한 내용은 측면 및 레벨 속성 사용을 참조하십시오. |
추가 정보
• 워크스테이션 아래에만 생성할 수 있습니다.
레벨 속성의 개념은 비행기의 어셈블리 공정을 통해 설명할 수 있습니다. 비행기 어셈블리 중에는 두 사람이 하위 레벨에서 작업할 수 있으며 다른 두 명은 최상위 레벨에서 작업할 수 있습니다. 이에 따라 레벨 속성의 값을 설정합니다.
• 워크스테이션이 아닌 유형 아래에 영역 유형의 새 작업 센터를 생성하려면 다음 메시지가 표시됩니다. A usage relationship between the selected object type is disallowed.
• 여러 영역에 서로 다른 작업을 할당할 수 있습니다.
• 라인 아래에 영역을 추가할 수 없습니다.
• 영역에서 작업을 로컬리제이션하면 다음 엔티티가 녹색으로 강조표시됩니다.
◦ 영역
◦ 영역과 연관된 워크스테이션

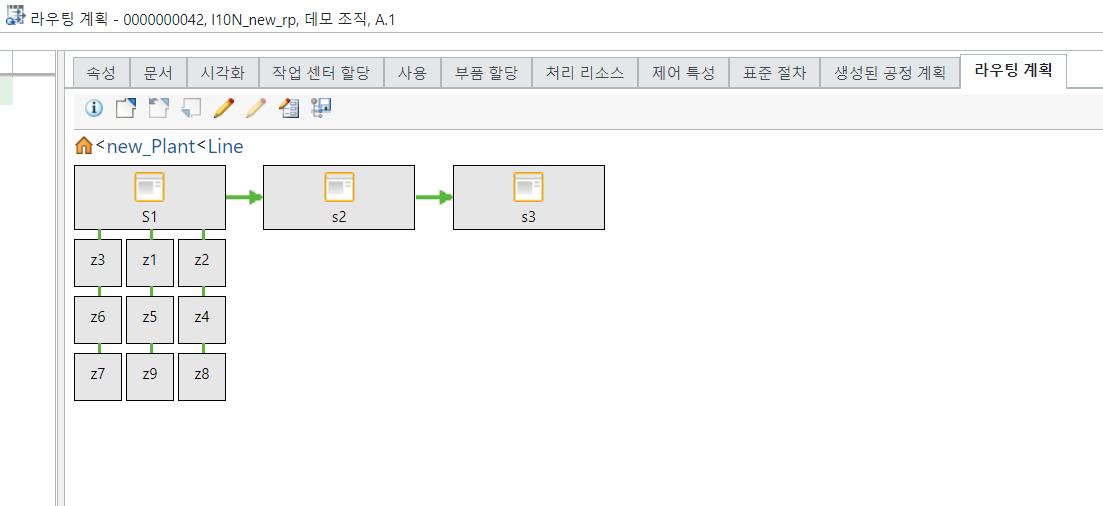

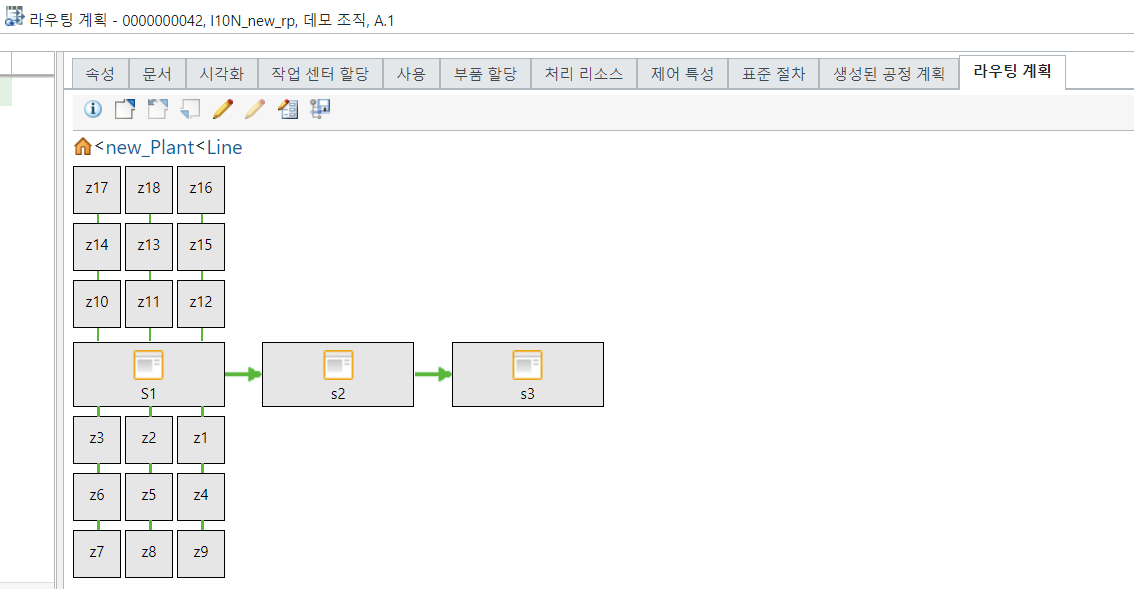

• 기본적으로 한 레벨에 영역을 세 개 추가할 수 있습니다. 또한 기본적으로 레벨은 두 개 추가할 수 있습니다. 그러나 세 번째 레벨을 추가하도록 레벨 설정을 구성할 수 있습니다. 즉, 워크스테이션의 각 측면에 영역을 최대 9개까지 추가할 수 있습니다. 다음 이미지를 참조하십시오.
영역에서 작업 로컬리제이션
• 로컬리제이션하려면 영역에서 작업을 직접 끌 수 있습니다.
• 작업 또는 하위 작업을 필요한 모든 스테이션이나 영역으로 로컬리제이션할 수 있습니다.
| | 동일한 영역이나 워크스테이션에서 동일한 작업을 두 번 로컬리제이션할 수 없습니다. |
• 스테이션 내 영역의 우선 순위는 영역의 줄 번호를 기반으로 합니다.
• 로컬리제이션되면 라우팅 계획이 체크 아웃됩니다.
