“工艺路线计划”选项卡

“工艺路线计划”选项卡

使用工艺计划阅览器 (PPB) 中的“工艺路线计划”选项卡可查看工厂和生产线的图形表示。此类表示包括：

• 工厂内的工作中心、工作站、进料线和区域

• 已定位到特定工作站或进料线的操作

使用“在工艺计划阅览器中打开”操作，可以在工艺计划阅览器 (PPB) 中打开工艺路线计划上下文中的工艺计划。有关详情，请参阅在工艺计划阅览器中打开工艺路线计划。

仅当在工艺路线计划上下文中打开工艺计划时，才能在 PPB 中查看“工艺路线计划”选项卡。

在工艺路线计划上下文中打开工艺计划后，工艺路线计划的标识将在工艺计划选项卡上方显示。如果检出了工艺路线计划，则工艺路线计划对象名称旁还会显示“已检出”图标。

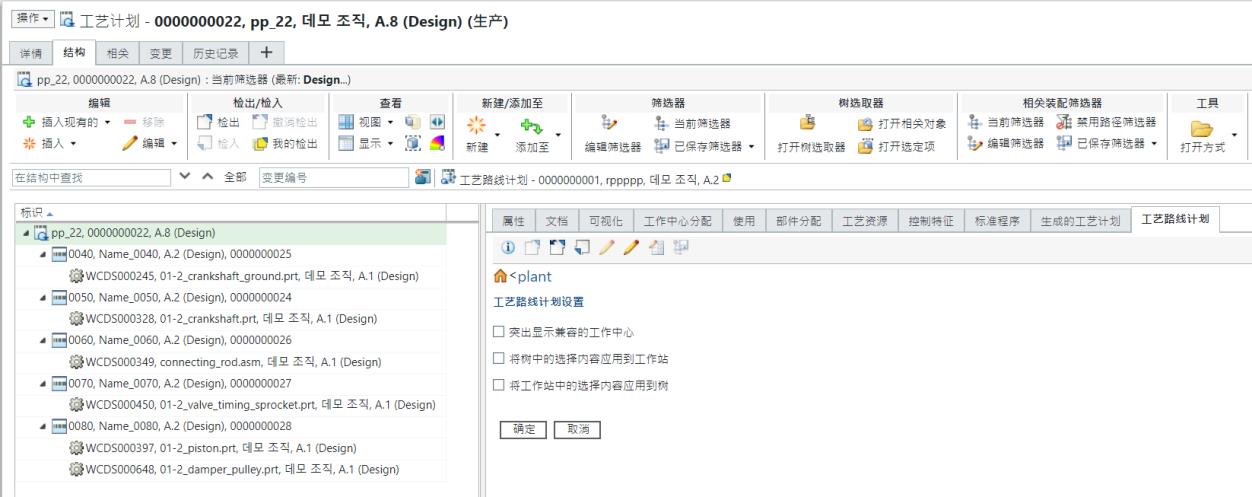

使用“工艺路线计划”选项卡中的“选项”菜单

在“工艺路线计划”选项卡中，单击

“选项”，可以更改“工艺路线计划”选项卡设置。显示以下操作：

• 突出显示兼容的工作中心

• 将树中的选择内容应用到工作站

• 将工作站中的选择内容应用到树

默认不启用上述所有操作。要启用这些操作，单击“工艺路线计划”选项卡中的

“选项”，然后启用这些操作。

系统会记住您的选择。

突出显示兼容的工作中心

使用“突出显示兼容的工作中心”操作，可以突出显示满足选定操作的兼容性要求的工作中心。兼容的工作中心会以橙色加亮。

请考虑下列场景：

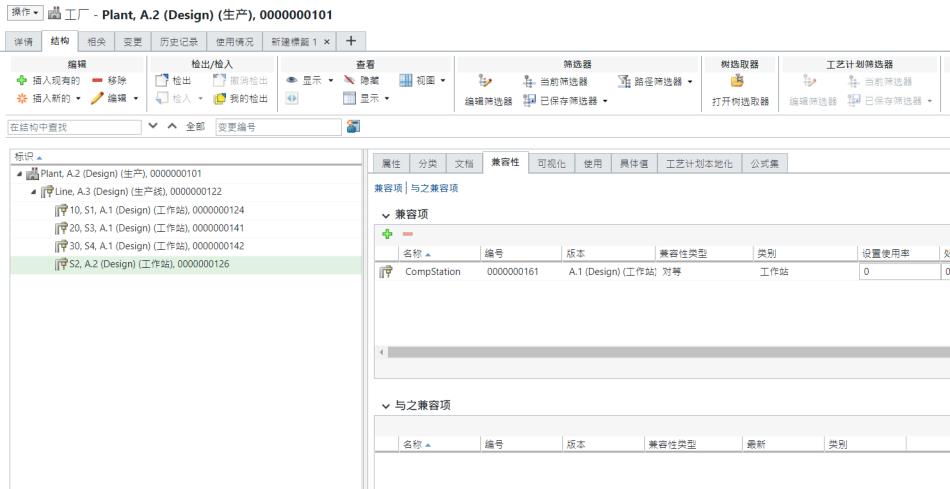

1. 您需要了解 PPB 树结构中提供的操作 0030 的兼容工作站。要了解这一点，必须先选择工作站，然后在“兼容性”选项卡的“兼容项”表格中添加所需的资源。有关详情，请参阅以下主题：

在本用例中，工作站 S2 和资源 CompStation 之间存在兼容性链接。

2. 在 PPB 树结构中，选择操作 0030，然后使用“分配资源”操作将资源 CompStation 分配给操作 0030。资源记录在操作 0030 下显示。有关详情，请参阅将工艺资源分配给工艺计划阅览器中的操作。

3. 在“工艺路线计划”选项卡中，单击

“选项”，然后选择“突出显示兼容的工作中心”操作。

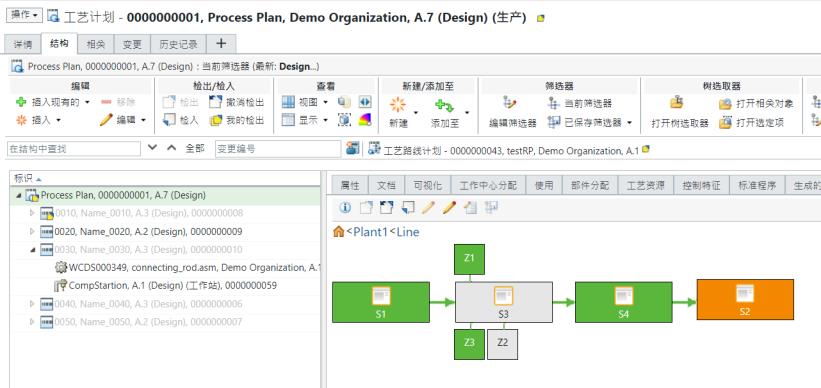

4. 在 PPB 树结构中，选择操作 0030。兼容的工作站 S2 以橙色突出显示。

如果需要，可以在工作站 S2 上拖放操作 0030 以完成定位过程。在工作站 S2 上定位操作时，橙色将消失。在进行定位时，工作站 S2 变为绿色。

将树中的选择内容应用到工作站

在工艺计划树结构中选择了定位的操作时，使用“将树中的选择内容应用到工作站”操作可突出显示“工艺路线计划”选项卡中的工作站。工作站以蓝色突出显示。如果未定位操作，则不会突出显示任何内容。

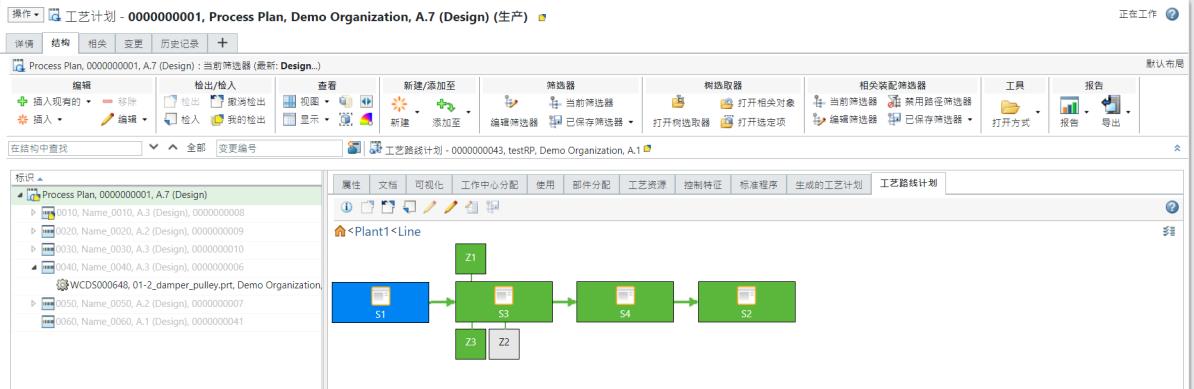

在本用例中，操作 0010 在工艺计划阅览器 (PPB) 树结构中处于选定状态。工作站 S1 是操作 0010 定位到的工作站。因此，系统以蓝色突出显示工作站 S1。

假设以下场景：操作定位到进料线下的某一工作站。在此类场景中，如果在 PPB 树结构中选择此操作，系统不会展开进料线结构。因此，如果涉及到进料线，在使用“将树中的选择内容应用到工作站”操作之前，必须手动展开“工艺路线计划”选项卡中的进料线。展开后，启动该操作。系统会突出显示进料线下存在的工作台。

将工作站中的选择内容应用到树

在“工艺路线计划”选项卡中选择工作站或区域时，使用“将工作站中的选择内容应用到树”操作可突出显示 PPB 树结构中定位到该工作站或区域的所有操作。如果操作未展开，则系统会展开 PPB 树结构并突出显示这些操作。

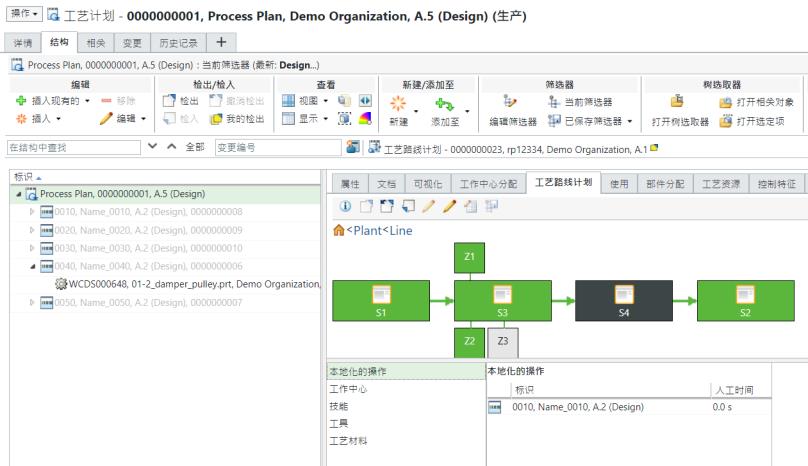

在本用例中，工作站 S4 在“工艺路线计划”选项卡中处于选定状态。操作 0030 已定位到工作站 S4。因此，系统会在 PPB 树结构中选择操作 0030 并进行突出显示。

选择所有这三个操作后，系统会优先使用“将树中的选择内容应用到工作站”和“将工作站中的选择内容应用到树”操作，而后才使用“突出显示兼容的工作中心”操作。
