在工艺计划阅览器中打开工艺路线计划

在工艺计划阅览器中打开工艺路线计划

使用

“在工艺计划阅览器中打开”操作，可以在工艺计划阅览器 (PPB) 中打开工艺路线计划上下文中的工艺计划。可从以下位置访问此操作：

• BOM 变换器的“工艺计划”选项卡中的“工艺路线计划”表格。

• “文件夹浏览器”页面

• “搜索结果”页面

• 工艺路线计划的信息页面

• 变更任务的“产生的对象”表格

在创建变更任务后，“产生的对象”表格中还会显示

“在工艺计划阅览器中打开”。

考虑下列用例：

1. 工艺计划 ProcessPlan5 与部件 Engine 关联。

2. 将工艺路线计划 RoutingPlan7 与 ProcessPlan5 关联。有关详情，请参阅插入新的工艺路线计划。

3. 有关工艺计划和工艺路线计划的信息，可以访问 BOM 变换器的“工艺计划”选项卡。“在工艺计划阅览器中打开”操作位于“工艺计划”选项卡的“工艺计划”表格中。有关详情，请参阅“工艺计划”选项卡。

4. 在 BOM 变换器“工艺计划”选项卡的“工艺路线计划”表格中，选择工艺路线计划 RoutingPlan7。

5. 单击

“在工艺计划阅览器中打开”。系统将在 RoutingPlan7 上下文中打开 ProcessPlan5。

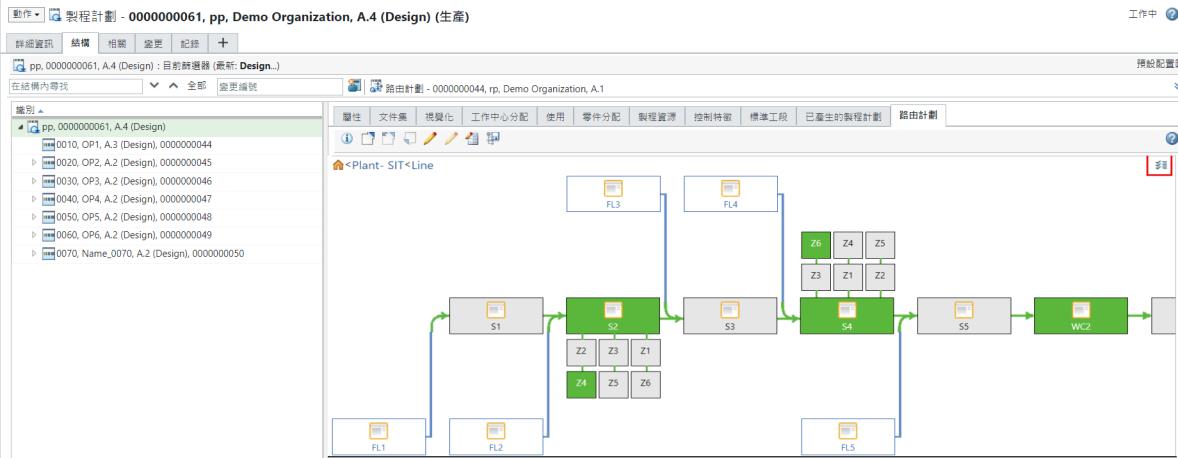

6. 浏览至“结构”选项卡。“工艺路线计划”选项卡现在 PPB 中显示。

仅当在工艺路线计划上下文中打开工艺计划时，“工艺路线计划”选项卡才会在 PPB 中显示。

7. 在“工艺路线计划”选项卡中，单击工厂或生产线标识，可以查看工艺路线计划。

附加信息

• 工艺计划标识在 PPB 工具栏上方显示。

• 工艺路线计划标识在工艺计划选项卡上方显示。如果检出了工艺路线计划，则工艺路线计划对象名称旁还会显示“已检出”图标。

•

“在工艺计划阅览器中打开”操作仅链接到“PTC 制造许可证”配置文件。

• 在工艺路线计划上下文中打开工艺计划时，工艺路线计划会显示与工艺路线计划关联的工厂，而不是与工艺计划关联的工厂。“工作中心分配”选项卡显示与工艺计划关联的工厂。请考虑下列场景：

◦ 系统包含以下对象：

▪ 三个工厂 Plant1、Plant2 和 Plant3

▪ 两个工艺路线计划 RoutingPlan1 和 RoutingPlan2

▪ ProcesPlan1

◦ Plant1 和 Plant2 分别与 RoutingPlan1 和 RoutingPlan2 相关联。Plant3 与 ProcessPlan1 关联。

加载 RoutingPlan1 时，Plant1 会在“工艺路线计划”选项卡中显示。加载 RoutingPlan2 时，Plant2 会在“工艺路线计划”选项卡中显示。在这两种用例中，“工作中心分配”选项卡都会显示 Plant3。
