创建兼容性链接

创建兼容性链接

要创建兼容性链接，请按下列步骤操作：

1. 从“制造资源阅览器”树中选择要向其中添加兼容性链接的资源。

2. 单击“兼容性”选项卡。

3. 在“兼容项”表格中，单击“添加兼容性”图标。

“添加兼容性”对话框随即打开。

4. 从“搜索”下拉列表中选择要搜索的对象类型。

5. 输入搜索条件，然后单击“搜索”。将在窗口的底部返回搜索结果。

6. 选择所需对象，然后单击“确定”。“添加兼容性”对话框随即打开。

7. 使用下拉列表选择要与对象关联的“兼容性类型”。可以为制造能力定义下列兼容性链接：

◦ “可接受”：所链接的对象可与制造能力一起使用来执行操作。例如，在钻孔过程 (制造能力) 中，可使用数种类型的钻头。当钻孔功能与某一操作关联时，会显示可接受钻头的列表，您可从中选择要与该操作关联的钻头。

◦ “对等”：所链接的对象相互之间视为平等。必须是同一类型的资源才能实现对等兼容性。例如“工作中心”、“技能”等。

◦ “禁止”：链接的对象不能与制造能力一起使用。不允许将禁止的对象与制造能力关联。

◦ “强制”：所链接的对象必须与制造能力一起使用才能执行操作。例如，在焊接过程 (制造能力) 中，焊接气体 (工艺物料) 即为强制对象。当焊接功能与某一操作关联时，焊接气体也会自动与该操作关联。

◦ “不推荐”：所链接的对象不应与制造能力一起使用。

◦ “首选”：所链接的对象应与制造能力一起使用。例如，在钻孔功能中，特定的兼容钻头可能是操作中的首选工具。当钻孔功能与某一操作关联时，系统会建议将首选钻头作为与该操作关联的工具。

8. 根据需要选择“设置使用率”、“处理使用率”、“拆卸使用率”、“队列使用率”、“移动使用率”、“等待使用率”和“其他使用率”。

9. 单击“确定”。选定对象出现在“兼容项”表格中。

要点

• 在“添加兼容性”对话框的“搜索”下拉列表中，列出了“部件”对象。可使用“部件”对象在部件和工具之间创建兼容性链接。

选择该工具时，“部件”对象将出现在“兼容项”表格中。

考虑下列用例：

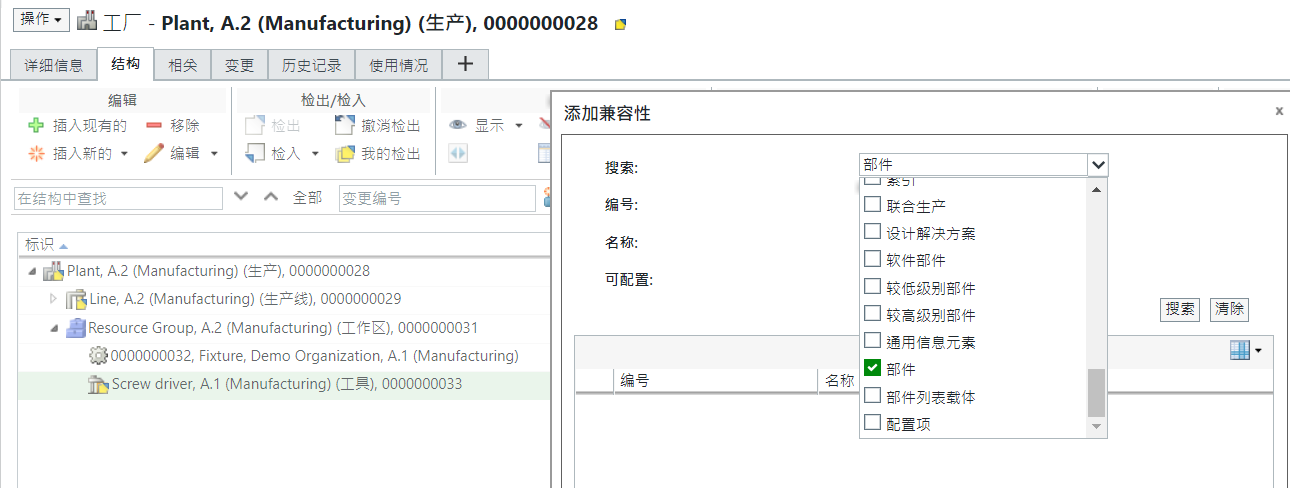

图中所示的结构在“制造资源阅览器”树中显示：

使用“兼容项”表格中的

“添加兼容性”操作，在工具与部件之间创建一个兼容的链接。

选择部件时，工具信息将显示在“与之兼容项”表格中。

选择工具时，部件的相关信息将显示在“兼容项”表格中。
