一括 mBOM で使用される用語
次に挙げる用語は一括 mBOM 機能で使用されます。
|
用語
|
定義
|
|---|---|
|

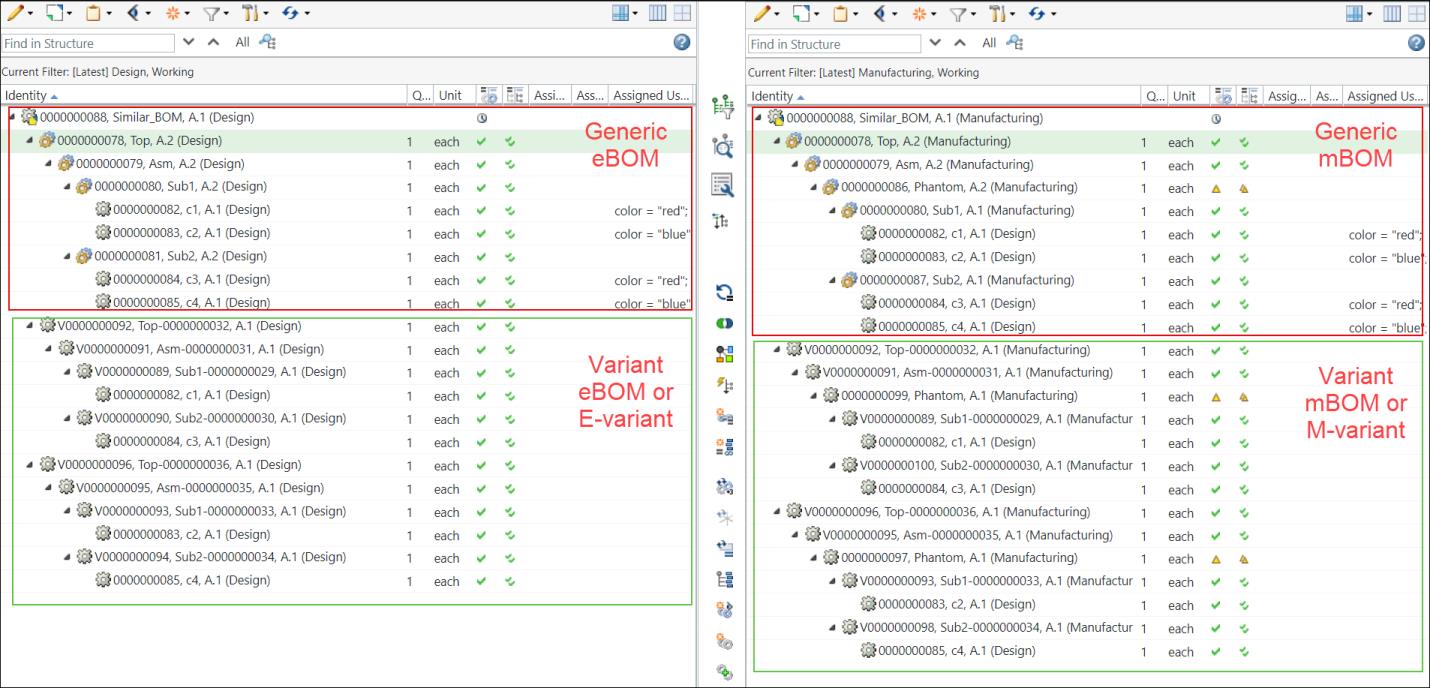

ジェネリック eBOM
|
ジェネリック eBOM は、特定の製品のすべてのバリエーションに対する部品表全体を含む構造です。ジェネリック eBOM には、すべてのバリエーションのすべての要素が含まれています。つまり、バリエーションはジェネリック eBOM から抽出されます。
詳細については、以下のトピックを参照してください。
|
|
ジェネリック mBOM
|
ジェネリック mBOM は、標準の MPMLink 構造変換操作を使用して、ジェネリック eBOM から作成されます。たとえば、「新規下流ブランチ」などです。  「下流 BOM を一括生成」操作を使用するとき、ジェネリック mBOM をテンプレートとして使用してバリエーション mBOM が一括生成されます。つまり、ジェネリック mBOM 構造を参照してバリエーション mBOM が一括生成されます。詳細については、以下のチュートリアルを参照してください。 |
|
バリエーション eBOM (E-バリエーション)
|
• バリエーション eBOM (E-バリエーション) は、バリエーション仕様を使用してジェネリック eBOM から抽出または生成されたバリエーションの 1 つです。
• バリエーション eBOM は、特定のバリエーション仕様の部品表です。これはバリエーション仕様に存在する特定の規則を使用して抽出されます。 • 「下流 BOM を一括生成」操作を使用するとき、バリエーション eBOM を参照として使用してバリエーション mBOM が一括生成されます。 |
|
バリエーション mBOM (M-バリエーション)
|
バリエーション mBOM (M-バリエーション) はジェネリック mBOM のサブセットです。これはジェネリック mBOM から抽出または生成されます。
バリエーション mBOM (M-バリエーション) はジェネリック mBOM のサブセットです。これはジェネリック mBOM から生成されます。ジェネリック mBOM (バリエーション eBOM 用) が変換されてバリエーション mBOM が作成されます。
|
|
類似 BOM
|
類似 BOM は、類似するジェネリックアセンブリとそのバリエーションのすべてのジェネリック BOM が格納されているノードまたは部品です。
ユースケース:
関連するジェネリック BOM が 3 つ存在するとします。これら 3 つのジェネリック BOM は、部品の組み合わせを構成するエンジンアセンブリです。すべてのエンジンが異なる車のモデルに属しています。また、すべてのエンジンに異なるバリエーションが存在します。そのような場合、すべてのエンジンを 1 つの類似 BOM ノードで構造化できます。これにより、類似 BOM にアクセスすると、これらを個別に開く代わりに、すべてにアクセスできます。
|
|
変換不可能な部品
|
ジェネリック eBOM をジェネリック mBOM に変換するとき、部品のみをジェネリック mBOM に追加する場合があります。これらの部品はジェネリック eBOM には存在しません。このような部品は、変換不可能な部品と呼ばれます。詳細については、以下のトピックを参照してください。
|
用語 | 定義 |
|---|---|
基本定義式 | 基本定義式は、コンポーネントを製品構造に組み込む条件を指定するために、部品と部品の親子関係リンクに割り当てることができるオプション選択肢です。 |
選択肢 | オプションに割り当てられた値。たとえば、オプション Country は選択肢 USA、Mexico、Germany を持つことができます。Windchill では、営業選択肢と設計選択肢が区別され、営業オプションには営業選択肢を、設計オプションには設計選択肢を定義できます。 |
コンフィギュレーション可能モジュール | 1 つ以上の子部品を持つ Windchill 部品。1 つのコンポーネントまたは機能単位の設計とコンフィギュレーションのバリエーションを表します。Windchill ではコンフィギュレーション可能モジュールを使用して製品構造に変動性を持たせます。 |
コンフィギュレーション可能製品構造 | 同じ製品構造から複数の製品バリエーションを作成可能にするコンフィギュレーション可能モジュールを含む製品構造。 |
成果物 | バリエーションと同じ。 |
オプションフィルタ | 構造内の部品と部品の親子関係に割り当てられている選択肢に基づいて製品構造をフィルタする、ユーザー定義の基準のセット。 |
オプション | 設計にバリエーションがある製品の機能。たとえば、製品のオプション Voltage には選択肢 100、110、220 があり、オプション Color には Red、Green、Blue の選択肢があります。 Windchill では、オプションはオプションプール内に作成され、オプションセットで再使用できます。オプションには設計オプションと営業オプションがあります。たとえば、ナビゲーションシステムのある営業選択肢では、アンテナ、GPS、タッチスクリーン、地図ソフトウェアなどのいくつかの設計選択肢から選択できます。 |
パラメータ | 高度な選択ロジックをサポートするためにコンフィギュレーション可能モジュールのコンテキスト内でローカルに定義されている属性。パラメータは、整数、実数、ブール形式、文字列、またはその他の型の変数です。その他のパラメータ、ケーステーブル、入力定義式に基づいてパラメータの値が制約されることがあります。選択したオプション選択の値をパラメータ値にマッピングして部品コンフィギュレーションプロセスで使用できます。 パラメータの詳細については、以下のトピックを参照してください。 |
製品ファミリー | 一定の機能を提供し、同一部品の割合が高い、関連製品の集合。Windchill では、製品ファミリーはオプションセットによって定義され、コンフィギュレーション可能製品構造に関連付けられます。 |
バリエーション | コンフィギュレーション可能製品構造の特定のコンフィギュレーションを表す部品または部品構造。このバリエーションの作成に使用された入力はバリエーション仕様に保存されます。バリエーションは、部品コンフィギュレーションプロセスで作成される成果物の一種です。 詳細については、以下のトピックを参照してください。 |
バリエーション仕様 | 該当する場合、オプション選択肢とパラメータ値を含むユーザー入力の記録。コンフィギュレーションプロセスで提供され、バリエーション部品構造を生成するときに使用されます。バリエーション仕様は、コンフィギュレーションプロセスで作成される成果物の一種です。 |
変換不可能な部品 | ジェネリック eBOM をジェネリック mBOM に変換するとき、ジェネリック mBOM にのみ部品を追加する場合があります。これらの部品はジェネリック eBOM には存在しません。これらはジェネリック mBOM にのみ存在します。このような部品は、変換不可能な部品と呼ばれます。詳細については、以下のトピックを参照してください。 |
