Anwendungsfall 6: Bestimmte Betriebsattributwerte pro Betrieb kopieren
Angenommen, im Stücklisten-Transformator ist die folgende Struktur vorhanden:
• Zwischen Upstream Parent Part (Design) und Downstream Parent Part (Manufacturing) ist ein Äquivalenz-Link vorhanden.
• Part C1 (Design) sind die Betriebe Berlin, Munich und Dresden zugewiesen.
• Part C2 (Design) ist das Kind-Teil von Part C1 (Design).
Part C2 (Design) hat als Menge 2.
• Betriebsattribut Attribute1 mit dem Wert String1 ist dem Betrieb Berlin zugewiesen.
• Betriebsattribut Attribute3 mit dem Wert String3 ist dem Betrieb Berlin zugewiesen.
• Betriebsattribut Attribute2 mit dem Wert String2 ist dem Betrieb Munich zugewiesen.
• Betriebsattribut Attribute4 mit dem Wert String4 ist dem Betrieb Munich zugewiesen.
• Betriebsattribut Attribute5 mit dem Wert String5 ist dem Betrieb Dresden zugewiesen.
• Betriebsattribut Attribute6 mit dem Wert String6 ist dem Betrieb Dresden zugewiesen.
Anforderung: Bestimmte Betriebsattributwerte pro Betrieb kopieren. In diesem Fall werden die folgenden Entitäten kopiert:
• Wert des Betriebsattributs Attribute1 des Betriebs Berlin
• Wert des Betriebsattributs Attribute5 des Betriebs Dresden
1. Greifen Sie unter Windchill/codebase/com/ptc/windchill/mpml/xconfs auf die Datei associativity.properties.xconf zu.
2. Legen Sie die folgende Konfiguration fest:
◦ <Property name="com.ptc.windchill.mpml.copyOver.CopyOverPlantAndDepartmentData" default="true"/>
 | Diese Eigenschaft ermöglicht das Kopieren von Betrieben, Betriebsattributen, Abteilungen und Abteilungsattributen. Wenn diese Eigenschaft auf false festgelegt ist, werden die Betriebe, Betriebsattribute, Abteilungen und Abteilungsattribute nicht kopiert, selbst wenn Sie andere Eigenschaften hinzufügen, die mit dem Kopieren bestimmter Betriebe, Betriebsattribute, Abteilungen und Abteilungsattribute verknüpft sind. |
◦ Suchen Sie die folgende Eigenschaft:
<Property name="com.ptc.windchill.mpml.copyOver.mapsb.split.create.com.ptc.windchill.enterprise.data.EnterpriseData.com.ptc.windchill.enterprise.data.enterpriseData.PlantSpecificEnterpriseData" multivalued="," default=""/>. Fügen Sie die folgenden Eigenschaften unter dieser Eigenschaft hinzu:
<AddToProperty name="com.ptc.windchill.mpml.copyOver.mapsb.split.create.com.ptc.windchill.enterprise.data.EnterpriseData.com.ptc.windchill.enterprise.data.enterpriseData.PlantSpecificEnterpriseData" value="IdentityAttributes::view=Berlin@CopyAttributes::Attribute1"/>
| | Diese Eigenschaft stellt sicher, dass der Wert des Betriebsattributs Attribute1 des Betriebs Berlin kopiert wird. |
<AddToProperty name="com.ptc.windchill.mpml.copyOver.mapsb.split.create.com.ptc.windchill.enterprise.data.EnterpriseData.com.ptc.windchill.enterprise.data.enterpriseData.PlantSpecificEnterpriseData" value="IdentityAttributes::view=Dresden@CopyAttributes::Attribute5"/>
| | Diese Eigenschaft stellt sicher, dass der Wert des Betriebsattributs Attribute5 des Betriebs Dresden kopiert wird. |
3. Wählen Sie Part C1 (Design) in der Upstream-Ansicht und Downstream Parent Part (Manufacturing) in der Downstream-Ansicht aus.
4. Wählen Sie in der Upstream-Ansicht die Option
Neu/Hinzufügen >
Neue geteilte Baugruppen aus. Das Dialogfenster Neue geteilte Baugruppen wird geöffnet.
Neu/Hinzufügen > Neue geteilte Baugruppen aus. Das Dialogfenster Neue geteilte Baugruppen wird geöffnet.5. Erstellen Sie im Schritt Einbauen unter zwei geteilte Baugruppen, Split Assembly 1 und Split Assembly 2.
6. Weisen Sie im Schritt Parameter festlegen für Part C2 (Design) die Menge 1 in den Spalten Split Assembly 1 und Split Assembly 2 zu.
Weitere Informationen finden Sie unter Aus Baugruppen in der Upstream-Ansicht mehrere geteilte Baugruppen in der Downstream-Ansicht erstellen.

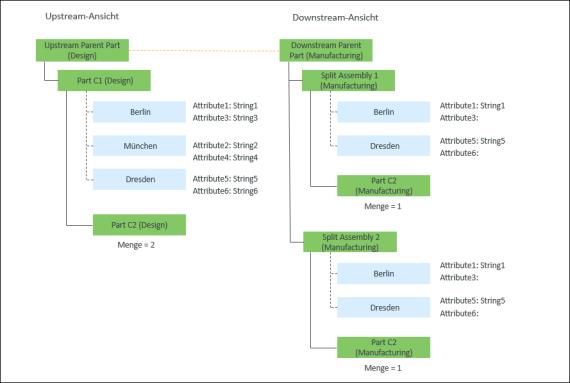

7. Klicken Sie auf Fertigstellen. Daraufhin wird im Stücklisten-Transformator die folgende Struktur angezeigt:
Ein Äquivalenz-Link vom Typ "Geteilt" wird zwischen Part C1 (Design) und Split Assembly 1(Manufacturing) erstellt.
Ein Äquivalenz-Link vom Typ "Geteilt" wird zwischen Part C1 (Design) und Split Assembly 2(Manufacturing) erstellt.
