Anwendungsfall 5: Alle außer einen Betrieb und bestimmte Betriebsattributwerte kopieren
Angenommen, im Stücklisten-Transformator ist die folgende Struktur vorhanden:
Zwischen Upstream Parent Part (Design) und Downstream Parent Part (Manufacturing) ist ein Äquivalenz-Link vorhanden.
Part C1 (Design) sind die Betriebe Berlin, Munich und Dresden zugewiesen.
Part C2 (Design) ist das Kind-Teil von Part C1 (Design).
Part C2 (Design) hat als Menge 2.
Betriebsattribut Attribute1 mit dem Wert String1 ist dem Betrieb Berlin zugewiesen.
Betriebsattribut Attribute3 mit dem Wert String3 ist dem Betrieb Berlin zugewiesen.
Betriebsattribut Attribute2 mit dem Wert String2 ist dem Betrieb Munich zugewiesen.
Betriebsattribut Attribute4 mit dem Wert String4 ist dem Betrieb Munich zugewiesen.
Betriebsattribut Attribute5 mit dem Wert String5 ist dem Betrieb Dresden zugewiesen.
Betriebsattribut Attribute6 mit dem Wert String6 ist dem Betrieb Dresden zugewiesen.
Anforderung: Alle Betriebe bis auf den Betrieb Berlin kopieren. Zudem bestimmte Betriebsattribute kopieren. In diesem Fall Attribute1 und Attribute2.
1. Greifen Sie unter Windchill/codebase/com/ptc/windchill/mpml/xconfs auf die Datei associativity.properties.xconf zu.
2. Legen Sie die folgende Konfiguration fest:
<Property name="com.ptc.windchill.mpml.copyOver.CopyOverPlantAndDepartmentData" default="true"/>
*
Diese Eigenschaft ermöglicht das Kopieren von Betrieben, Betriebsattributen, Abteilungen und Abteilungsattributen. Wenn diese Eigenschaft auf false festgelegt ist, werden die Betriebe, Betriebsattribute, Abteilungen und Abteilungsattribute nicht kopiert, selbst wenn Sie andere Eigenschaften hinzufügen, die mit dem Kopieren bestimmter Betriebe, Betriebsattribute, Abteilungen und Abteilungsattribute verknüpft sind.
Suchen Sie die folgende Eigenschaft:
<Property name="com.ptc.windchill.mpml.copyOver.mapsb.split.create.com.ptc.windchill.enterprise.data.EnterpriseData.com.ptc.windchill.enterprise.data.enterpriseData.PlantSpecificEnterpriseData" multivalued="," default=""/>. Fügen Sie die folgende Eigenschaft unter dieser Eigenschaft hinzu:
<AddToProperty name="com.ptc.windchill.mpml.copyOver.mapsb.split.create.com.ptc.windchill.enterprise.data.EnterpriseData.com.ptc.windchill.enterprise.data.enterpriseData.PlantSpecificEnterpriseData" value="IdentityAttributes::view!=Berlin@CopyAttributes::Attribute2;Attribute5"/>
*
Diese Eigenschaft stellt sicher, dass alle Betriebe bis auf den Betrieb Berlin kopiert werden. Der Begriff IdentityAttributes::view!=Berlin stellt dies sicher.
Diese Eigenschaft stellt auch sicher, dass nur die bestimmten Betriebsattributwerte, in diesem Fall Attribute2 und Attribute5, kopiert werden. Der Wert Attribute2;Attribute5 vor dem Begriff @CopyAttributes:: stellt das Kopieren sicher.
3. Wählen Sie Part C1 (Design) in der Upstream-Ansicht und Downstream Parent Part (Manufacturing) in der Downstream-Ansicht aus.
4. Wählen Sie in der Upstream-Ansicht die Option Neu/Hinzufügen > Neue geteilte Baugruppen aus. Das Dialogfenster Neue geteilte Baugruppen wird geöffnet.
5. Erstellen Sie im Schritt Einbauen unter zwei geteilte Baugruppen, Split Assembly 1 und Split Assembly 2.
6. Weisen Sie im Schritt Parameter festlegen für Part C4 (Design) die Menge 1 in den Spalten Split Assembly 1 und Split Assembly 2 zu.

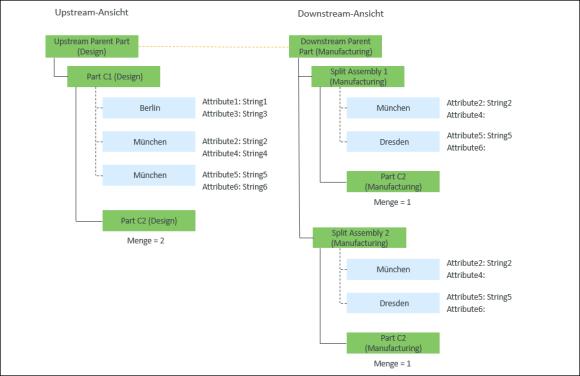

7. Klicken Sie auf Fertigstellen. Daraufhin wird im Stücklisten-Transformator die folgende Struktur angezeigt:
Ein Äquivalenz-Link vom Typ "Geteilt" wird zwischen Part C1 (Design) und Split Assembly 1(Manufacturing) erstellt.
Ein Äquivalenz-Link vom Typ "Geteilt" wird zwischen Part C1 (Design) und Split Assembly 2(Manufacturing) erstellt.
