Añadir marcadores a un modelo en un paso

Los marcadores permiten que el autor de un procedimiento defina mejor las ubicaciones y las piezas en un modelo 3D en el que se debe centrar un usuario. Asimismo, siempre que se añada un marcador a un modelo, se creará una posición de visualización personalizada para ayudar al usuario a identificar mejor a dónde debe mirar en el modelo.

Tipo de marcador

Descripción

Cómo añadir el marcador

Marcador de punto de interés (POI)

Permite definir una ubicación en una pieza como punto de interés.

Los marcadores de POI pueden ser útiles si necesita llamar la atención de alguien sobre un lugar concreto de una pieza.

1. Vaya a la ficha EDITAR de un procedimiento que contenga un modelo 3D.

2. Pulse en el paso al que desee añadir el modelo y el marcador.

3. A continuación, en el panel Visualizador, seleccione el icono de Añadir marcador de punto.

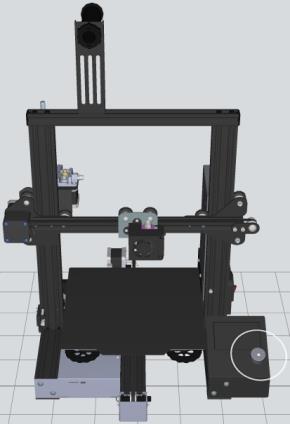

4. Pulse en la posición de un modelo para añadir el marcador de punto de interés.

Marcador de pieza

Permite definir una pieza completa como objeto de interés.

Para un modelo, puede que sea necesario definir algo más que los marcadores de POI. En muchos casos, posiblemente tenga más sentido utilizar las propias piezas como marcadores. El uso de un marcador de pieza puede resultar útil cuando una pieza cubre un área mayor, como una manguera. La posibilidad de realzar toda la manguera puede ayudar a la persona que la inspecciona a comprender dónde se encuentra toda la pieza, mientras que un marcador de POI solo apuntará a una pieza de la manguera.

1. En la ficha EDITAR, abra Editor 3D.

2. Pulse en el paso al que desee añadir el modelo y el marcador.

3. A continuación, en el panel Visualizador, seleccione el icono de Añadir marcador de punto.

4. Pulse en una pieza del modelo para añadir el marcador de pieza.

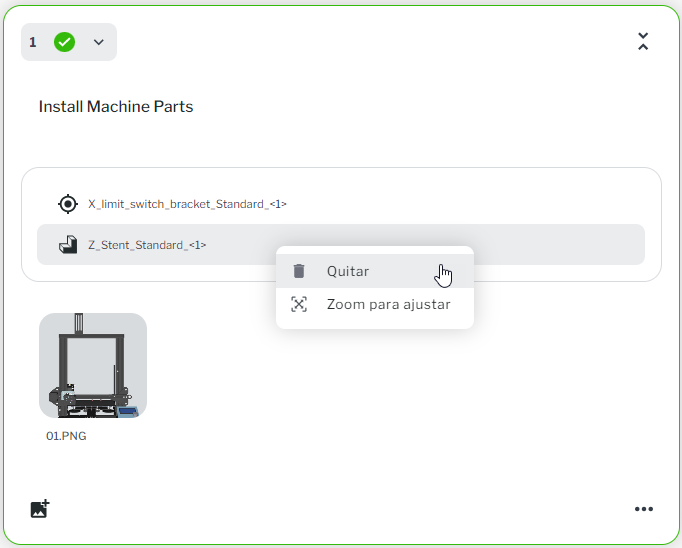

También se puede seleccionar primero una pieza mediante el icono de Seleccionar o el Árbol del conjunto y, a continuación, pulsar en el icono de Añadir marcador de pieza.
