Séparateur cyclonique avec séparation des particules - Présentation

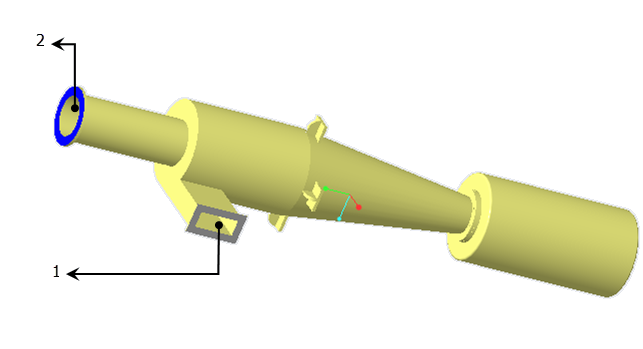

Les séparateurs cycloniques permettent d'éliminer les particules présentes dans l'air. L'air pénètre dans l'arrivée d'air à une vitesse de 2 m/s avec des particules lourdes et légères. Vous pouvez visualiser la géométrie et les conditions de la simulation dans la figure ci-après :
1. Entrée - Vitesse = 2 m/s
2. Sortie - Sortie de pression spécifiée = 0 Pa
Densité de l'air = 1.1614 kg/m3
Viscosité de l'air = 1.846 e-05 Pa.s
Densité des particules légères = 10 kg/m3
Mélange multicomposant de particules légères à l'aide d'une tuyère : OverviewRadius = 3e-6 m
Densité des particules lourdes = 2000 kg/m3
Rayon des particules lourdes = 0.0005 m
Les différents exercices de la simulation d'analyse des flux sont les suivants :
1. Séparateur cyclonique avec séparation des particules - Exercice 1 : Extraction du domaine de fluide
