Séparateur cyclonique avec séparation des particules - Exercice 1 : Extraction du domaine de fluide
Extraire un domaine de fluide signifie créer une région géométrique fermée qui entoure le fluide.
1. Cliquez sur > , puis accédez au dossier Advanced_FlowAnalysisModels. Cliquez sur OK (OK).
2. Cliquez sur >
Ouvrir (Open).
Ouvrir (Open).3. Dans la boîte de dialogue Ouvrir (File Open), recherchez le dossier cyclone_assembly et sélectionnez cyclone_4.asm. Cliquez sur Ouvrir (Open).
4. Dans la barre d'outils graphiques, cliquez sur
pour afficher les éléments de style. Sélectionnez Ombrage (Shading) ou
Ombrage avec des arêtes (Shading with Edges).
pour afficher les éléments de style. Sélectionnez Ombrage (Shading) ou Ombrage avec des arêtes (Shading with Edges).5. Cliquez sur l'onglet Applications (Applications).
6. Cliquez sur
Flow Analysis (Flow Analysis). L'onglet Flow Analysis (Flow Analysis) s'affiche.
Flow Analysis (Flow Analysis). L'onglet Flow Analysis (Flow Analysis) s'affiche.7. Cliquez sur
Nouveau projet (New Project). La boîte de dialogue Nouveau projet (New Project) s'ouvre. Entrez le nom du projet, puis cliquez sur OK (OK).
Nouveau projet (New Project). La boîte de dialogue Nouveau projet (New Project) s'ouvre. Entrez le nom du projet, puis cliquez sur OK (OK).8. Cliquez sur

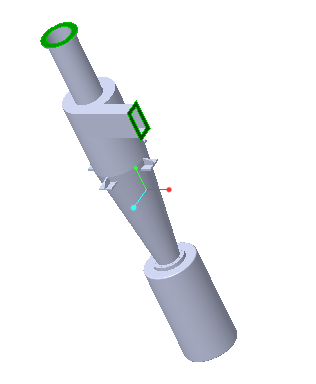

Créer un domaine de fluide (Create Fluid Domain). L'onglet Création d'un domaine de fluide (Fluid Domain Creation) s'affiche. Les deux surfaces apparaissent dans la boîte de dialogue Jeux de surfaces (Surface Sets), sous Surfaces incluses (Included surfaces).
Créer un domaine de fluide (Create Fluid Domain). L'onglet Création d'un domaine de fluide (Fluid Domain Creation) s'affiche. Les deux surfaces apparaissent dans la boîte de dialogue Jeux de surfaces (Surface Sets), sous Surfaces incluses (Included surfaces).
Ajout du domaine de simulation
1. Dans l'onglet Création d'un domaine de fluide (Fluid Domain Creation), sélectionnez Ajouter à la simulation (Add to Simulation).
2. Cliquez sur
pour créer le domaine de fluide. CYCLONE_4_FLUID_1.PRT apparaît dans l'arbre du modèle, et CYCLONE_4_FLUID_1:Body 1 est ajouté sous Domaines (Domains).
pour créer le domaine de fluide. CYCLONE_4_FLUID_1.PRT apparaît dans l'arbre du modèle, et CYCLONE_4_FLUID_1:Body 1 est ajouté sous Domaines (Domains).Les conditions aux limites BC_00001 et BC_00002 sont automatiquement créées et apparaissent dans l'arbre Flow Analysis sous
Conditions aux limites (Boundary Conditions) >
Limites générales (General Boundaries). CYCLONE_4_1_FLUID apparaît dans l'arbre Flow Analysis, sous > > .
Conditions aux limites (Boundary Conditions) > Limites générales (General Boundaries). CYCLONE_4_1_FLUID apparaît dans l'arbre Flow Analysis, sous > > .3. Cliquez avec le bouton droit sur BC_00001 et sélectionnez
Renommer (Rename).
Renommer (Rename).4. Dans la zone Nouveau nom (New Name), tapez Outlet.
5. Cliquez avec le bouton droit sur BC_00002 et sélectionnez Renommer (Rename).
Renommer (Rename).6. Dans la zone Nouveau nom (New name), tapez Inlet, puis cliquez sur OK (OK).
