El objetivo de esta simulación es analizar los efectos del flujo de corriente a través del devanado de un motor eléctrico, teniendo en cuenta la transferencia de calor. Una corriente total especificada de 250 A se suministra a través de las barras colectoras, que se mantienen a una temperatura de 90°C. El calor se conduce a través de las barras colectoras de cobre, los terminales y el cuerpo de la varilla de CA.

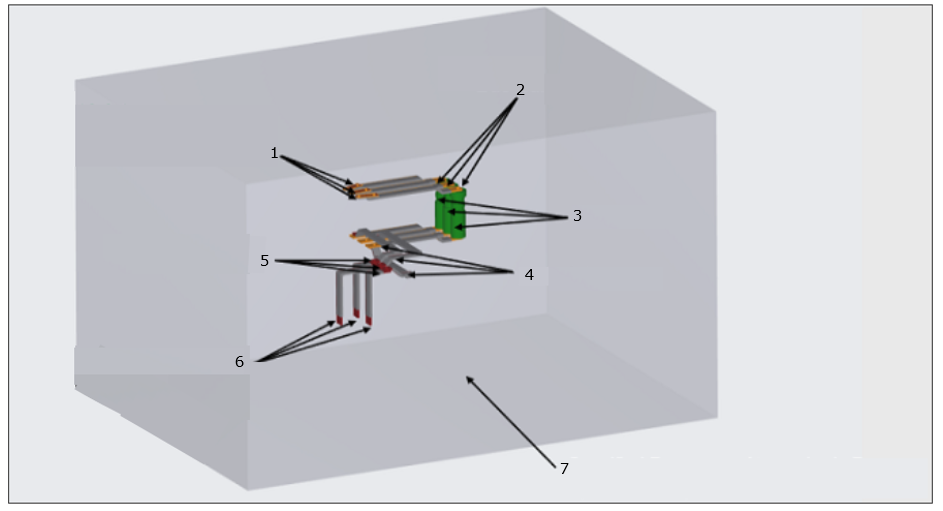

La corriente fluye desde las barras colectoras de cobre hacia el cuerpo de la varilla de CA y continúa hacia los terminales de cobre en la salida, donde se especifica una condición de límite de 0 V junto con una temperatura establecida de 160°C. Esta configuración permite observar el comportamiento de la disipación de calor y la distribución de corriente dentro del sistema. El flujo de convección natural se induce en el dominio del aire circundante debido a los sólidos calentados. Por lo tanto, el dominio del aire circundante también se incluye en la simulación para capturar la transferencia de calor debido a la convección con el medio ambiente. La geometría y las condiciones de esta simulación se muestran en la siguiente figura.

Los ejercicios de la simulación de Flow Analysis son:
