Ejercicio de campo eléctrico 3: Preparación de la malla
1. En el árbol de Flow Analysis, seleccione Dominios (Domains).
2. En el panel de propiedades, en la ficha Malla (Mesh), escriba los siguientes valores para Generación de malla (Mesh Generation):
◦ Ubicación de malla (Mesh Location): All Volumes
◦ Márgenes de la caja (Bounding Box Margins): Uniform
Tamaño (Size): 1
◦ Tamaño máximo de celda (Maximum Cell Size): 0.05
◦ Tamaño mínimo de celda (Minimum Cell Size): 0.0004
◦ Tamaño de celda en superficies (Cell Size on Surfaces): 0.005
Los valores se conservan como la configuración por defecto. Es posible cambiar estos valores, si fuera necesario.
3. Pulse en
Generar malla (Generate Mesh) para crear la malla del dominio de fluido.
Generar malla (Generate Mesh) para crear la malla del dominio de fluido.4. En Dominios (Domains) seleccione todas las entidades. En el panel de vista, pulse en
Mostrar (Show) para mostrar los dominios seleccionados.
Mostrar (Show) para mostrar los dominios seleccionados.5. En el panel de propiedades, en la ficha Vista (View), defina Rejilla (Grid) y Contorno (Outline) en Sí (Yes). La malla aparece, tal como se muestra en la siguiente figura.

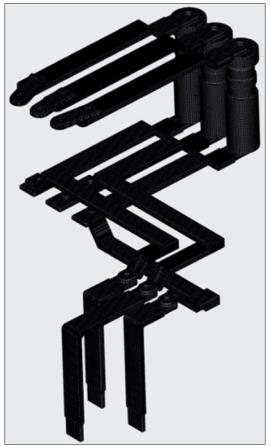

Malla para el dominio de sólidos
Separación de interfaces
Para aplicar condiciones de límite de campo eléctrico y calor:
1. En el árbol de Flow Analysis, en Condiciones de límite (Boundary Conditions), pulse en Interfaces.
2. Pulse con el botón derecho del ratón y, a continuación, seleccione Separar interfaz (Separate Interface) para CURRENT_INLET_1, CURRENT_INLET_2, CURRENT_INLET_3, CURRENT_OUTLET_1, CURRENT_OUTLET_2 y CURRENT_OUTLET_3.
3. Las interfaces se separan para formar límites.
 | Las interfaces se separan de modo que las condiciones de límite de temperatura se puedan asignar a límites sólidos. |
